TDT 10S 40A Balanslı Li-ion BMS — 36V

TDT 10S 40A Balanslı Li-ion BMS — 36V / 42V Lityum İyon Batarya Koruma Devresi (0V Şarj Destekli, Isı Korumalı, Balans Kablosu Dahil)

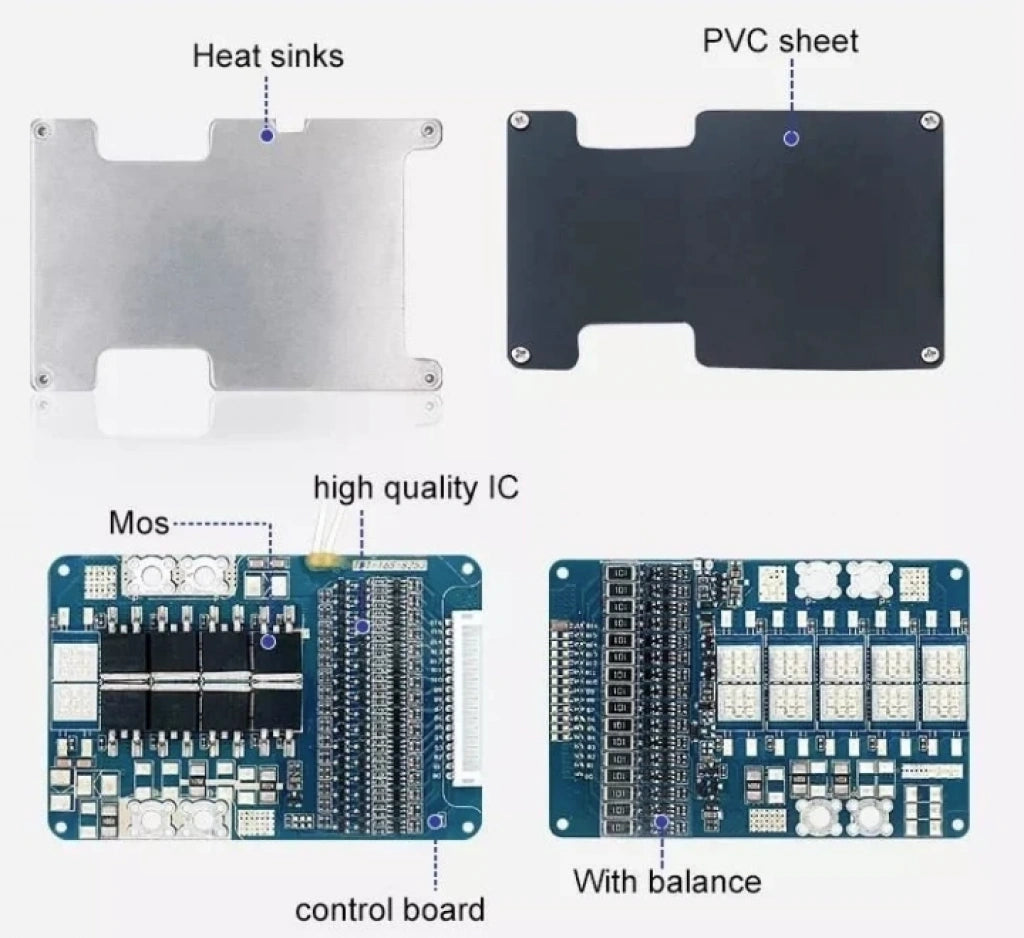

TDT 10S 40A Balanslı BMS, 10 seri (10S) lityum iyon hücreden oluşan 36V sınıfı batarya paketleri için tasarlanmış, yüksek akım kapasiteli bir pil yönetim sistemidir. Paket gerilimi 37V nominal (10×3.7V — piyasada 36V olarak anılır) ve 42V tam şarjdır (10×4.2V); bu konfigürasyon elektrikli scooter, elektrikli bisiklet, UPS sistemleri ve solar aydınlatma ünitelerinin en yaygın kullandığı yapıdır. Devre, 40A sürekli deşarj ve 40A sürekli şarj akımını destekler — şarj ve deşarj tarafında eşit kapasite sunması, hızlı şarj gerektiren uygulamalarda önemli bir avantajdır. Düşük iç dirençli NCE85T11 MOSFET bileşenleri, enerji iletimindeki ısıl kayıpları azaltarak yük altında bile kararlı performans sağlar.

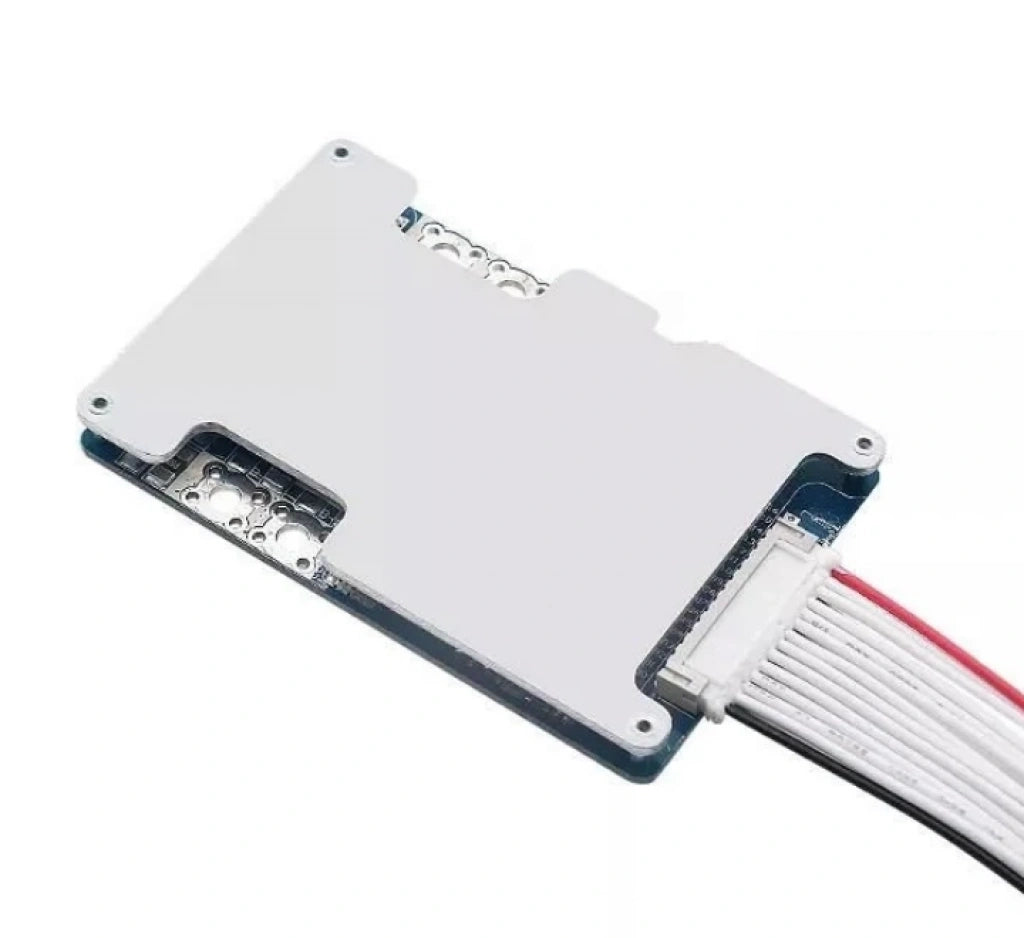

Koruma tarafında devre çok katmanlıdır: hücre gerilimi 4.28V'u aştığında şarjı keser, 2.80V'un altına indiğinde deşarjı durdurur; 90-160A aralığında aşırı akım koruması 7-20ms içinde devreye girer, kısa devre koruması ise 150-350 mikrosaniye gibi çok kısa sürede tepki verir. 75±10°C ısı koruması, şarj ve deşarj sırasında aşırı ısınmaya karşı ek güvenlik katmanı oluşturur. Öne çıkan bir özellik de 0V şarj desteğidir: derin deşarj sonucu sıfır volta düşmüş paketlerin yeniden şarj edilebilmesini sağlar — bu, uzun süre bekletilmiş veya tamamen boşalmış bataryaların kurtarılmasında büyük kolaylıktır. 90×60×10mm kompakt ölçüsü ve pakette gelen balans kablo grubu + soketi ile montajı hızlı ve pratiktir.

Öne Çıkan Özellikler

• 10S Li-ion Uyumlu: 37V nominal (10×3.7V), 42V tam şarj (10×4.2V); 36V sınıfı e-bike ve scooter paketleri.
• 40A Şarj + 40A Deşarj: Şarj ve deşarjda eşit yüksek kapasite; hızlı şarja uygun.
• 0V Şarj Desteği: Tamamen boşalmış (0V) paketlerin yeniden şarj edilebilmesi — kurtarma kolaylığı.
• Isı Koruması (75±10°C): Şarj ve deşarjda aşırı ısınmaya karşı koruma.
• Hızlı Koruma Tepkisi: Aşırı akım 90-160A / 7-20ms; kısa devre 150-350 mikrosaniye.
• Pasif Balans (35-50mA): 4.19V'ta devreye girer; şarjın son aşamasında hücreleri eşitler.
• Çok Düşük Tüketim (maks 80µA): Bekleme durumunda paketi neredeyse hiç boşaltmaz.
• Balans Kablosu Dahil: 10S'e uygun balans kablo grubu ve soketi pakette gelir.

Kullanım Alanları

1. Elektrikli Scooter ve Bisiklet: 36V batarya paketi yapımı, tamiri ve yenilemesi.
2. UPS / Yedek Güç Sistemleri: Kesintisiz güç ve yedek enerji üniteleri.
3. Solar Aydınlatma ve Enerji Depolama: Güneş enerjili sistemler ve depolama bankaları.
4. Endüstriyel Mobil Cihazlar: 36V besleme gerektiren taşınabilir ekipman.
5. 10S Li-ion Pack Üretimi: 18650 / 21700 hücreli profesyonel ve DIY pack yapımı.

❓ Sıkça Sorulan Sorular

1. Bu BMS hangi pil ve kaç volt içindir?
Bu devre 10 seri (10S) lityum iyon (Li-ion) hücreler içindir — 18650, 21700 ve benzeri 3.7V nominal tüm Li-ion hücrelerle uyumludur. Paket gerilimi 37V nominal (10×3.7V), piyasada 36V olarak anılır; tam şarj 42V'tur (10×4.2V). LiFePO4 (3.2V) hücrelerle KULLANILMAZ — bu kart yalnızca 3.7V nominal lityum iyon hücrelerin voltaj seviyeleri için üretilmiştir. Ürün yalnızca 10 seri paketlerde kullanılır, farklı seri sayılarında kullanılamaz.

2. "0V şarj" özelliği ne işe yarar?
Bu, tamamen boşalmış (0V seviyesine düşmüş) bir batarya paketinin yeniden şarj edilebilmesini sağlayan bir özelliktir. Normalde derin deşarj sonrası birçok BMS paketi kilitler ve şarj kabul etmez; 0V şarj destekli kartlar ise koruma açıldıktan sonra şarjı yeniden başlatabilir. Bu, uzun süre bekletilmiş veya tamamen boşaltılmış paketlerin kurtarılmasında büyük kolaylık sağlar.

3. Koruma eşikleri nedir?
Devrenin koruma değerleri şöyledir: aşırı şarj tespiti 4.28±0.05V (bırakma 4.15±0.1V), aşırı deşarj tespiti 2.80±0.1V (bırakma 3.00±0.1V), aşırı akım koruması 90-160A (kesme süresi 7-20ms), kısa devre koruması 150-350 mikrosaniye, ısı koruması 75±10°C. Kısa devre sonrası kartın açılması için yük bağlantısının ayrılması gerekir.

4. Balans nasıl çalışır; ne zaman devreye girer?
Devre pasif (şönt) balans kullanır: hücre gerilimi 4.19±0.05V'a ulaştığında, öne geçen hücrenin fazla enerjisi 35-50mA akımla boşaltılır ve diğer hücrelerin yetişmesi beklenir. Yani balans, şarjın son aşamasında devreye girer. Balans akımı düşük olduğundan çok dengesiz hücrelerde dengelenme yavaş olur; pack kurarken hücrelerin başlangıçta yakın gerilimde olması önerilir.

5. Şarj akımı ne olmalı; kutudan ne çıkıyor?
Kartın maksimum sürekli şarj akımı 40A'dir. Ancak batarya sağlığı ve ömrü açısından daha düşük şarj akımlarıyla (örneğin 20A ve altı) çalışmak tercih edilir. Şarj voltajı 42V olmalıdır. Kutudan BMS kartı ile birlikte 10S'e uygun balans kablo grubu ve soketi çıkar. Kartın ölçüsü 90×60×10mm'dir.
