XR 1S 15A Lityum Pil Koruma Modülü (6 MOSFET, Nikelli)

XR 1S 15A Lityum Pil Koruma Modülü (6 MOSFET, Nikelli) — 3.7V 18650 Li-ion Şarj Koruma Devresi (PCM)

XR 1S 15A Lityum Pil Koruma Modülü, tek hücreli (1S) 3.7V lityum-iyon piller için tasarlanmış, 6 MOSFET'li ve nikelli yapıya sahip bir şarj ve koruma devresidir (PCM). Modül, pili aşırı şarj, aşırı deşarj, aşırı akım ve kısa devreye karşı koruyarak hem pil ömrünü uzatır hem de güvenli kullanımı sağlar. 6 MOSFET tasarımı sayesinde 15A sürekli deşarj akımı gibi yüksek akımları güvenle taşıyabilir; nikelli yapısı ise düşük direnç (30mΩ empedans) ve dayanıklılık sunar.

Lityum piller, yanlış kullanıldığında veya aşırı koşullara maruz kaldığında hasar görebildiği için bu tür bir koruma modülü büyük önem taşır. Modül; pil voltajını ve akımını sürekli izleyerek belirlenen güvenlik eşiklerinin dışına çıkıldığında MOSFET'ler aracılığıyla bağlantıyı keser. Kompakt 47 × 8.5 × 2mm boyutuyla powerbank, taşınabilir cihazlar ve tek hücreli batarya paketlerinde kolayca kullanılır.

Öne Çıkan Özellikler

• 1S Tek Hücre (3.7V Li-ion): Tek hücreli lityum-iyon piller için.
• 15A Sürekli Deşarj: Yüksek akım kapasitesi.
• 6 MOSFET Tasarım: Yüksek akımı güvenle taşıyan güçlü yapı.
• Nikelli Yapı: Düşük direnç (30mΩ empedans) ve dayanıklılık.
• Çok Yönlü Koruma: Aşırı şarj (4.25V), aşırı deşarj (2.4V), aşırı akım ve kısa devre.
• Düşük Tüketim: Çalışma sarfiyatı <10µA.

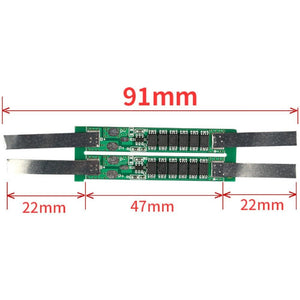

• Kompakt Boyut: 47 × 8.5 × 2mm.

Kullanım Alanları

1. Powerbank Yapımı: Tek hücreli taşınabilir güç çözümleri.
2. Taşınabilir Elektronik Cihazlar: Güvenli şarj/deşarj yönetimi.
3. LED ve Fener Uygulamaları: Tek hücreli lityum besleme.
4. Robotik ve DIY Projeler: Kendi batarya çözümlerinizi kurma.
5. Tek Hücreli Batarya Paketleri: Yüksek akımlı 1S koruma katmanı.

❓ Sıkça Sorulan Sorular

1. Kaç hücre için; hangi pil ve akım?
Bu modül tek hücreli (1S) 3.7V lityum-iyon piller içindir ve 15A sürekli deşarj akımı destekler. Yüksek akım kapasitesi sayesinde güçlü tek hücreli uygulamalarda kullanılabilir.

2. Koruma eşikleri nelerdir?
Modülün koruma eşikleri: aşırı şarj koruma voltajı 4.25V (serbest bırakma 4.23V), aşırı deşarj koruma voltajı 2.4V (serbest bırakma 3V). Ayrıca aşırı akım ve kısa devre korumaları sağlar. Bu değerlere ulaşıldığında modül koruma amacıyla devreye girer.

3. "6 MOSFET" ve "nikelli" ne anlama gelir?
6 MOSFET: modülün üzerinde altı adet MOSFET bulunması, 15A gibi yüksek akımların daha düşük ısınmayla ve güvenle taşınmasını sağlar; tek/çift MOSFET'li düşük akım modüllerine göre daha güçlüdür. Nikelli: iletken yüzeylerin nikel kaplı olması düşük direnç (30mΩ empedans) ve dayanıklılık sağlar.

4. Bağlantı uçları nasıldır?
Modülün bağlantı uçları: B+ (pil +), B− (pil −), P+ (şarj/deşarj +), P− (şarj/deşarj −). Pili B+ ve B− uçlarına, şarj cihazı/yükü ise P+ ve P− uçlarına bağlanır. Uçları doğru kutupla bağlayın.

5. Boyutu ve enerji tüketimi nedir?
Modülün boyutları 47 × 8.5 × 2mm (ince yapı), çalışma sırasındaki enerji tüketimi ise <10µA'dir. Bu düşük tüketim, bekleme durumunda pili minimum düzeyde yorar.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu ürün XR 1S 15A lityum pil koruma modülüdür (6 MOSFET, nikelli; 3.7V Li-ion tek hücre için). Akım: 15A sürekli deşarj — yükünüzün bu sınır içinde olmasına dikkat edin. Koruma: aşırı şarj 4.25V, aşırı deşarj 2.4V, ayrıca aşırı akım ve kısa devre koruması. Bağlantı: pili B+ / B−, şarj/yükü P+ / P− uçlarına bağlayın; hatalı bağlantı modüle ve pile zarar verebilir. Uyumluluk: yalnızca tek hücreli (1S) standart Li-ion piller içindir — çok hücreli paketler (2S, 3S vb.) veya LiFePO4 için uygun bir modül gerekir. İade koşulu: kullanılmamış/lehimlenmemiş ürünler için mesafeli satış cayma/iade süresi geçerlidir. Çocukların erişemeyeceği yerde saklayın.
