TDT 4S 20A Balanslı Li-ion (NMC) BMS — 14.8V

TDT 4S 20A Balanslı Li-ion (NMC) BMS — 14.8V / 16.8V Lityum İyon Batarya Koruma Devresi (4 Seri, Konnektörlü, Hücre Balanslı)

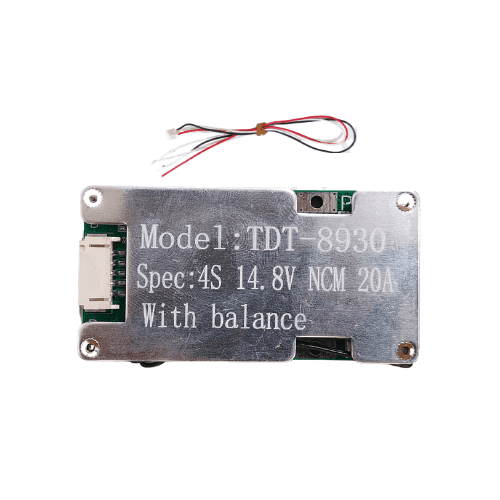

TDT 4S 20A Li-ion BMS, 4 seri (4S) lityum iyon (NMC) hücrelerden oluşan 14.8V batarya paketleri için tasarlanmış, 20A sürekli akım kapasiteli balanslı bir pil yönetim (koruma) devresidir. Paket gerilimi 14.8V nominal (4×3.7V) ve 16.8V tam şarjdır (4×4.2V); bu konfigürasyon, şarjlı el aletleri (14.4V/16.8V sınıfı matkap ve vidalama), taşınabilir cihazlar, robotik projeler, LED aydınlatma sistemleri ve küçük enerji depolama uygulamalarında yaygın olarak kullanılır. Hücre balans fonksiyonu, şarj sırasında hücreler arasındaki voltaj farklarını dengeleyerek paketin eşit seviyede dolmasını, kapasitesinin tam kullanılmasını ve çevrim ömrünün uzamasını sağlar.

Devre aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve aşırı ısınma korumaları ile paketi kapsamlı biçimde güvence altına alır; her hücre ayrı ayrı izlendiği için tek bir hücrenin sınır dışına çıkması hâlinde koruma devreye girer. Konnektörlü yapısı sayesinde balans bağlantıları hazır soket üzerinden yapılır; bu, montajı hızlandırır ve yanlış sıralama riskini azaltır. TDT, batarya koruma devrelerinde yaygın olarak kullanılan bir üretici markasıdır. Kompakt yapısı, dar alet gövdelerine ve pack kutularına kolay entegrasyon sağlar; 4S Li-ion pack üreten profesyoneller ve DIY kullanıcıları için dengeli ve pratik bir çözümdür.

Öne Çıkan Özellikler

• 4S Li-ion (NMC) Uyumlu: 14.8V nominal (4×3.7V), 16.8V tam şarj (4×4.2V); 14.4V/16.8V sınıfı paketler.
• 20A Sürekli Akım: El aletleri, taşınabilir cihazlar ve orta güçlü uygulamalar için uygun kapasite.
• Hücre Balans: Şarjda hücre gerilimlerini eşitler; kapasiteyi korur, çevrim ömrünü uzatır.
• Kapsamlı Koruma: Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve aşırı ısınma koruması.
• Konnektörlü Montaj: Balans bağlantıları hazır soket üzerinden; hızlı ve hatasız kurulum.
• Kompakt Yapı: Dar alet gövdelerine ve pack kutularına kolay entegrasyon.
• Yalnızca 4S: Farklı seri sayılarında kullanılamaz — doğru seri seçimi önemlidir.

Kullanım Alanları

1. Şarjlı El Aletleri: 14.4V / 16.8V sınıfı matkap, vidalama ve küçük güç aletleri.
2. Taşınabilir Cihazlar: Portatif ölçüm, kayıt ve saha cihazları.
3. Robotik ve Hobi Elektroniği: 14.8V besleme gerektiren projeler ve model uygulamalar.
4. LED Aydınlatma / Yedek Güç: Taşınabilir aydınlatma ve küçük yedek enerji üniteleri.
5. 4S Li-ion Pack Üretimi: Alet bataryası yenileme ve DIY pack yapımı.

❓ Sıkça Sorulan Sorular

1. Bu BMS hangi pil ve kaç volt içindir?
Bu devre 4 seri (4S) lityum iyon (Li-ion / NMC) hücreler içindir. Paket gerilimi 14.8V nominal (4×3.7V) ve 16.8V tam şarjdır (4×4.2V); boş kesim yaklaşık 10-11V'tur (hücre başına 2.5-2.75V). LiFePO4 hücrelerle KULLANILMAZ — LiFePO4 4S paketi 12.8V nominal / 14.6V şarjdır ve kendine özel BMS gerektirir. Yanlış kimyada kullanım, hücrelerin aşırı şarj/deşarjına ve tehlikeye yol açar.

2. "14.4V" ile "14.8V" aynı pil mi?
Evet, aynı pakettir. 14.8V, 4 hücrenin nominal geriliminin matematiksel toplamıdır (4×3.7V). 14.4V ise özellikle eski şarjlı el aletlerinde kullanılan piyasa adıdır — aynı 4S paketi tanımlar. Şarj cihazı seçerken bakmanız gereken değer 16.8V (tam şarj) olmalıdır.

3. "Balanslı" ne demek; neden önemli?
Balans, şarj sırasında hücre gerilimlerini birbirine yaklaştırma işlemidir. Seri bağlı hücreler zamanla farklı seviyelere kayar; balans devresi öne geçen hücrenin fazla enerjisini boşaltarak diğerlerinin yetişmesini sağlar. Böylece paket eşit seviyede dolar, kullanılabilir kapasite korunur ve tek bir hücrenin erken yorulması engellenir — sonuçta batarya ömrü uzar.

4. Hangi korumalara sahip?
Devre; aşırı şarj (hücreleri fazla doldurmaya karşı), aşırı deşarj (fazla boşaltmaya karşı), aşırı akım, kısa devre ve aşırı ısınma (sıcaklık) korumalarına sahiptir. Bu korumalar hem hücre ömrünü uzatır hem de kullanım güvenliğini sağlar.

5. Montajı zor mu; nelere dikkat etmeliyim?
Devre konnektörlü olduğu için balans bağlantıları hazır soket üzerinden yapılır; montaj hızlıdır. En kritik nokta balans kablolarının doğru sırada ve doğru kutupta bağlanmasıdır; yanlış bağlantı devreyi kalıcı olarak yakabilir. Soketi takmadan önce hücre gerilimlerini ölçüp sırayı kontrol edin.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu ürün TDT 4S 20A balanslı lityum iyon (Li-ion / NMC) BMS'tir; 14.8V nominal / 16.8V tam şarj gerilimindeki 4 seri paketleri korur ve dengeler. Kimya uyumu (kritik): yalnızca Li-ion / NMC (4×3.7V nominal / 4×4.2V şarj) hücrelerle kullanın; LiFePO4 ile KULLANMAYIN — LiFePO4 4S paketi 12.8V nominal / 14.6V şarjdır, bu BMS ile kullanılırsa hücreler zarar görür ve tehlike oluşur. Seri uyumu: bu devre 4S paketler içindir; 3S, 5S veya başka bir seri sayısında kullanılmaz. Bağlantı (çok önemli): soketi takmadan önce kablo sırasını ve hücre gerilimlerini kontrol edin; yanlış sıra veya ters kutuplama devreyi kalıcı olarak yakabilir. Şarj: yalnızca 4S Li-ion uyumlu (16.8V) şarj cihazı kullanın; LiFePO4 şarj cihazı (14.6V) paketi tam doldurmaz, daha yüksek voltajlı cihaz ise aşırı şarja yol açar. Akım sınırı: 20A sürekli deşarj değerini aşmayın; daha yüksek akım gereken paketlerde üst amperajlı model tercih edin. Kablo/nikel seçimi: 20A için pack içi bağlantılarda yeterli kesitte nikel şerit ve kablo kullanın; ince nikel bu akımda ısınır. Isınma: yüksek akımlı sürekli kullanımda pack kutusunun havalandırmasına dikkat edin. Balans: balans yalnızca şarj sonunda çalışır ve akımı düşüktür; çok dengesiz hücreleri pack kurmadan önce manuel olarak eşitleyin. Montajda kısa devreye karşı dikkatli olun; devreyi metal yüzeyden yalıtın, lehimleme yaparken karta aşırı ısı vermeyin. Batarya paketi yapımı deneyim ve uygun ekipman gerektirir; emin değilseniz uzmandan destek alın. İade koşulu: Mesafeli satışlarda cayma ve iade işlemleri İptal ve İade Politikamız ve yürürlükteki tüketici mevzuatı kapsamında değerlendirilir. Ambalajın açılması tek başına cayma hakkını ortadan kaldırmaz. Kullanıcı kaynaklı hasar ve değer kaybı somut olayın koşullarına göre değerlendirilir; ayıplı ürüne ilişkin yasal haklar saklıdır. Elektronik atıkları evsel çöpe atmayın; geri dönüşüm/toplama noktalarına teslim edin. Çocukların erişemeyeceği yerde kullanın ve saklayın.
