TDT 10S 20A Balanslı Lityum Batarya BMS Modülü (36V) - Kapsamlı Koruma ve Kusursuz Dengeleme

36V (10S) elektrikli bisiklet, scooter veya özel enerji projeleriniz için güvenilir, uzun ömürlü ve ince detaylarına kadar kusursuz programlanmış bir koruma devresi mi arıyorsunuz? TDT 10S 20A Balanslı Lityum BMS Kartı (TDT-10S-9141-20A), 10 adet seri bağlı NMC/Li-ion pilinizi milisaniyelik tepkime süreleriyle yönetmek için tasarlanmıştır. Yalnızca 60x34x9 mm'lik ultra kompakt boyutlarına rağmen, içerisinde üst düzey bir güç yönetim altyapısı barındırır.

Aşırı yüklenmelerde 7 ile 20 milisaniye arasında akımı kesme yeteneği, 0V şarj uyandırma desteği ve ısı sensörü koruması gibi profesyonel detaylarla donatılmış bu kart; elektrikli mobilite araçlarınızın bataryasını her türlü olumsuz senaryoya karşı zırh gibi korur. Üzerindeki aktif pasif dengeleme sistemi sayesinde hücreler arası voltaj farklarını ortadan kaldırarak bataryanızdan %100 verim almanızı sağlar.

Öne Çıkan Avantajlar ve Detaylı Özellikler

• Hassas Balans (Dengeleme) Sistemi: Hücreler şarj olurken 4.19V (±0.05V) seviyesine ulaştığında dengeleme başlar. Erken dolan pili 35-50mA akımla yavaşlatıp diğerlerinin de tam kapasiteye ulaşmasını sağlar. Bu sayede batarya paketiniz yıllar geçse de performans kaybetmez.

• Milisaniyelik Güvenlik Kalkanı: Kısa devre durumlarında 150 ile 350 mikro saniye (µs) içinde, 40-50A arası aşırı akım (pik) durumlarında ise sadece 7-20 milisaniye (ms) içinde gücü keserek pillerinizin alev almasını veya patlamasını engeller.

• Kapsamlı Voltaj ve Isı Yönetimi: Hücre voltajı 4.28V'u aştığında şarjı durdurur, 2.80V'un altına düştüğünde deşarjı keser. Ayrıca üzerinde bulunan termal sensör sayesinde batarya sıcaklığı 75°C (±10°C) seviyesine ulaştığında sistemi soğuyana kadar korumaya alır.

• 0V Şarj (Uyandırma) Desteği: Pilleriniz uzun süre kullanılmadığında tamamen boşalıp uyku moduna geçse bile, kartın 0V şarj desteği sayesinde sisteme enerji vererek pilleri yeniden "uyandırıp" güvenle şarj edebilirsiniz.

• Ultra Düşük Tüketim ve Tam Yük Kapasitesi: Sürekli olarak 20 Amper şarj ve 20 Amper deşarj akımı taşıyabilir. Buna karşın bekleme modunda kartın kendi enerji harcaması maksimum 80 mikroamper (uA) seviyesindedir; yani pillerinizi kendi kendine bitirmez.

Kullanım Alanları

• 36V Elektrikli Bisiklet (E-Bike) ve Scooter lityum batarya paketleri

• 36V Hoverboard, elektrikli kaykay ve tekerlekli mobilite araçları

• Güneş enerjisi (Solar) destekli 36V (10S) taşınabilir güç istasyonları

• Özel yapım (DIY) 10S batarya grubu (Battery Pack) yenileme işlemleri

• Endüstriyel robotik projeler, motorlu sistemler ve UPS donanımları

❓ Sıkça Sorulan Sorular

1. 10S 36V bağlantısı tam olarak nasıl yapılır?

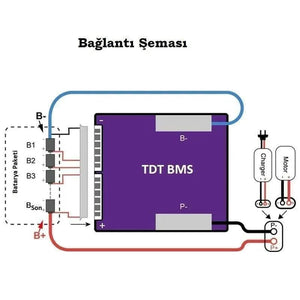

"10S", 10 adet 3.7V lityum pilin birbirine seri bağlandığını ifade eder. Bağlantıyı yaparken paket içinden çıkan 11 kablolu soketi sırasıyla kullanmalısınız: B0 (Siyah) ana eksiye (0V), ardından Beyaz kablolar sırasıyla her pilin artı kutbuna (B1 3.7V, B2 7.4V... B9 33.3V) ve en son B10 (Kırmızı) kablo ana artıya (37.0V) lehimlenmelidir.

2. B+, B- ve P- kablolarını nasıl seçmeliyim?
Bu kart 20A sürekli güç taşıdığı için; batarya negatifine gidecek B-, şarj/deşarj negatifine gidecek P- ve doğrudan batarya üzerinden alınacak olan yük/şarj pozitif hattı B+ için kesinlikle en az 20 Amper akımı taşıyabilecek kalınlıkta, kaliteli (tercihen silikon) kablolar kullanılmalıdır.

3. Kısa devre koruması devreye girdiğinde sistemi nasıl sıfırlarım?
Kart kısa devre algılayıp gücü kestiğinde (150-350 mikro saniyede), sistemin tekrar normal çalışmasına dönebilmesi (kurtarma) için cihaza bağlı olan yük bağlantısını (motor, aydınlatma vb.) ayırmanız yeterlidir.

💡 Sipariş Notu

Bu ürün, bağlantılarını kolayca yapabilmeniz için 11 telli balans soket kablosu ile birlikte gönderilmektedir. Lityum batarya hücrelerinizi seri bağlamadan önce, tüm pillerinizin voltaj seviyelerinin birbiriyle aynı (dengeli) olduğundan kesinlikle emin olunuz. Güvenliğiniz için lehimleme işlemlerini her zaman bağlantı şemasına harfiyen uyarak gerçekleştiriniz.
