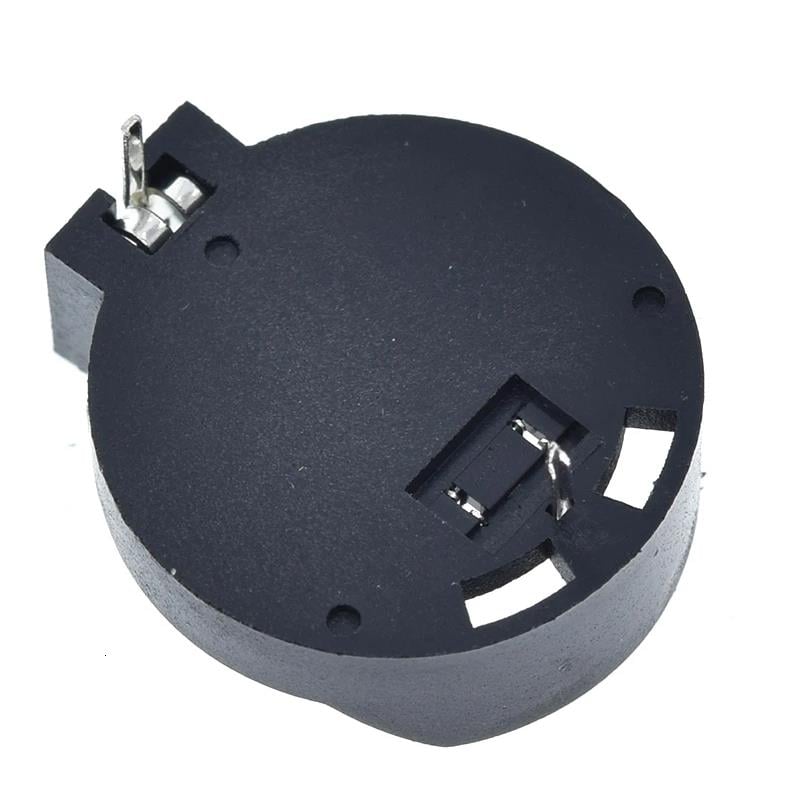

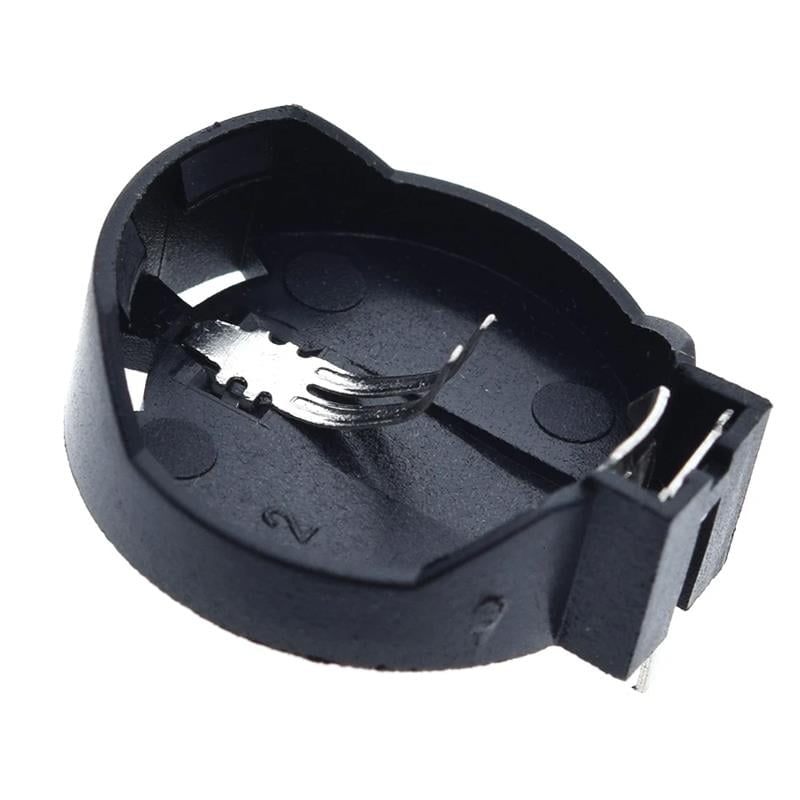

Powermaster CR2032 Yatay Pil Yuvası (PM-23567)

Powermaster CR2032 Yatay Pil Yuvası (PM-23567) — PCB Montaj 3V Lityum Düğme Pil Tutucu (Alçak Profil, ABS, -40°C~+55°C)

Powermaster CR2032 yatay pil yuvası, CR2032 tipi 3V lityum düğme pillerin elektronik devrelerde güvenli ve kararlı biçimde kullanılmasını sağlayan bir pil tutucudur. Yatay (horizontal) tasarımı sayesinde pil, PCB üzerine yatay olarak yatar; bu, karta çok alçak bir profil kazandırır ve yüksekliğin kısıtlı olduğu ince gövdeli cihazlarda belirgin avantaj sağlar. Lehimlenebilir pin bağlantı uçları ile PCB'ye kolayca monte edilir; pili sabit ve güvenli biçimde tutarak temas sorunlarını azaltır. Düşük temas direnci, verimli enerji aktarımı ve kararlı bir güç bağlantısı sunar — bu, uzun süre kesintisiz beslenmesi gereken devrelerde kritik bir özelliktir.

Yalnızca 20mm ölçüsü ve 2.4g ağırlığıyla son derece kompakttır; dar alanlarda rahatça kullanılır. ABS plastik gövdesi dayanıklı ve hafif bir yapı sunar; -40°C ila +55°C geniş çalışma sıcaklığı aralığı sayesinde zorlu ortamlarda da güvenilir performans verir. Özellikle RTC (gerçek zamanlı saat) devreleri, hafıza besleme uygulamaları, sensör sistemleri, Arduino ve benzeri mikrodenetleyici projeleri ile robotik uygulamalar için idealdir. Uzun ömürlü ve pratik kullanım sağlayan bu yuva, prototip çalışmalarından seri üretime kadar geniş bir alanda tercih edilir. Pil dahil değildir; CR2032 pil ayrıca temin edilmelidir.

Öne Çıkan Özellikler

• CR2032 Uyumlu: Standart 3V lityum düğme pil için tasarlandı; 3V düğme pil sistemlerine uygun.
• Yatay (Horizontal) PCB Montaj: Pil yatay yatar; karta alçak profil kazandırır, ince cihazlarda avantajlı.
• Lehimlenebilir Pin Uçları: PCB'ye kolay ve sağlam montaj.
• Düşük Temas Direnci: Verimli enerji aktarımı ve kararlı güç bağlantısı.
• Kompakt ve Hafif: 20mm ölçü, yalnızca 2.4g ağırlık; dar alanlarda kullanım imkânı.
• Dayanıklı ABS Plastik: Hafif ve sağlam gövde yapısı.
• Geniş Sıcaklık Aralığı (-40°C~+55°C): Zorlu ortamlarda güvenilir çalışma.
• Pil Dahil Değildir: Yalnızca yuva; CR2032 pil ayrıca temin edilir.

Kullanım Alanları

1. RTC (Gerçek Zamanlı Saat) Devreleri: Cihaz kapalıyken saat/tarih bilgisinin korunması.
2. Hafıza Besleme: Mikrodenetleyici ve kart ayarlarının kalıcı tutulması.
3. Arduino ve Mikrodenetleyici Projeleri: Prototip ve seri üretim kartları.
4. Sensör Sistemleri ve IoT: Düşük güçlü kablosuz modüller ve veri kaydediciler.
5. Robotik ve Elektronik Projeler: Küçük elektronik tasarımlar ve kontrol kartları.

❓ Sıkça Sorulan Sorular

1. "Yatay" ne demek; dikey tipten hangisini seçmeliyim?
Yatay yuvada pil, PCB üzerine yatay olarak yatar; dikey tipte ise pil dik konumda durur. Seçim, tasarımınızdaki kısıta göre yapılır:

Yani cihazınız ince olacaksa yatay, kart alanınız dar ise dikey tercih edilmelidir.

2. Nasıl monte edilir?
Yuva, lehimlenebilir pin bağlantı uçlarına sahiptir; PCB'nizdeki ilgili noktalara lehimlenerek monte edilir. Montaj sırasında karta ve yuvaya aşırı ısı vermemeye dikkat edin. Lehimleme sırasında yuvada pil bulunmamalıdır — önce yuvayı lehimleyin, soğuduktan sonra pili takın.

3. Hangi pil takılır; pil dahil mi?
Yuvaya CR2032 tipi lityum düğme pil takılır: 3V, 20mm çap × 3.2mm yükseklik. Pil dahil değildir, ayrıca temin etmeniz gerekir. Farklı ölçüdeki düğme piller (CR2016 = 1.6mm, CR2025 = 2.5mm, CR2450 = 24.5mm çap) bu yuvaya uygun değildir.

4. "Düşük temas direnci" neden önemli?
Temas direnci, pil ile yuva arasındaki elektriksel geçişin kalitesini belirler. Yüksek temas direnci; gerilim düşümüne, kararsız çalışmaya ve özellikle düşük akımlı RTC/hafıza devrelerinde beklenmedik sıfırlanmalara yol açar. Bu yuvanın düşük temas direnci, kararlı ve verimli enerji aktarımı sağlar — yani devreniz yıllarca sorunsuz beslenir.

5. Ölçüleri ve çalışma koşulları nedir?
Yuvanın ölçüsü 20mm, ağırlığı 2.4g'dır; gövdesi ABS plastiktir ve rengi siyahtır. Çalışma sıcaklığı -40°C ila +55°C arasındadır. Kutudan 1 adet pil yuvası çıkar (pil dahil değildir). PCB tasarımı yapacaksanız pin aralığını (pitch) ürünü elinize aldıktan sonra ölçerek doğrulamanız önerilir.
