6S Li-ion LED Pil Seviye Göstergesi — 16.8V–25.2V | Butonlu Tasarım, Sıfır Bekleme Tüketimi, Kompakt Panel Montaj

6S Li-ion LED pil seviye göstergesi, 6 hücre seri bağlı (6S) lityum iyon batarya paketlerinin anlık şarj durumunu 4 kademeli LED gösterge ile görselleştiren kompakt bir izleme modülüdür. 16.8V (tam boş) ile 25.2V (tam dolu) arasındaki voltaj aralığını izler ve batarya doluluk seviyesini renk kodlu LED'lerle anlık olarak sunar. Butonlu çalışma mekanizması sayesinde yalnızca kontrol anında enerji tüketir — butona basılmadığında güç tüketimi sıfırdır; bu özellik batarya ömrünü korumak açısından kritik avantaj sağlar.

60 × 15 × 2.8 mm ultra ince boyutlarıyla DIY batarya paketi kutuları, e-bike/e-scooter gösterge panelleri, portatif güç istasyonları, RC model batarya paketleri ve hobi elektroniği projelerine kolayca entegre edilir. 6S Li-ion batarya paketleri 22.2V nominal voltajla çalışır ve elektrikli araç dönüşümleri, drone güç sistemleri, şarjlı alet bataryaları ve enerji depolama üniteleri gibi yaygın uygulamaların standart voltaj segmentindedir. Multimetre veya BMS yazılımına gerek kalmadan tek tuş ile anlık şarj durumu kontrolü, saha kullanımında pratik ve hızlı izleme sağlar.

Öne Çıkan Özellikler

• 6S Li-ion Uyumlu (16.8V–25.2V): 6 hücre seri bağlı Li-ion/LiPo batarya paketleri için optimize. 6 × 2.8V (tam boş) ile 6 × 4.2V (tam dolu) aralığını izler. 22.2V nominal voltajlı sistemlerin standart izleme çözümü.
• 4 Kademeli LED Gösterge: Batarya doluluk seviyesini 4 LED ile görselleştirir — 4 LED = tam dolu (%100–75), 3 LED = yüksek (%75–50), 2 LED = orta (%50–25), 1 LED = düşük (%25–0). Renk kodlu LED'ler uzak mesafeden bile hızlı okuma sağlar.
• Butonlu Çalışma — Sıfır Bekleme Tüketimi: Butona basıldığında 3–5 saniye boyunca gösterge yanar, ardından otomatik kapanır. Butona basılmadığında güç tüketimi sıfırdır — parazitik akım yoktur. Batarya paketinin raf ömrünü ve şarj tutma süresini olumsuz etkilemez.

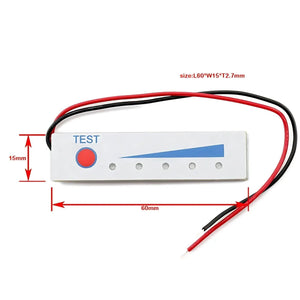

• Ultra Kompakt Tasarım (60 × 15 × 2.8 mm): Kredi kartından daha dar, kâğıt kadar ince. Batarya paketi kutusu, proje gövdesi ve gösterge paneline kolay entegrasyon. Minimal alan kaplamasıyla tasarım esnekliği.
• Düşük Çalışma Akımı (10 mA): Yalnızca buton basılıyken 10 mA — batarya üzerindeki yük ihmal edilebilir düzeydedir. 3–5 saniyelik okuma süresi boyunca toplam enerji tüketimi birkaç mikrowatt-saat seviyesindedir.

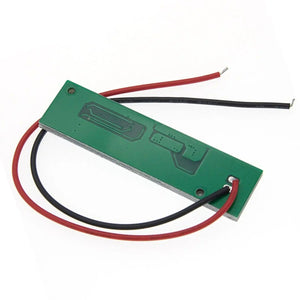

• Kolay Bağlantı: İki kablolu basit bağlantı — pozitif (+) ve negatif (−) doğrudan batarya paketinin çıkış terminallerine bağlanır. Lehim veya konnektör ile sabitlenir.

Kullanım Alanları

1. DIY Batarya Paketi Projeleri — 6S Li-ion/LiPo paketlerde (18650, 21700 veya LiPo hücreli) doluluk seviyesinin görsel takibi; proje kutusuna panel montaj.
2. E-Bike ve E-Scooter Gösterge Paneli — 22.2V (6S) batarya paketli elektrikli araçlarda menzil tahmini için anlık şarj durumu gösterimi.
3. Portatif Güç İstasyonu ve Powerbank — Kamp, outdoor ve acil durum güç ünitelerinde batarya doluluk seviyesinin hızlı kontrolü.
4. RC Model ve Drone Batarya Paketleri — 6S LiPo yarış ve freestyle drone bataryalarında uçuş öncesi şarj durumu doğrulaması.
5. Hobi Elektroniği ve Eğitim Projeleri — Batarya yönetim sistemi öğretim platformları, makerspace projeleri ve elektronik eğitim atölyeleri.

❓ Sıkça Sorulan Sorular

1. LiFePO4 batarya paketinde kullanabilir miyim? Hayır. Bu gösterge 6S Li-ion/LiPo voltaj aralığına (16.8V–25.2V) göre kalibre edilmiştir. 6S LiFePO4 paket 19.2V nominal / 21.9V tam şarj aralığında çalışır — voltaj aralığı farklıdır ve LED kademeleri yanlış seviye gösterir. LiFePO4 paketler için LiFePO4'e özel kalibreli gösterge kullanılmalıdır.

2. Gösterge bataryamı boşaltır mı? Hayır. Butonlu çalışma mekanizması sayesinde butona basılmadığında güç tüketimi sıfırdır. Yalnızca butona basıldığında 3–5 saniye boyunca 10 mA çeker — bu, batarya kapasitesi üzerinde ihmal edilebilir bir etkidir. Sürekli açık kalan (butonsuz) göstergelere göre büyük avantaj sağlar; özellikle uzun süre kullanılmadan bekleyen batarya paketlerinde enerji kaybını önler.

3. 4S veya 7S batarya paketimde kullanabilir miyim? Hayır. Bu gösterge yalnızca 6S Li-ion (16.8V–25.2V) aralığına göre kalibre edilmiştir. 4S (14.8V–16.8V), 5S (18.5V–21V) veya 7S (25.9V–29.4V) paketlerde voltaj aralığı uyuşmadığından LED kademeleri yanlış bilgi verir. Her hücre sayısı için ilgili S değerine özel kalibreli gösterge kullanılmalıdır.

💡 Sipariş Notu

Bu gösterge yalnızca 6S Li-ion/LiPo batarya paketleri (16.8V–25.2V) ile uyumludur; farklı S sayılarındaki (4S, 5S, 7S vb.) paketlerde veya LiFePO4 paketlerde doğru seviye göstermez — her konfigürasyon için ilgili S değerine özel kalibreli gösterge kullanılmalıdır. Bağlantı sırasında polariteye (+/−) dikkat edin — ters bağlantı modülün kalıcı hasarına yol açabilir. Gösterge batarya koruma (BMS) cihazı değildir — yalnızca görsel seviye bilgisi sunar; aşırı şarj, aşırı deşarj veya kısa devre koruması sağlamaz. Batarya paketinizde mutlaka ayrı BMS kullanılmalıdır. Panel montajında modülün su ve nemden korunması gerekir — dış mekan uygulamalarında su geçirmez kutu veya kapak kullanın. Göstergenin LED kademe eşik voltajları yaklaşık değerlerdir; hassas voltaj ölçümü için dijital voltmetre veya BMS yazılımı kullanılmalıdır. Sıfır bekleme tüketimi sayesinde batarya paketine kalıcı olarak bağlı bırakılabilir — uzun süreli depolamada bile bataryayı boşaltmaz.
