OEM 10S 20A Lityum Batarya BMS — 6 MOSFET, Küçük Form, Balanssız | Scooter ve E-Bike İçin Kompakt Koruma

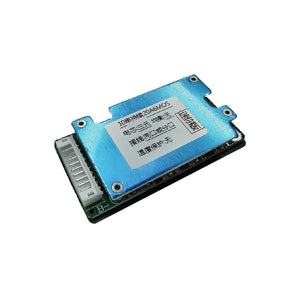

OEM XR 10S 20A, 10 seri Li-ion hücreyi (36V nominal / 42V tam şarj) yönetmek üzere tasarlanmış, 6 MOSFET transistörlü, balanssız yapıda kompakt bir batarya koruma kartıdır. 20A sürekli deşarj akımı ve ultra küçük PCB boyutuyla elektrikli scooter, e-bisiklet, denge aracı (hoverboard) ve dar kasa içi batarya paketleri için ideal bir BMS çözümüdür.

Balanssız tasarım, kart üzerindeki bileşen sayısını ve dolayısıyla fiziksel boyutu minimuma indirirken, bekleme modunda 40 μA'ın altında enerji tüketimi sağlar. 6 adet MOSFET, 20A sürekli akımı güvenli şekilde taşırken düşük iç direnç ve düşük ısınma sunar. Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre korumaları dahili olup, kısa devre algılama süresi yalnızca 300 μs'dir — bu, batarya paketinin herhangi bir arıza anında milisaniyeler içinde devre dışı kalmasını sağlar.

Öne Çıkan Özellikler

• 10S / 36V Li-ion Uyumluluk (42V Tam Şarj): 10 adet Li-ion hücrenin seri bağlandığı 36V nominal voltajlı batarya paketlerini yönetir. Piyasadaki yaygın 36V scooter ve e-bisiklet motor sürücüleriyle doğrudan uyumludur.
• 20A Sürekli Deşarj / ~80A Anlık Pik: Elektrikli scooter ve e-bisikletlerin düz yolda çektiği ortalama 10–15A akımı rahat karşılar. Yokuş kalkışı ve ani hızlanma gibi kısa süreli pik taleplerde de güvenli çalışır.
• 6 MOSFET Transistör Mimarisi: 20A akımı 6 MOSFET üzerinden dağıtarak her bir transistöre düşen yükü azaltır. Bu, düşük iç direnç, düşük ısınma ve uzun bileşen ömrü anlamına gelir.
• Ultra Kompakt Balanssız Tasarım: Balans devresi bulunmaması, PCB boyutunu önemli ölçüde küçültür. Dar scooter şasisi, bisiklet kadro içi kutu ve küçük batarya kasaları gibi alan kısıtlı uygulamalara zahmetsizce sığar.
• Kapsamlı Koruma Sistemi: Hücre başına aşırı şarj koruması (4.25V), aşırı deşarj koruması (2.70V), aşırı akım koruması ve kısa devre koruması (300 μs algılama süresi). Batarya paketini tüm kritik senaryolara karşı otomatik olarak korur.
• Çok Düşük Bekleme Tüketimi (<40 μA): Batarya kullanılmadığında kartın harcadığı enerji neredeyse sıfırdır. Uzun süre bekleyen araçlarda bataryanın kendi kendine boşalmasına katkısı ihmal edilebilir düzeydedir.

Kullanım Alanları

1. Elektrikli Scooter Bataryaları — Xiaomi, Ninebot, Segway ve muadil scooterların 36V batarya paketi üretimi ve yenilemesi.
2. E-Bisiklet Batarya Paketleri — 36V kadro içi ve bagaj tipi batarya kasalarına sığan kompakt BMS çözümü.
3. Denge Araçları (Hoverboard) — Küçük kasa boyutu ile hoverboard gövdesine sorunsuz entegrasyon.
4. DIY 36V Batarya Paketleri — 18650/21700 hücrelerle özel 10S batarya paketi oluşturan hobiciler ve teknik servisler.
5. Taşınabilir Enerji Üniteleri ve Güç Bankaları — 36V çıkışlı portatif güç istasyonları ve saha ekipmanları.

❓ Sıkça Sorulan Sorular

1. Balanssız BMS kullanmak güvenli mi? Balanssız BMS, şarj sırasında hücreler arası voltaj dengelemesi yapmaz. Bu nedenle kapasitesi ve iç direnci birbirine yakın, yüksek kaliteli ve eşleştirilmiş (matched) hücreler kullanılması kritik önem taşır. Hücreler arası voltaj farkı zamanla açılırsa paket kapasitesi düşer ve güvenlik riski artar. Düşük kaliteli veya farklı yaşlanma gösteren hücrelerde balanslı BMS tercih edilmelidir.

2. Ortak port mu, ayrı port mu? Bu model ortak port (same port / common port) tasarımındadır — şarj ve deşarj aynı terminal üzerinden yapılır. Kablolama basit ve kompakttır. Bazı versiyonlarda ayrı port (split port) seçeneği de bulunabilir; sipariş öncesinde satıcıdan doğrulayın.

3. Şarj cihazı voltajı ne olmalı? 10S Li-ion paket için tam dolum voltajı 42V'tur. 42V çıkışlı, CC-CV (sabit akım – sabit voltaj) modunda çalışan lityum iyon uyumlu bir şarj cihazı kullanılmalıdır. Kurşun-asit şarj cihazları kesinlikle kullanılmamalıdır.

💡 Sipariş Notu

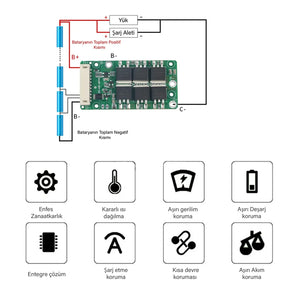

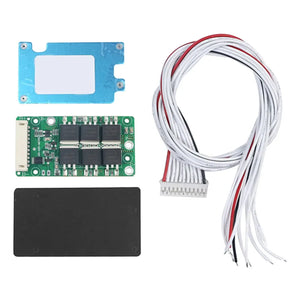

Bu ürün balanssız BMS kartıdır; hücreler arası voltaj dengelemesi yapmaz. Uzun vadeli güvenli ve verimli kullanım için kapasitesi ve iç direnci eşleştirilmiş (matched) hücreler kullanılması zorunludur. Farklı marka, kapasite veya yaşlanma seviyesindeki hücrelerin bir arada kullanılması kapasite kaybına ve güvenlik riskine yol açar. Ürünle birlikte balans bağlantı kablosu gönderilmektedir; ana güç kabloları kullanıcı tarafından ayrıca temin edilmelidir. BMS montajında kablo sıralaması hayati önem taşır — bağlantı her zaman B- (eksi kutup) ucundan başlayarak sırayla yapılmalıdır; yanlış sıralama kartın voltaj okuma kanallarını kalıcı olarak yakabilir. Şarj için 42V çıkışlı lityum iyon uyumlu şarj cihazı kullanın; kurşun-asit şarj cihazları kesinlikle kullanılmamalıdır. Bu ürün ileri düzey elektrik/elektronik bilgisi gerektiren bir bileşendir.
