Mini Lityum Pil Şarj Devresi (Korumalı)

Mini Lityum Pil Şarj Devresi (Korumalı) — 1A Type-C USB | TP4056 Tabanlı, Kompakt Boyut, 1S Li-ion/LiPo Şarjı

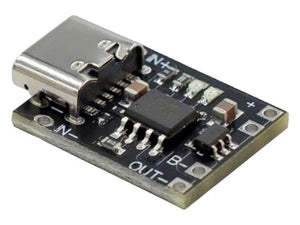

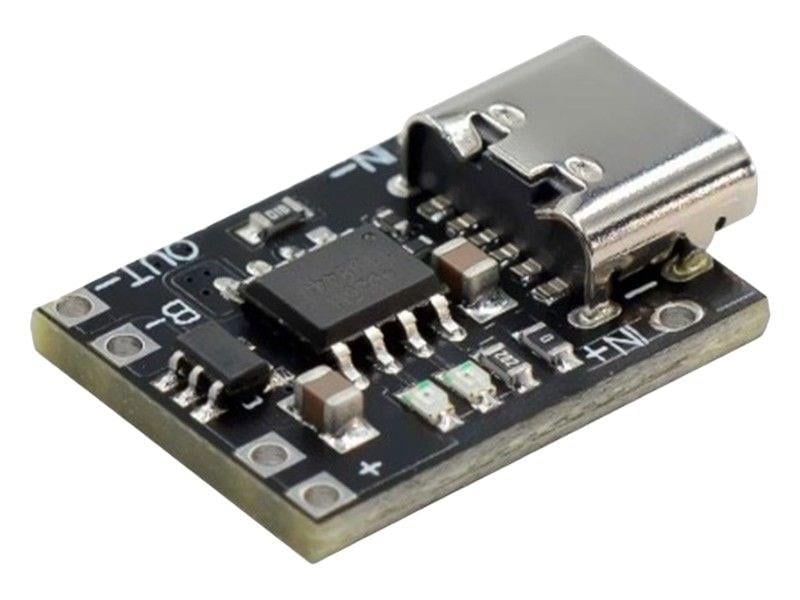

Meltis mini lityum pil şarj devresi, tek hücre (1S) Li-ion ve Li-Polymer pilleri USB Type-C girişi üzerinden sabit akım / sabit voltaj (CC-CV) yöntemiyle şarj eden, dahili koruma devreli kompakt bir şarj modülüdür. TP4056 şarj entegresi ve koruma IC'si (DW01 + çift MOSFET) tabanlı bu modül, 1A şarj akımı, 4.2V kesme voltajı ve aşırı şarj / aşırı deşarj / aşırı akım / kısa devre korumasıyla 18650, 21700, LiPo ve diğer tek hücre lityum pillerin güvenli şarjı için tasarlanmıştır. Mini boyutu sayesinde dar proje kutularına, powerbank gövdelerine ve kompakt cihaz içlerine kolayca entegre edilir.

TP4056, tek hücre lityum pil şarjında endüstri standardı haline gelmiş güvenilir bir doğrusal şarj entegresidir. Bu modül, şarj fonksiyonuna ek olarak dahili koruma IC'si içerdiğinden, koruma devresi olmayan çıplak hücreler güvenle şarj edilebilir ve kullanılabilir. Modern USB Type-C girişi, çift yönlü takılabilme kolaylığı sunar — eski Micro USB modüllerine göre pratik ve dayanıklı bir bağlantı. Şarj akımı varsayılan olarak 1A'dır ve kart üzerindeki programlama direnci (Rprog) değiştirilerek ayarlanabilir. Kırmızı/yeşil LED gösterge şarj durumunu anlık olarak bildirir: kırmızı şarj oluyor, yeşil dolu anlamına gelir. Mini form faktörü, alan kısıtı olan DIY projeleri için ideal bir çözümdür.

Öne Çıkan Özellikler

• 1A Şarj Akımı — TP4056 CC-CV: Sabit akım / sabit voltaj yöntemiyle güvenli ve hassas şarj. Şarj akımı varsayılan 1A; kart üzerindeki Rprog direnci değiştirilerek ayarlanabilir. Düşük voltajlı hücrelerde otomatik trickle (damla) şarj ile hücre koruması.
• USB Type-C Giriş (önerilen 5V): Modern çift yönlü Type-C konnektör. Telefon adaptörü, powerbank veya PC USB portuyla şarj imkânı. Eski Micro USB modüllerine göre daha dayanıklı ve pratik bağlantı.
• Dahili Koruma Devresi: Aşırı şarj (≈4.28V), aşırı deşarj (≈2.5–3.0V), aşırı akım ve kısa devre koruması. Koruma IC'si (DW01 + çift MOSFET) ile koruma devresi olmayan çıplak hücreler güvenle kullanılır.
• 4.2V Şarj Kesme Voltajı (±%1): Standart tek hücre lityum pillerin tam ve güvenli şarjı. Hassas voltaj kontrolü ile hücre ömrü korunur.
• LED Şarj Göstergesi: Kırmızı LED — şarj devam ediyor; yeşil LED — şarj tamamlandı. Şarj durumunu görsel olarak anlık takip.

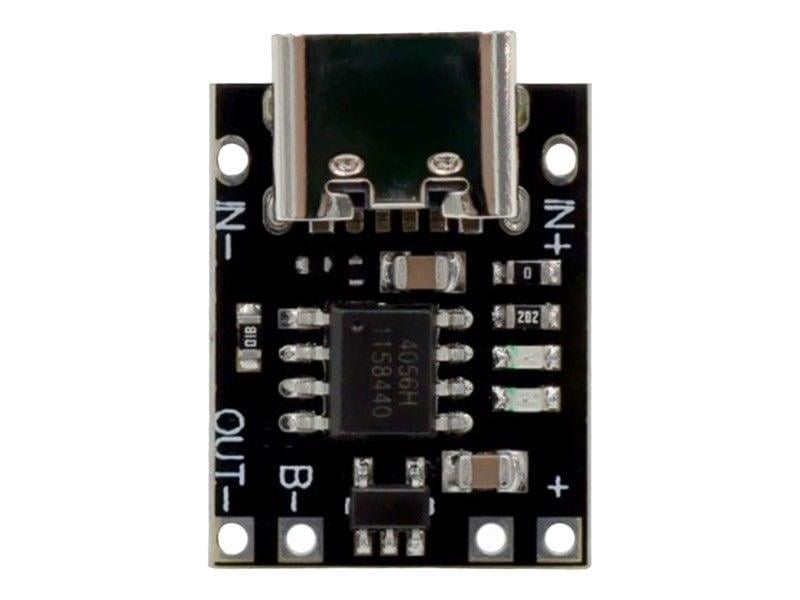

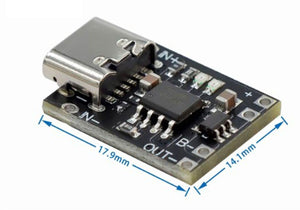

• Mini Kompakt Boyut: Standart TP4056 modüllerinden daha küçük form faktörü. Dar proje kutularına, powerbank gövdelerine ve kompakt cihaz içlerine kolay entegrasyon. B+/B− (pil) ve OUT+/OUT− (yük) bağlantı pad'leri.

Kullanım Alanları

1. DIY Powerbank ve Taşınabilir Güç — Tek hücre 18650/21700 powerbank projeleri; USB-C ile şarj ve yük çıkışı koruması. Mini boyut kompakt powerbank tasarımlarına uygun.
2. IoT ve Sensör Cihazları — Pil ile çalışan IoT modülleri, kablosuz sensörler ve uzaktan izleme cihazlarında şarj yönetimi.
3. Robotik ve Arduino/ESP Projeleri — Tek hücre lityum pille beslenen Arduino, ESP32 ve robotik projelerde güvenli şarj ve koruma.
4. Taşınabilir Elektronik ve LED Projeleri — Bluetooth cihazlar, LED aydınlatma, mini hoparlörler ve hobi elektroniğinde 1S pil şarjı.
5. Pil Koruma Uygulamaları — Koruma devresi olmayan çıplak 18650/21700/LiPo hücrelere şarj + koruma katmanı eklemek için.

❓ Sıkça Sorulan Sorular

1. Çıplak (korumasız) 18650 hücrede kullanabilir miyim?
Evet, bu modülün asıl avantajlarından biri budur. Modül hem şarj hem koruma fonksiyonu içerdiğinden, koruma devresi olmayan çıplak hücreleri (flat top 18650, 21700, LiPo) güvenle şarj eder ve aşırı deşarj/aşırı akım/kısa devreye karşı korur. Bağlantı: pil B+/B− pad'lerine, yük OUT+/OUT− pad'lerine bağlanır. Bağlantı polaritesine dikkat edin — ters bağlantı modülü yakar.

2. Şarj akımını artırabilir miyim?
Evet. Şarj akımı varsayılan olarak 1A'dır ve kart üzerindeki programlama direnci (Rprog) değiştirilerek ayarlanabilir. Ancak yüksek şarj akımında modül daha fazla ısınır — özellikle kapalı kutu montajında havalandırmaya dikkat edilmelidir. Düşük kapasiteli LiPo hücrelerde (örneğin 500 mAh altı) şarj akımının düşürülmesi hücre ömrü için faydalıdır.

3. LiFePO4 pilde kullanabilir miyim?
Hayır. Bu modül 4.2V kesme voltajlı standart Li-ion/LiPo hücreler için tasarlanmıştır. LiFePO4 hücreler 3.65V'a kadar şarj edilir — bu modülle LiFePO4 şarj etmek hücreyi aşırı şarj ederek hasar verir ve tehlike oluşturur. LiFePO4 için özel LiFePO4 şarj modülü kullanılmalıdır.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu modül yalnızca tek hücre (1S) Li-ion ve Li-Polymer piller için tasarlanmıştır; 2S ve üzeri seri paketlerde veya LiFePO4 (3.2V) hücrelerde kullanılamaz — LiFePO4 farklı şarj voltajı gerektirir, yanlış kullanım hücreye zarar verir ve tehlike oluşturur. Bağlantı sırasında polariteye kesinlikle dikkat edin — pil B+/B−, yük OUT+/OUT− pad'lerine bağlanır; ters bağlantı modülü anında yakar. İlk bağlantıda bağlantıları dikkatle kontrol edin. Yüksek kapasiteli hücrelerde 1A şarj akımı uzun şarj süresine yol açar; şarj akımını artırmak için kart üzerindeki Rprog direnci değiştirilebilir, ancak bu durumda modülün ısınmasına dikkat edilmelidir. Düşük kapasiteli LiPo hücrelerde (500 mAh altı) şarj akımının düşürülmesi hücre ömrü için faydalıdır. Şarj sırasında modül ısınabilir — kapalı kutu montajında havalandırma boşluğu bırakın. Lehim yaparken minimum ısı kullanın; mini boyutlu kartta SMD bileşenler birbirine yakındır ve aşırı ısıya duyarlıdır. Lityum pil şarjını yanmaz yüzeyde ve gözetim altında yapın. Modülün şarj fonksiyonu kadar koruma fonksiyonu da kritiktir — çıplak hücre kullanımında yük çıkışını mutlaka OUT+/OUT− üzerinden alın ki koruma devresi aktif olsun.
