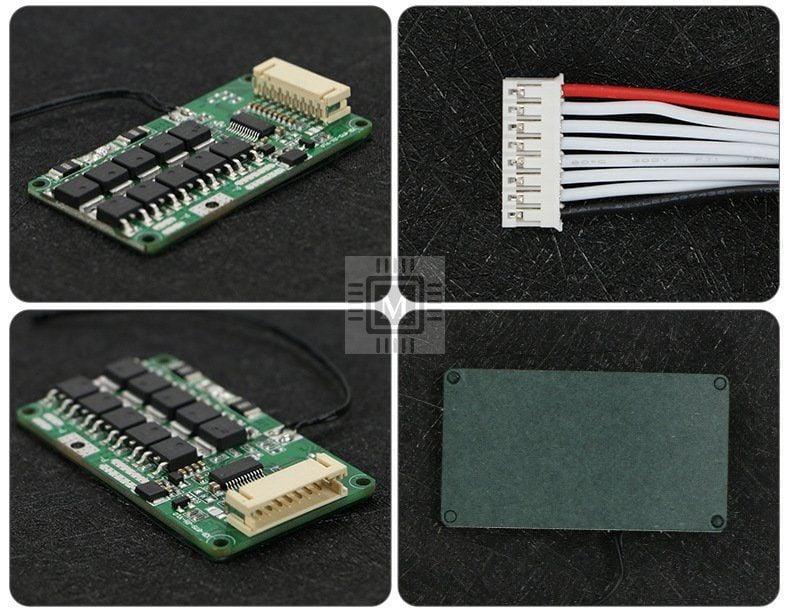

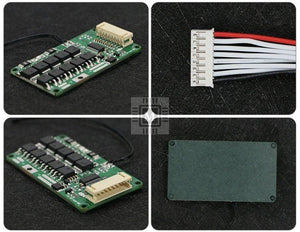

XR 7S 25A 29.4V Balanslı Lityum Batarya BMS - Tam Kapsamlı Koruma ve Kusursuz Dengeleme

24V/29.4V (7S) batarya paketi tasarlıyorsanız veya elektrikli bisikletinizin pillerini yeniliyorsanız, hücrelerin güvenliğini şansa bırakamazsınız. XR 7S 25A Balanslı Lityum Batarya Koruma Kartı (BMS), 7 adet seri bağlı lityum iyon pili profesyonelce yönetmek, dengelemek ve her türlü elektriksel tehlikeye karşı korumak için tasarlanmıştır.

60x33x7 mm'lik kompakt boyutlarına rağmen 25 Amper sürekli, 60 Amper anlık (pik) deşarj gücü sunan bu kart, "Ortak Port" (Common Port) mimarisi ile montaj karmaşasını ortadan kaldırır. İçerisindeki entegre balans (dengeleme) teknolojisi ve hassas ısı sensörleri, hücrelerinizin kapasitesini verimli bir şekilde kullanmanızı sağlarken, uzun yıllar performans kaybı yaşamadan güvenle çalışmasına olanak tanır.

Öne Çıkan Avantajlar ve Detaylı Özellikler

• Akıllı Balans (Dengeleme) Teknolojisi: Şarj esnasında hücrelerden biri 4.15V (±0.025V) şarj eşitleme gerilimine ulaştığında, 42mA'lik dengeleme akımı otomatik olarak devreye girer. Erken dolan pili frenleyerek diğer pillerin de tam kapasiteye ulaşmasını sağlar. Bu sayede hücre ölümleri engellenir ve batarya paketinizin kapasitesinden %100 faydalanırsınız.

• Milisaniyelik Tam Kapsamlı Elektronik Kalkan: Batarya hücrelerinden herhangi birinin voltajı 4.25V (±0.025V) seviyesini aştığında aşırı şarjı durdurur. Aynı şekilde voltaj 2.7V (±0.08V) seviyesinin altına düştüğünde deşarjı keserek pillerin tamamen boşalıp kimyasının bozulmasını engeller.

• Ekstrem Akım ve Düşük İç Direnç: Ana devre iletim direncinin 20mΩ'un (miliohm) altında olması sayesinde, yüksek güç çekimlerinde enerji kayıpları sıfıra iner. 25A sürekli deşarj ve cihaz zorlanmalarında devreye giren 60A anlık koruma akımı ile motorların bayılmasını önler, kart ağır yükler altında bile serin kalır.

• Çift Yönlü Aktif Isı Koruması: Üzerindeki termal yönetim donanımları sayesinde, şarj işlemi sırasında sıcaklık 50°C'yi, kullanım (deşarj) sırasında ise 70°C'yi bulduğunda sistemi anında uykuya alır. Pillerin aşırı ısınarak alev almasını veya patlamasını fiziksel olarak imkansız hale getirir.

• Ortak Port (Common Port) ve Ultra Düşük Tüketim: Şarj ve deşarj işlemleri aynı hattan (P-) yapıldığı için kablolama yükünü yarı yarıya azaltır. Bekleme modunda kartın kendi enerji harcaması sadece 30 mikroamperin altındadır (≤ 30uA). Cihazınızı uzun süre depoya kaldırsanız bile BMS kartı kendi kendine tüketim yapıp pilleri bitirmez.

Kullanım Alanları

• 24V (29.4V Tam Şarj) Elektrikli Bisiklet (E-Bike) ve Scooter lityum batarya paketleri

• Hoverboard, elektrikli kaykay, tekerlekli sandalye ve mikro mobilite bataryalarının hücre yenilemeleri

• Güneş enerjisi (Solar) destekli 7S taşınabilir güç istasyonları (Power Station)

• 24V besleme gerektiren medikal cihazlar ve portatif endüstriyel aydınlatmalar

• Özel yapım (DIY) 7S robotik donanımlar ve motorlu projeler

❓ Sıkça Sorulan Sorular

1. 7S ve 29.4V voltaj değerleri ne anlama geliyor?
"7S", 7 adet 3.7V nominal gerilime sahip lityum iyon pilin (18650, 21700 vb.) birbirine seri olarak bağlandığını ifade eder. Bu sistemin nominal (ortalama) voltajı yaklaşık 25.9V'tur. Pillerin her biri tam olarak (4.2V) dolduğunda ise paket voltajınız toplamda 29.4V seviyesine ulaşır. BMS kartı bu maksimum eşiğe göre kalibre edilmiştir.

2. Bağlantıyı nasıl ve hangi sırayla yapmalıyım?

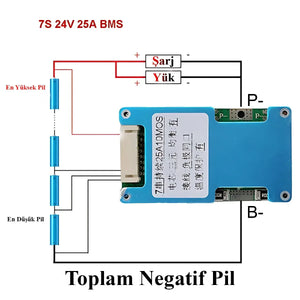

BMS kartının kısa devre yapmaması ve entegrelerin yanmaması için kablo bağlantı sırası hayatidir. İşleme daima ana eksi kutup olan B- üzerinden başlanmalıdır. Ardından sırasıyla çok telli balans soketi (B1, B2, B3, B4, B5, B6) pillerin ara bağlantılarına doğru voltaj sırasıyla lehimlenmeli ve son olarak ana artı kutup olan B+ bağlantısı yapılmalıdır. Güvenliğiniz için lehim işlemleri tamamen bittikten ve voltaj ölçümleri teyit edildikten sonra soket karta takılmalıdır.

3. Pilleri şarj etmek için adaptörü direkt bağlayabilir miyim?
BMS kartı akımı yöneten ve pilleri dengeleyen bir güvenlik modülüdür, kendi başına bir voltaj regülatörü veya 220V adaptör değildir. Bataryanızı güvenle doldurmak için kartın ortak port şarj/deşarj uçlarına mutlaka 29.4V değerinde, lityum bataryalara özel (CC/CV destekli) bir şarj cihazı bağlamanız gerekmektedir.

💡 Sipariş Notu

Bu ürün, lehimleme kolaylığı sağlaması adına çok telli hazır bağlantı soketiyle (kablo grubuyla) birlikte gönderilmektedir. Lityum batarya hücrelerinizi seri bağlamadan önce, tüm pillerinizin voltaj seviyelerinin birbiriyle aynı (dengeli) olduğundan kesinlikle emin olunuz. Projenizin büyüklüğüne göre ihtiyacınız olan adet miktarını sepetinize güvenle ekleyebilirsiniz.
