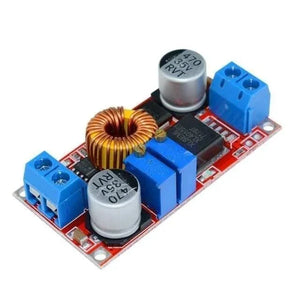

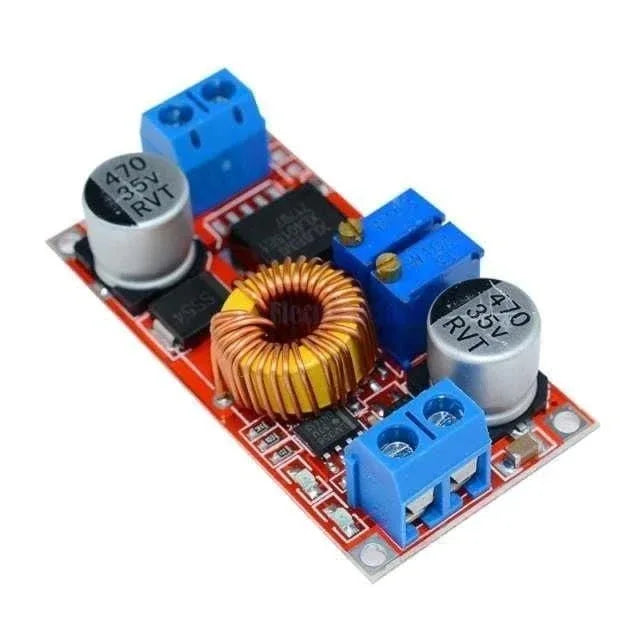

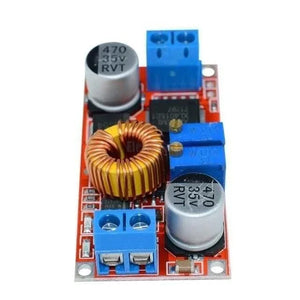

XL4015 Voltaj ve Akım Ayarlı Düşürücü Kart - Lityum Şarj Modülü

XL4015 Voltaj ve Akım Ayarlı Düşürücü Modül

Bu XL4015 voltaj düşürücü modül, yüksek verimli bir DC-DC "step-down" (buck) konvertördür. Entegre çok turlu trimpotlar sayesinde hem çıkış voltajını (CV - Sabit Voltaj) hem de çıkış akımını (CC - Sabit Akım) hassas bir şekilde ayarlamanıza olanak tanır. Bu çift kontrol yeteneği, modülü standart bir voltaj regülatöründen çok daha fazlası yapar; onu lityum batarya şarjı ve güç LED'i sürme gibi özel uygulamalar için vazgeçilmez kılar.

Modülün Temel Yetenekleri

• Hassas Voltaj ve Akım Kontrolü (CC/CV): Lityum iyon pillerin şarj algoritmasını (sabit akım, ardından sabit voltaj) mükemmel bir şekilde uygular ve LED'ler için stabil bir akım kaynağı görevi görür.
• Geniş Çalışma Aralığı: 4V'tan 38V'a kadar geniş bir giriş voltajını kabul ederek, 1.25V'tan 36V'a kadar ayarlanabilir bir çıkış sağlar.
• Yüksek Akım Kapasitesi: Maksimum 5A'e kadar çıkış akımı sunar. 3A veya 35W üzerindeki sürekli kullanımlarda, entegrenin soğutulması tavsiye edilir.
• Yüksek Verimlilik: %96'ya varan dönüşüm verimliliği sayesinde enerji kaybını ve ısı üretimini en aza indirir.
• Entegre Korumalar: 8A ile sınırlandırılmış kısa devre koruması ve aşırı ısınma durumunda çıkışı otomatik kesen termal koruma özelliklerine sahiptir.

Uygulama Alanları

• Lityum Batarya Şarj Devresi: Tek hücreli (1S) Li-ion pillerden 8 hücreli (8S) batarya paketlerine kadar (maks. 36V) tüm lityum bazlı piller için güvenli bir CC/CV şarj ünitesi olarak kullanılır.
• Güç LED Sürücüsü: Yüksek güçlü LED'leri ve LED dizilerini, akımlarını hassas bir şekilde sınırlayarak güvenli ve verimli bir şekilde sürer.
• Laboratuvar Tipi Güç Kaynağı: Elektronik prototipleme ve test aşamaları için ayarlanabilir, akım limitli bir masaüstü güç kaynağı oluşturmak için idealdir.
• Endüstriyel Kontrol ve Otomasyon: 24V gibi standart endüstriyel bir voltaj hattından, sensörler veya mikrodenetleyiciler için gereken 5V veya 12V gibi daha düşük voltajları elde etmek için kullanılır.
• Hobi Elektroniği ve Prototipleme: Çeşitli adaptörlerden veya güç kaynaklarından Arduino, Raspberry Pi gibi geliştirme kartları için gereken spesifik voltajı sağlar.

Teknik Özellikler

Kullanım Notları ve Sıkça Sorulan Sorular

Soru: Bu modül voltaj yükseltir mi?
Cevap: Hayır, bu bir "step-down" yani voltaj düşürücü modüldür. Giriş voltajı, ayarlamak istediğiniz çıkış voltajından her zaman en az 1.5V daha yüksek olmalıdır.

ÖNEMLİ UYARI: Giriş ters polarite koruması yoktur.
Cevap: Giriş terminallerinin (+) ve (-) kutuplarına dikkat ederek bağlantı yapınız. Ters bağlantı modülün kalıcı olarak hasar görmesine neden olur. Gerekirse giriş hattına seri bir diyot ekleyerek koruma sağlayabilirsiniz.
