XR 1S 10A LiFePO4 Pil Koruma Modülü (BMS)

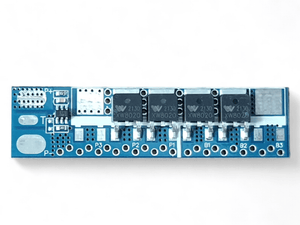

XR 1S 10A LiFePO4 Pil Koruma Modülü (BMS) — 4 MOSFET, Tek Hücre (3.2V LiFePO4, 47×8.5mm)

XR 1S 10A LiFePO4 Pil Koruma Modülü, tek hücreli (1S) LiFePO4 (Lityum Demir Fosfat) piller için tasarlanmış, 4 MOSFET'li bir koruma devresidir (BMS/PCM). LiFePO4 kimyasına özel voltaj eşikleriyle çalışan modül, pili aşırı şarj, aşırı deşarj, aşırı akım ve kısa devreye karşı koruyarak hem güvenli kullanım hem de uzun pil ömrü sağlar. Kompakt boyutu (47 × 8.5 × 3.5mm) sayesinde dar alanlara kolayca yerleştirilir.

Modül, 10A sürekli deşarj akımı ve 20A pik akım desteği sunar; düşük iç empedansı (15mΩ) ve çok düşük enerji sarfiyatı (5µA) ile verimli çalışır. LiFePO4 hücreler için doğru eşiklerde koruma sağlar: aşırı şarj koruması 3.65V, aşırı deşarj koruması 2.3V seviyesindedir. Bu sayede tek hücreli LiFePO4 pil ve batarya projelerinde güvenilir bir koruma çözümü sunar. Not: Bu modül LiFePO4 (3.2V nominal) hücreler içindir; standart 3.6V/3.7V Li-ion hücrelerle kullanılmamalıdır.

Öne Çıkan Özellikler

• 1S LiFePO4 (3.2V) Koruma: Tek hücreli Lityum Demir Fosfat pil koruma modülü.
• 4 MOSFET'li Tasarım: Verimli anahtarlama ve koruma.
• 10A Sürekli / 20A Pik Akım: Güçlü akım kapasitesi.
• LiFePO4'e Özel Eşikler: Aşırı şarj 3.65V, aşırı deşarj 2.3V.
• Düşük Empedans (15mΩ): Verimli enerji aktarımı.
• Çok Düşük Sarfiyat (5µA): Bekleme modunda minimum tüketim.
• Kompakt (47 × 8.5 × 3.5mm): Dar alanlara uygun; balanssız, soketsiz.

Kullanım Alanları

1. Tek Hücreli LiFePO4 Piller: 3.2V pil koruma uygulamaları.
2. Solar / Bahçe Aydınlatma: LiFePO4 kullanan sistemler.
3. Taşınabilir LiFePO4 Cihazlar: Güvenli enerji yönetimi.
4. DIY / Robotik Projeler: Tek hücre LiFePO4 koruma ihtiyacı.
5. Ölçüm ve Elektronik Cihazlar: LiFePO4 beslemeli uygulamalar.

❓ Sıkça Sorulan Sorular

1. Bu modül hangi pil için; kaç hücre destekler?
Modül, tek hücreli (1S) LiFePO4 (Lityum Demir Fosfat, 3.2V nominal) piller için tasarlanmıştır. Önemli: LiFePO4'e özel voltaj eşiklerine sahip olduğundan, standart 3.6V/3.7V Li-ion hücrelerle kullanılmamalıdır; yanlış kimyada kullanım güvenlik riski oluşturur.

2. Voltaj koruma eşikleri nedir?
LiFePO4 kimyasına uygun olarak: aşırı şarj koruması 3.65V (serbest bırakma 3.6V), aşırı deşarj koruması 2.3V (serbest bırakma 3V) seviyesindedir. Bu eşikler, standart Li-ion'un 4.2V şarj değerinden farklıdır ve LiFePO4 için doğru değerlerdir.

3. Akım kapasitesi nedir?
Modül 10A sürekli deşarj akımı ve 20A pik akım desteği sunar. Uygulamanızın sürekli akım ihtiyacının 10A içinde olmasına dikkat edin.

4. Bağlantı nasıl yapılır?
Bağlantı noktaları şöyledir: B+ pil artı, B− pil eksi, P+ şarj/deşarj artı, P− şarj/deşarj eksi. T ucu kullanımda değildir. Bağlantı sırasında kutuplara dikkat edin; ters bağlantı modüle ve pile zarar verebilir.

5. Balans ve soket özelliği var mı?
Bu modül balanssızdır (1S tek hücre olduğu için balansa gerek yoktur) ve soketsizdir (bağlantılar lehimleme ile yapılır). Kompakt boyutu (47 × 8.5 × 3.5mm) sayesinde dar alanlara kolayca yerleştirilir.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu ürün XR 1S 10A LiFePO4 pil koruma modülüdür (4 MOSFET, balanssız, soketsiz, 47×8.5×3.5mm). ⚠️ Kimya: modül yalnızca LiFePO4 (3.2V nominal) tek hücre içindir — aşırı şarj eşiği 3.65V'tur; standart 3.6V/3.7V Li-ion hücrelerle KULLANMAYIN (yanlış kimya güvenlik riski oluşturur). Akım: 10A sürekli / 20A pik — uygulamanızın sürekli akımı 10A içinde olmalı. Bağlantı: B+ (pil +), B− (pil −), P+ (şarj/deşarj +), P− (şarj/deşarj −); T ucu kullanılmaz. Kutuplara dikkat edin, ters bağlantı zarar verir; bağlantılar lehimleme ile yapılır. Kullanım: modülü kısa devreden, aşırı akımdan, nem ve aşırı sıcaktan koruyun; doğru montaj yapılmazsa koruma işlevi sağlanamaz. İade koşulu: kullanılmamış/lehimlenmemiş ürünler için mesafeli satış cayma/iade süresi geçerlidir; lehimlenmiş/kullanılmış üründe iade kabul edilmeyebilir.
