QC3.0 USB-A (Type-A) Hızlı Şarj Regülatör Devresi - 9–32V Giriş, 24W

QC3.0 USB-A (Type-A) Hızlı Şarj Regülatör Devresi – 9–32V DC Giriş, 24W'a Kadar Çıkış

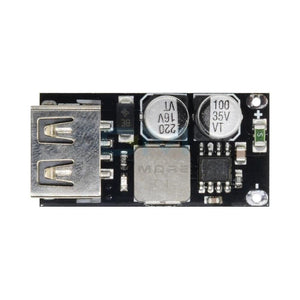

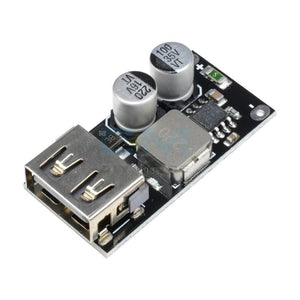

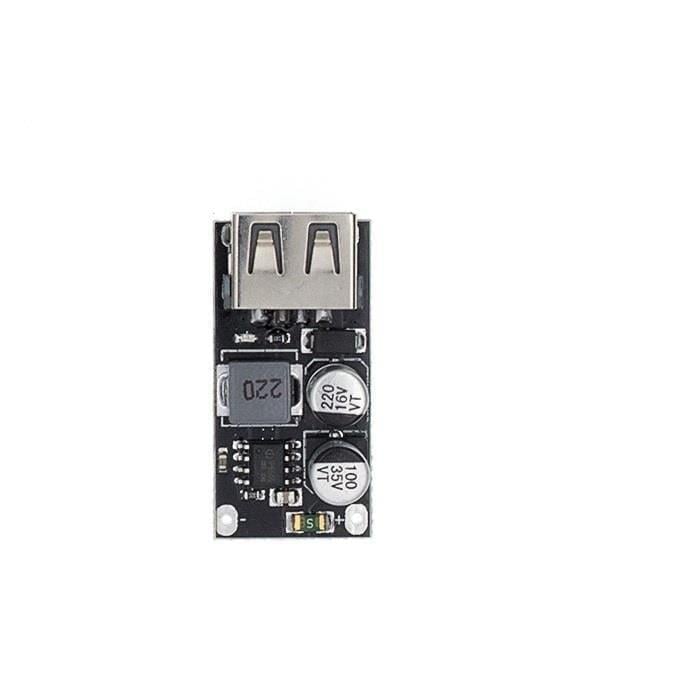

QC3.0 hızlı şarj regülatör devresi, uygun bir DC kaynaktan USB üzerinden cihaz beslemek ve şarj etmek için kullanılan kompakt bir elektronik modüldür. 9–32V DC giriş aralığı ve USB-A (Type-A) dişi çıkış soketiyle özel güç kaynağı ve hobi projelerine entegre edilebilir.

Çıkış başlangıçta 5V'tur. Uyumlu cihazla hızlı şarj iletişimi kurulduğunda çıkış, desteklenen profil doğrultusunda 5–12V aralığında ayarlanır. Belirtilen üst güç değeri 24W'tır; elde edilen güç beslemeye, cihaza, kabloya ve soğutma koşullarına bağlıdır.

Öne Çıkan Özellikler

• DC giriş: 9–32V aralığında uygun besleme ile çalışır.
• USB-A (Type-A) dişi çıkış: Uygun kabloyla USB üzerinden enerji aktarır.
• QC2.0 / QC3.0: Uyumlu cihazlarla hızlı şarj iletişimini destekler.

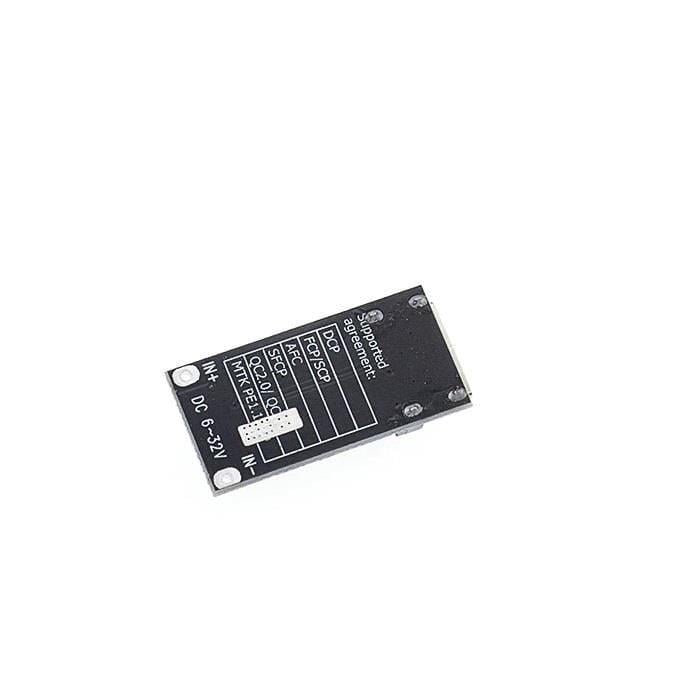

• Diğer protokoller: BC1.2, MTK PE1.1/PE2.0, FCP, AFC ve SFCP desteği belirtilir.
• Çıkış profilleri: 5V/3.4A, 9V/2.5A ve 12V/2A değerleri uygun çalışma koşullarında geçerlidir.
• Kompakt kart: 34×17×9.5mm ölçüleriyle proje kutularına yerleştirilebilir; soket çıkıntısı için ayrıca pay bırakılır.

Kullanım Alanları

1. Masaüstü projeleri: Uygun DC güç kaynağından USB çıkışı oluşturma.
2. Taşınabilir enerji kutuları: Gerilim aralığı uygun, korumalı bir besleme sistemine USB çıkışı ekleme.
3. Hobi elektroniği: Gerilim ve akım ihtiyacı uygun USB cihazlarını besleme.
4. Şarj istasyonu prototipleri: Uyumlu telefon ve cihazlarla hızlı şarj denemeleri.
5. Eğitim çalışmaları: DC besleme ve USB hızlı şarj davranışlarını inceleme.

❓ Sıkça Sorulan Sorular

1. Doğrudan 220V prize bağlanır mı?
Hayır. Giriş yalnızca 9–32V DC içindir. Şebekeden kullanım için uygun, yalıtılmış bir DC güç kaynağı gerekir.

2. Her telefonda 24W hızlı şarj sağlar mı?
Hayır. Cihazın ve kablonun desteklediği protokol, besleme kapasitesi ve çalışma koşulları sonucu belirler. 24W, her bağlantıda alınan sabit güç değildir.

3. USB çıkışı sürekli 12V mu verir?
Hayır. Varsayılan çıkış 5V'tur; daha yüksek gerilim için uyumlu hızlı şarj iletişimi gerekir. Her giriş geriliminde 12V çıkış elde edileceği varsayılmamalıdır.

4. 18650 pili doğrudan şarj edebilir mi?
Bu ürün USB cihaz besleme modülüdür. Çıplak pil hücresini USB çıkışına doğrudan bağlamayın; hücrenin kimyasına uygun ayrı bir şarj kontrol devresi gerekir.

5. Araç aküsüne veya güneş paneline doğrudan bağlanabilir mi?
Yalnız nominal gerilimin aralığa uyması yeterli değildir. Gerilim darbeleri, panelin açık devre gerilimi, sigorta ve giriş koruması proje özelinde değerlendirilmelidir.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu ürün, 9–32V DC girişli USB hızlı şarj regülatör kartıdır. ⚠️ Şebekeye veya çıplak pil hücresine doğrudan bağlamayın. Cihazınızın şarj protokolünü, besleme gerilimini ve montaj alanını kontrol edin. Enerji kesikken kartın kutup işaretlerine göre bağlantı yapın; iletken yüzeylere teması önleyin ve yeterli havalandırma sağlayın. İade ve garanti için mağazamızın ilgili politikalarını inceleyin. Çocukların erişemeyeceği yerde saklayın.
