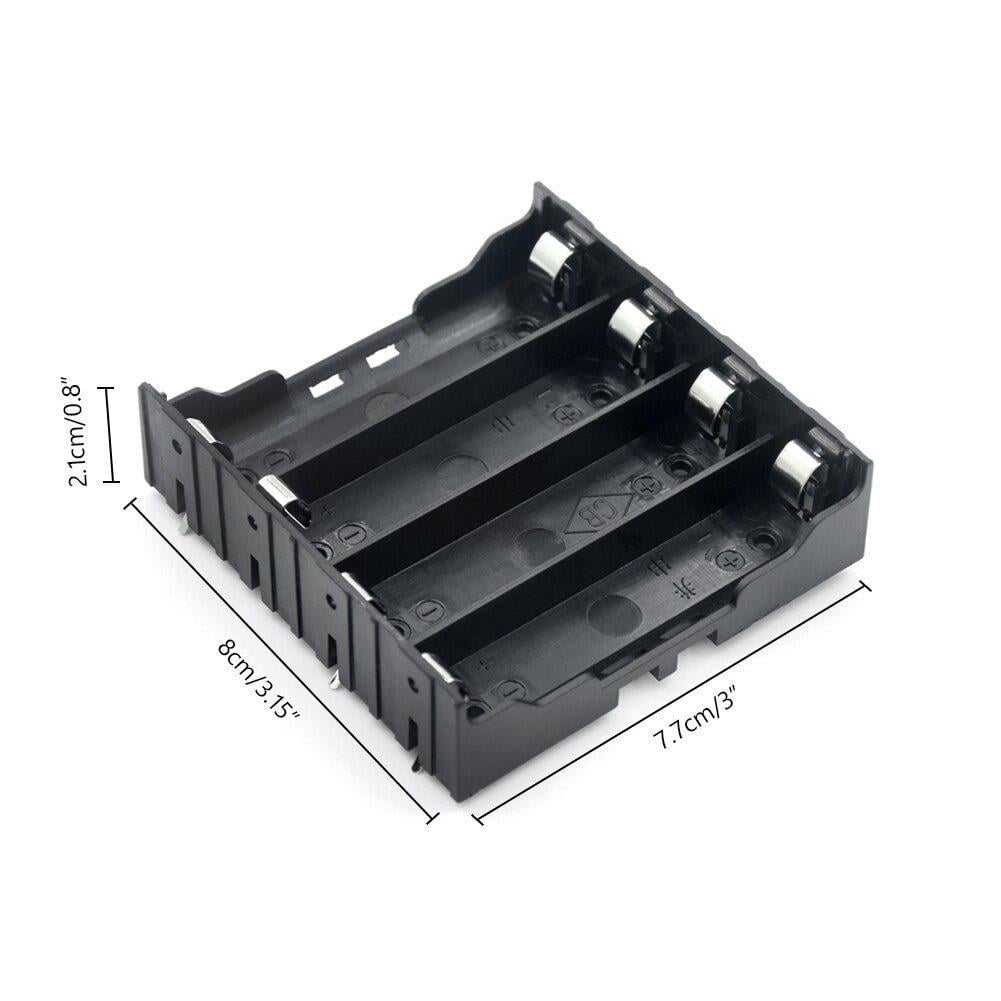

18650 4'lü PCB Tipi Pil Yuvası

18650 4'lü PCB Tipi Pil Yuvası — Dört Hücreli Lehimli Pinli Pil Yatağı (ABS, Siyah), 18650 Hücreler İçin

18650 4'lü PCB tipi pil yuvası, dört adet 18650 lityum hücreyi bir devre kartı üzerinde kullanmanızı sağlayan lehimli pinli bir pil yatağıdır. Yuvanın altından çıkan metal pinler bir devre kartına (PCB) lehimlenerek monte edilir; hücreler ise yuvaya elle kolayca takılıp çıkarılır. Yay ve kablo içermez — bağlantı tamamen alttaki lehim pinleri üzerinden yapılır. Üründe dahili seri veya paralel bağlantı bulunmadığından, dört hücreyi devre kartınızda istediğiniz gibi (4S seri, 4P paralel veya karışık) bağlayarak kendi batarya konfigürasyonunuzu oluşturabilirsiniz.

Yuva 18650 (18×65mm) boy silindirik hücreler içindir; dayanıklı ABS plastik gövdeye ve siyah renge sahiptir, ağırlığı yaklaşık 27gr'dır. Prototipleme, elektronik kart tasarımları, batarya paketi kurulumları ve çeşitli DIY güç projelerinde, dört 18650 hücreyi hücreye lehim yapmadan (yalnızca yuva pinlerini karta lehimleyerek), düzenli ve değiştirilebilir biçimde kullanmanın pratik bir yoludur.

Öne Çıkan Özellikler

• 4 Hücreli (Dörtlü): Dört adet 18650 hücre alır.
• 18650 Uyumlu: 18650 (18×65mm) boy silindirik hücreler için.
• PCB Tipi (Lehimli Pin): Alttan çıkan metal pinler devre kartına lehimlenerek monte edilir.
• Yay ve Kablo İçermez: Bağlantı doğrudan lehim pinleri üzerinden; temiz PCB montajı.

• Dahili Seri/Paralel Yok: İstediğiniz konfigürasyonu (4S, 4P vb.) siz kurarsınız.
• ABS Gövde, Siyah: Dayanıklı plastik, yaklaşık 27gr.
• Kolay Tak-Çıkar: Hücreler yuvaya elle takılır; hücreye lehim/punta gerekmez.

Kullanım Alanları

1. Batarya Paketi (Pack) Kurulumu: Dört 18650 hücreyle kart üzerinde seri/paralel pack.
2. Prototipleme ve Geliştirme: Devre kartı tasarımlarında değiştirilebilir hücre bağlantısı.
3. Fener ve DIY Güç Kaynakları: Dört hücreli taşınabilir projeler.
4. Özel Konfigürasyonlar: 4S (~14.8V) veya 4P gibi kendi düzeninizi kurma.
5. Değiştirilebilir Hücre Uygulamaları: Sık hücre değişimi gereken kurulumlar.

❓ Sıkça Sorulan Sorular

1. Kaç pil alır; hangi boy hücre için?
Bu yuva dört (4) adet 18650 hücre alır. 18650 (18×65mm) boy silindirik hücrelerle uyumludur. Farklı adette hücre gerekiyorsa, farklı adette bir yuva veya birden çok yuvanın birleştirilmesi gerekir.

2. Nasıl monte edilir; kablolu mu, yaylı mı?
Bu yuva ne kablolu ne de yaylıdır — PCB tipidir. Yuvanın altından çıkan metal pinleri bir devre kartına (PCB) lehimleyerek monte edersiniz; bağlantı bu pinler üzerinden yapılır. Hücrelerin kendisi yuvaya elle takılıp çıkarılır (hücreye lehim/punta gerekmez).

3. Üründe hazır seri/paralel bağlantı var mı?
Hayır. Bu yuvada dahili seri veya paralel konfigürasyon yoktur. Dört hücreyi devre kartınızda istediğiniz gibi bağlayabilirsiniz: örneğin 4S seri bağlantıyla voltajı toplarsınız (4 × 3.7V ≈ 14.8V nominal), 4P paralel bağlantıyla kapasiteyi artırırsınız. Bu, tasarımınızda tam esneklik sağlar.

4. Yuva hangi malzemeden; ağırlığı ne kadar?
Yuva ABS plastikten üretilmiştir, siyah renktedir ve ağırlığı yaklaşık 27gr'dır. ABS, elektronik yuvalarda yaygın kullanılan dayanıklı bir malzemedir.

5. Lityum hücre güvenliği için nelere dikkat etmeliyim?
Korumasız (çıplak) lityum hücrelerde kutupları doğru yerleştirin ve kısa devreye karşı dikkatli olun. Hücreleri yalnızca uygun şarj cihazı ve gerektiğinde koruma devresi (BMS) ile kullanın; aşırı şarj/deşarjdan kaçının. Özellikle seri (4S) bağlantıda hücrelerin dengeli şarjı için uygun bir BMS kullanılması önerilir. Lehim yaparken pinleri doğru kutupla kartınıza bağlayın.
