5S 18V/20V MAX (21V) 21A Matkap BMS

5S 18V/20V MAX (21V) 21A Matkap BMS — MT4540V5S Çip Setli 5 Hücreli Li-ion Batarya Koruma ve Dengeleme Devresi (Yan Sanayi Matkap Bataryaları İçin, Balanslı)

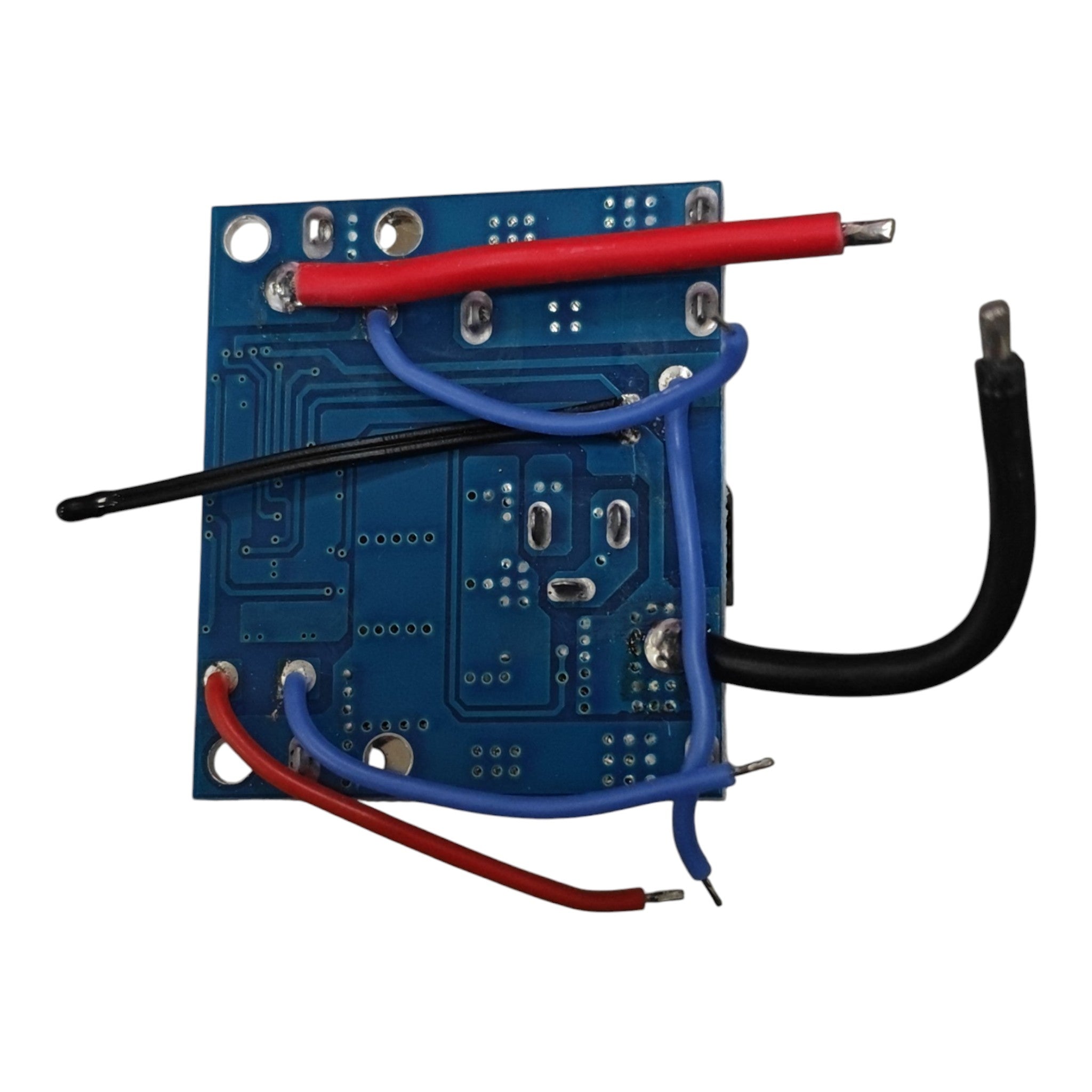

5S 21A matkap BMS, yan sanayi (muadil) akülü matkap bataryalarının yapımında ve onarımında kullanılan, 5 seri (5S) lityum iyon (Li-ion) paketleri koruyan, hücre dengeleme (balans) özellikli bir pil koruma devresidir (PCB / BMS). 18V nominal (5×3.6-3.7V) ve 21V tam şarj değerindeki paketler için tasarlanmıştır — bu, piyasada "18V" veya "20V MAX" olarak anılan akülü matkapların batarya sınıfıdır. Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devreye karşı çok yönlü koruma sağlar. 21A sürekli deşarj akımı ile matkabın motoruna yük altında gereken yüksek akımı destekler; güvenilir MT4540V5S çip seti ve 5 hücre için optimize edilmiş dengeleme sistemiyle paketin dengeli dolmasını ve uzun ömürlü çalışmasını sağlar.

Matkaplar, özellikle delme sırasında ve zorlandığında (yüksek tork/stall anında) yüksek akım çeker; bu BMS'in 21A sürekli kapasitesi hafif ve orta sınıf matkaplar için uygundur. 5×3.5cm kompakt boyutu sayesinde matkap batarya kasalarına ve 5S 18650 paketlere kolayca yerleşir. Yan sanayi matkap bataryası üretenler, eski/bozuk matkap akülerini yenileyenler ve DIY kullanıcılar için pratik ve ekonomik bir çözümdür. Devre yalnızca Li-ion (3.7V) hücrelerle kullanılır; LiFePO4 (3.2V) veya farklı seri sayılı paketlerde kullanılmaz.

Öne Çıkan Özellikler

• Yan Sanayi Matkaplar İçin: 18V / 20V MAX akülü matkap bataryası yapımı ve onarımına uygun 5S koruma.
• 21A Sürekli Deşarj: Matkap motorunun yük altındaki yüksek akım ihtiyacını destekler (hafif-orta sınıf).
• "18V = 20V MAX" Uyumlu: Her iki isimlendirmeyle anılan 5S matkap paketleri için uygun.
• MT4540V5S Çip Seti + Balans: Güvenilir yönetim; 5 hücre için optimize dengeleme, dengeli şarj.
• Çok Yönlü Koruma: Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması.
• Kompakt Boyut (5×3.5cm): Matkap batarya kasalarına ve 18650 paketlere kolay entegrasyon.
• Ekonomik Onarım Çözümü: Bozuk matkap akülerini yenilemek için uygun maliyetli.

Kullanım Alanları

1. Yan Sanayi Akülü Matkap Bataryaları: 18V/20V MAX muadil matkap pack üretimi (ana kullanım).
2. Matkap Aküsü Onarımı/Yenileme: Eski veya bozuk 5S matkap bataryalarının yenilenmesi.
3. Akülü Vidalama ve El Aletleri: 18V/20V MAX sınıfı 5S aletler.
4. DIY 5S Batarya Paketleri: Hobi ve profesyonel 18V pack yapımı.
5. Diğer 5S Li-ion Uygulamaları: Orta-yüksek güçlü taşınabilir sistemler.

❓ Sıkça Sorulan Sorular

1. ⚠️ "18V" mi "20V MAX" mı? Matkabım hangisi? (EN ÇOK KARIŞTIRILAN KONU)
İkisi de aynı 5S Li-ion paketi ifade eder — sadece farklı isimlendirme kullanılır:

• 18V (nominal): Paketin çalışma boyunca ortalama voltajı (5 × 3.6V = 18V). Bazı markalar bu değeri yazar.
• 20V MAX (tepe): Aynı paketin tam dolu hâldeki en yüksek voltajı (5 × 4.0-4.2V ≈ 20-21V). Bazı markalar pazarlama için bu değeri yazar.

Yani "18V matkap" ile "20V MAX matkap" elektriksel olarak aynıdır ve ikisi de 5S pakettir; bu BMS her ikisi için de uygundur. Matkabınızın etiketinde 18V, 18V+, 20V veya 20V MAX yazması fark etmez — hepsi 5S'tir. (Farklı olan tek şey isimlendirme; hücre sayısı ve şarj voltajı aynıdır: tam şarj 21V.)

2. 21A matkabım için yeterli mi?
Matkaplar, normal delmede orta seviyede, ancak zorlandığında/sıkıştığında (stall anında) çok yüksek akım çeker. Bu BMS'in 21A sürekli kapasitesi, hafif ve orta sınıf yan sanayi matkaplar için uygundur. Ağır hizmet/profesyonel matkaplar (büyük darbeli matkaplar, yüksek tork modelleri) daha yüksek akım çekebilir; bu durumda BMS koruma amacıyla devreyi kesebilir. Matkabınızın çektiği akımı biliyorsanız 21A ile karşılaştırın; emin değilseniz orta sınıf matkaplar için bu değer genelde yeterlidir. Önemli: BMS'in akım kapasitesi kadar, kullandığınız hücrelerin de yüksek akım (high-drain) verebilmesi gerekir — düşük akımlı hücrelerle matkap zorlandığında güç düşer ve hücreler ısınır.

3. Bu BMS dengeleme (balans) yapıyor mu?
Evet, bu BMS hücre dengeleme (balans) özelliğine sahiptir — 5 hücre için optimize edilmiş dengeleme sistemi içerir. Balans, şarj sırasında 5 hücrenin voltajlarını birbirine yaklaştırır; böylece bir hücre aşırı dolarken diğeri eksik kalmaz. Bu, matkap bataryasının dengeli dolmasını ve hücre ömrünün uzamasını sağlar. En iyi sonuç için paketi birbirine yakın voltajlı, eşleştirilmiş hücrelerle kurun.

4. Bu BMS hangi hücrelerle kullanılır; matkap için nasıl hücre seçmeliyim?
BMS yalnızca 5 seri (5S) Li-ion hücrelerle kullanılır (18V nominal / 21V tam şarj). LiFePO4 (3.2V) ile KULLANILMAZ. Matkap bataryası için hücre seçimi kritiktir: matkaplar yüksek akım çektiğinden, yüksek akım (high-drain) verebilen 18650 veya 21700 hücreler kullanmalısınız (örneğin yüksek deşarj akımlı modeller). Düşük kapasiteli/düşük akımlı normal hücreler matkapta zorlanır, çabuk ısınır ve performans düşer. Hücrelerin sürekli akım değeri, matkabın çektiği akımı karşılayacak şekilde (gerekirse paralel hücrelerle) seçilmelidir.

5. Bağlantı nasıl yapılır; nasıl şarj edilir?

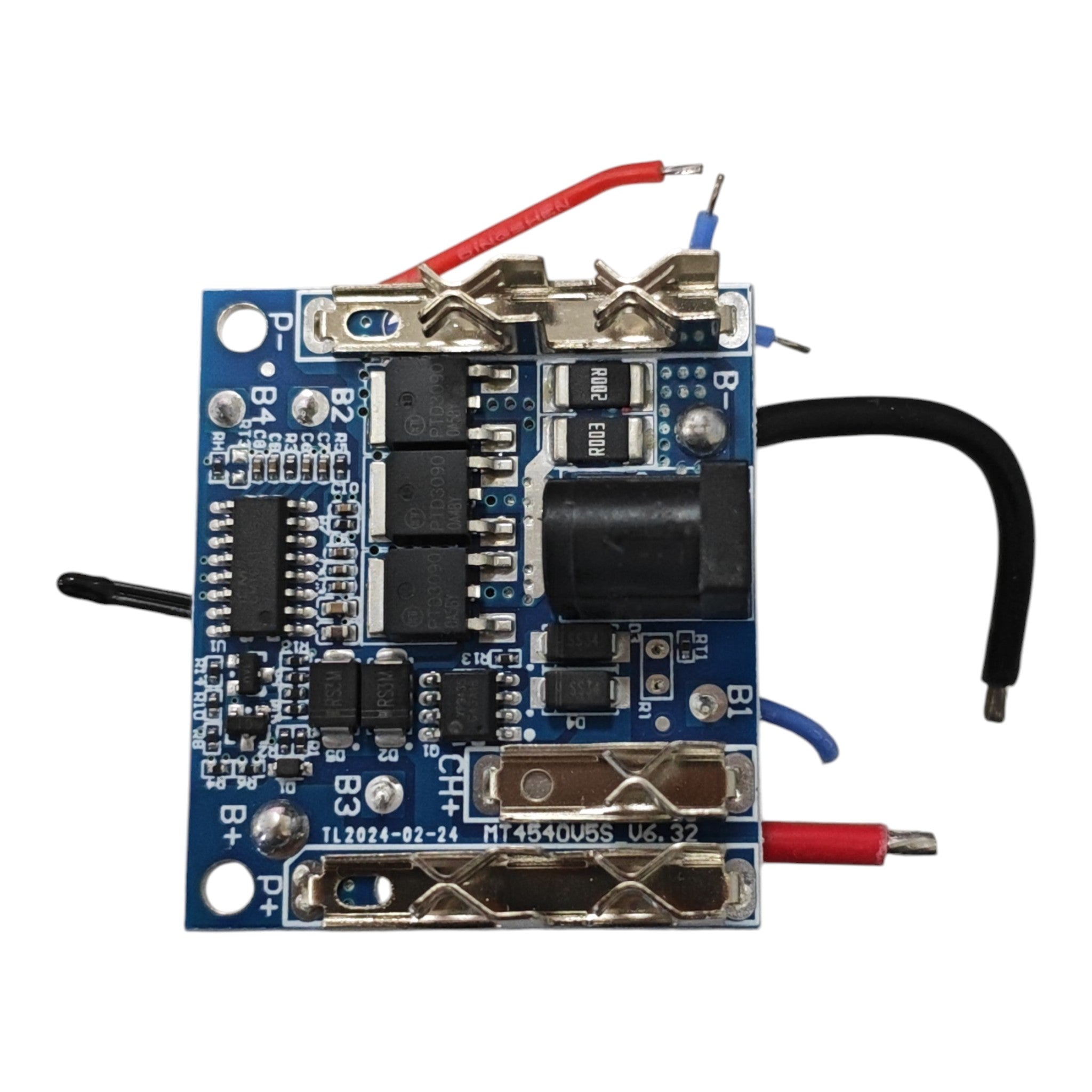

Devrenin B− (batarya eksi), B+ (batarya artı), P− ve P+ (çıkış) uçları ile 5 hücreyi ayrı ayrı izleyen balans/algılama uçları vardır. Balans kablolarını doğru sırayla bağlayın; yanlış sıra BMS'i ve hücreleri kalıcı olarak yakar. Şarj için 5S Li-ion'a uygun 21V CC-CV şarj cihazı (matkabın orijinal şarj aleti 5S/21V ise o da kullanılabilir) gereklidir; farklı voltajlı şarj cihazı bağlamayın. Koruma değerleri: tam şarj 21V (hücre başına ~4.2V), kesme voltajı ~15V (hücre başına ~3.0V).

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu ürün 5S 21A matkap BMS'tir (MT4540V5S çip setli, dengeleme özellikli) ve yan sanayi 18V / 20V MAX akülü matkap bataryalarının yapımı/onarımında, yalnızca 5 seri Li-ion (18V nominal / 21V tam şarj) paketlerde kullanılır. "18V = 20V MAX": matkabınız 18V veya 20V MAX yazsa da ikisi de aynı 5S pakettir; bu BMS her ikisine de uygundur. ⚠️ Kimya uyumu: bu BMS Li-ion (3.7V) hücreler içindir; LiFePO4 (3.2V) hücrelerle KULLANMAYIN — koruma eşikleri Li-ion'a göredir, LiFePO4 ile yanlış çalışır ve tehlike oluşturur. Farklı seri sayılı (4S, 6S vb.) paketlerde de kullanmayın. ⚠️ Akım ve hücre seçimi (matkap için kritik): sürekli 21A değerini aşmayın; matkap yüksek akım çektiğinden, BMS kadar hücrelerin de yüksek akım (high-drain) verebilmesi şarttır — düşük akımlı hücreler matkap zorlandığında ısınır ve güç düşer. Ağır profesyonel matkaplarda akım ihtiyacını 21A ile karşılaştırın. ⚠️ Bağlantı: B−, B+, P−, P+ ve hücre balans/algılama uçlarını doğru sırayla bağlayın; yanlış sıra BMS'i ve hücreleri kalıcı olarak yakar. Bağlantı öncesi 5 hücrenin voltajının birbirine yakın (dengeli) olduğundan emin olun. Şarj: 5S Li-ion için uygun 21V CC-CV şarj cihazı kullanın (matkabın orijinal şarjı 5S/21V ise uyumludur); farklı voltajlı şarj cihazı bağlamayın. Kurulum: lehim yaparken kısa devreye dikkat edin, çıplak temasları yalıtın; devreyi metal gövdeye/matkap kasasına doğrudan temas ettirmeyin, yalıtım kullanın. Uygun kesitte kablo ve nikel kullanın (matkap yüksek akım çeker). Güvenlik: BMS son güvenlik katmanıdır, tek başına tüm güvenliği garanti etmez; doğru hücre, doğru şarj cihazı ve düzgün montajla birlikte kullanılmalıdır. Devreyi suya, neme ve aşırı sıcağa maruz bırakmayın. Batarya paketi yapımı deneyim gerektirir; emin değilseniz uzmandan destek alın. İade koşulu: kullanılmamış ve orijinal ambalajlı ürünler için mesafeli satış cayma/iade süresi geçerlidir; lehimlendikten/kurulduktan sonra iade kabul edilmeyebilir. Elektronik atıkları evsel çöpe atmayın; geri dönüşüm/toplama noktalarına teslim edin. Çocukların erişemeyeceği yerde saklayın.
