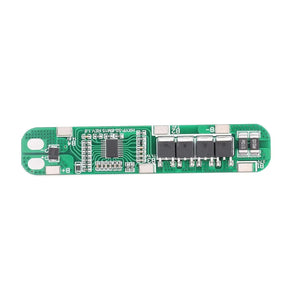

5S 15A 18.5V-21V 18650 Li-ion BMS Koruma Kartı | DIY Powerbank ve Batarya Paketi Projeleri İçin Ekonomik Koruma Çözümü

5S 15A BMS (Battery Management System), 5 hücre seri bağlı Li-ion/LiPo batarya paketleri için tasarlanmış kompakt bir koruma devresidir. 18.5V nominal (5 × 3.7V) ve 21V tam şarj (5 × 4.2V) voltaj aralığında çalışır; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması sağlayarak 5S Li-ion batarya paketlerini güvenli şekilde kullanmanızı mümkün kılar. 15A sürekli deşarj akımı desteği ile orta güçlü DIY projeler, elektrikli araç dönüşümleri, portatif güç istasyonları ve 18.5V alet bataryaları için uygun kapasitede güç yönetimi sunar.

5S (18.5V) voltaj konfigürasyonu, hobi elektroniği ve DIY projelerde yaygın tercih edilen bir voltaj segmentidir. Dewalt 18V/20V MAX, Makita LXT 18V serisi alet bataryalarının genellikle 5S yapıda olduğu bilinir; benzer şekilde birçok orta segment e-scooter, mini elektrikli araç ve portatif güç istasyonu 5S Li-ion paketler kullanır. Bu BMS, 18650, 21700 veya LiPo hücrelerle kurulan 5S paketlerinize dahili koruma katmanı ekleyerek aşırı şarj patlamalarından, derin deşarj hasarlarından ve kısa devre yangınlarından pili ve cihazı korur. Pasif balans özelliği, hücre voltajlarını şarj sırasında eşitleyerek paket ömrünü uzatır.

Öne Çıkan Özellikler

• 5S Konfigürasyon — 18.5V Nominal / 21V Tam Şarj: 5 hücre seri Li-ion/LiPo paket için optimize. 5 × 3.7V = 18.5V nominal, 5 × 4.2V = 21V tam şarj, 5 × 3.0V = 15V deşarj kesme voltajı.
• 15A Sürekli Deşarj Akımı: Orta güçlü DIY projeler için yeterli. E-scooter, mini elektrikli araç, 18V alet dönüşümleri ve portatif güç istasyonları için uygun kapasiteli koruma.
• Kapsamlı Koruma Katmanları:
  • Aşırı şarj koruması — hücre başına 4.25V–4.30V üzerinde şarjı keser
  • Aşırı deşarj koruması — hücre başına 2.5V–2.75V altında çıkışı keser
  • Aşırı akım koruması — 15A üzerinde çıkışı keser
  • Kısa devre koruması — anlık kesme ile pil ve cihaz güvenliği
• Pasif Balans Özelliği: Şarj sırasında 5 hücrenin voltajlarını eşitler. Dengeli hücre voltajları paket ömrünü uzatır ve erken arızaları önler. Balans akımı genellikle 40–60 mA civarındadır.
• Ortak Giriş/Çıkış (Common Port) Yapı: Şarj ve deşarj tek kablo üzerinden yapılır. Bağlantı basit — B+, B1, B2, B3, B4, B− hücre bağlantı noktaları ve P+, P− paket çıkış noktaları.

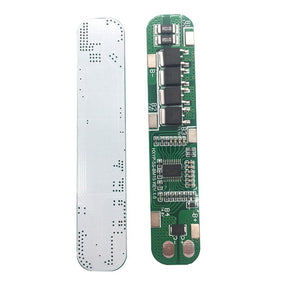

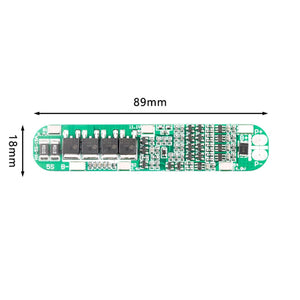

• Kompakt PCB Tasarımı: Küçük boyutlu devre kartı sayesinde DIY paket kutularına kolay yerleşim. Pil paketi gövdesi veya proje kutusu içinde az yer kaplar.

Kullanım Alanları

1. DIY 18V/20V Elektrikli Alet Bataryaları — Dewalt, Makita, Ryobi, Bosch eski batarya paketlerini 18650/21700 hücrelerle yeniden inşa projeleri.
2. E-Scooter ve Mini Elektrikli Araç Dönüşümleri — Başlangıç seviyesi e-scooter, elektrikli kaykay ve küçük hobi elektrikli araç projeleri.
3. Portatif Güç İstasyonu ve DIY Powerbank — 5S Li-ion paketli taşınabilir güç kaynakları, kamp enerji paketleri ve acil durum güç istasyonları.
4. Hobi Robot ve DIY Projeler — Büyük ölçekli hobi robotları, yüksek güçlü motorlu projeler ve 18V giriş kabul eden endüstriyel DIY uygulamalar.
5. 5S Li-ion Test ve Eğitim Platformları — Elektronik eğitim atölyeleri, üniversite proje kitleri ve batarya yönetim sistemi öğrenim platformları.

❓ Sıkça Sorulan Sorular

1. Balanslı mı balanssız mı, nasıl anlarım? Bu BMS pasif balans özelliğine sahiptir — hücrelerin voltajlarını şarj sırasında dengelemeye çalışır. Balanssız BMS'ler (yalnızca koruma sağlayan, balans yapmayan) daha ucuzdur ancak uzun vadede hücre voltajları dengesizleşir ve paket erken ömrünü tamamlar. DIY projelerde balanslı BMS tercih etmek uzun ömür için kritiktir.

2. Şarj cihazı nasıl seçilir? 5S Li-ion paket için 21V (5 × 4.2V) CC-CV şarj cihazı kullanılmalıdır. Şarj akımı BMS'in 15A sınırının altında olmalı; tipik 2A–5A şarj cihazları uygundur. Li-ion şarj cihazı 4.2V/hücre ile şarj eder — LiFePO4 şarj cihazları (3.65V/hücre) bu BMS ile uyumsuzdur ve paketi yeterince şarj edemez.

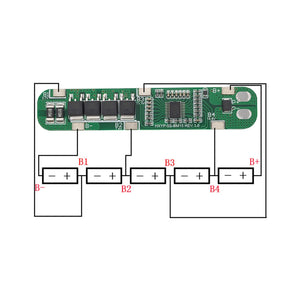

3. BMS nasıl bağlanır? Hücreler seri bağlanır: birinci hücrenin (+) kutbu BMS'in B+ noktasına, birinci hücrenin (−) ile ikinci hücrenin (+) birleşim noktası B1'e, ikinci-üçüncü birleşim B2'ye, üçüncü-dördüncü B3'e, dördüncü-beşinci B4'e, beşinci hücrenin (−) kutbu B−'ye bağlanır. Paket çıkışı (yüke giden kablo) P+ ve P− üzerinden alınır. Bağlantı sırasını B− → B1 → B2 → B3 → B4 → B+ olarak takip edin; yanlış sıra BMS'e zarar verir.

💡 Sipariş Notu

Bu BMS yalnızca Li-ion ve Li-Polymer hücrelerle uyumludur; LiFePO4 hücrelerle kullanılamaz — LiFePO4 kimyası 3.65V/hücre şarj kesme voltajına sahipken bu BMS 4.2V/hücre için tasarlanmıştır. Paket yapımında aynı marka, aynı model ve aynı kapasitede eşleştirilmiş hücreler kullanın; farklı hücreleri karıştırmak dengesiz deşarj, aşırı ısınma ve erken paket arızasına yol açar. Hücreleri BMS'e bağlarken B− → B1 → B2 → B3 → B4 → B+ sırasını takip edin; yanlış sıra veya ters polarite BMS'i kalıcı olarak yakar. Bağlantı sırasında multimetreyle voltajları kontrol edin: B+ - B− arası 18.5V–21V olmalı; B1-B2, B2-B3, B3-B4, B4-B+ arası yaklaşık 3.7V–4.2V olmalıdır. Hücreler arası bağlantılarda punta kaynak ile nikel şerit yöntemi önerilir; doğrudan lehim hücrenin iç yapısına zarar verebilir — lehim zorunluysa işlemi hızlı ve minimum ısıyla tamamlayın. 15A sınırı sürekli akım içindir; anlık kalkış akımları (motor başlangıç akımları) daha yüksek olabilir — yüksek akım gerektiren uygulamalarda 20A veya 30A BMS tercih edilmelidir. Paket montajı tamamlandıktan sonra ilk şarj öncesi her hücrenin voltajını ayrı ayrı ölçün; 3.5V–3.8V aralığında olmayan hücreleri şarj etmeyin, önce balans yapın. Li-ion pil paketleri yanıcı ve tehlikelidir — ilk şarjı yanmaz ortamda (LiPo Safe Bag veya metal kutu içinde) gözetim altında yapın. Batarya paketi montajı elektrik ve pil bilgisi gerektirir; deneyiminiz yoksa profesyonel destek alın.
