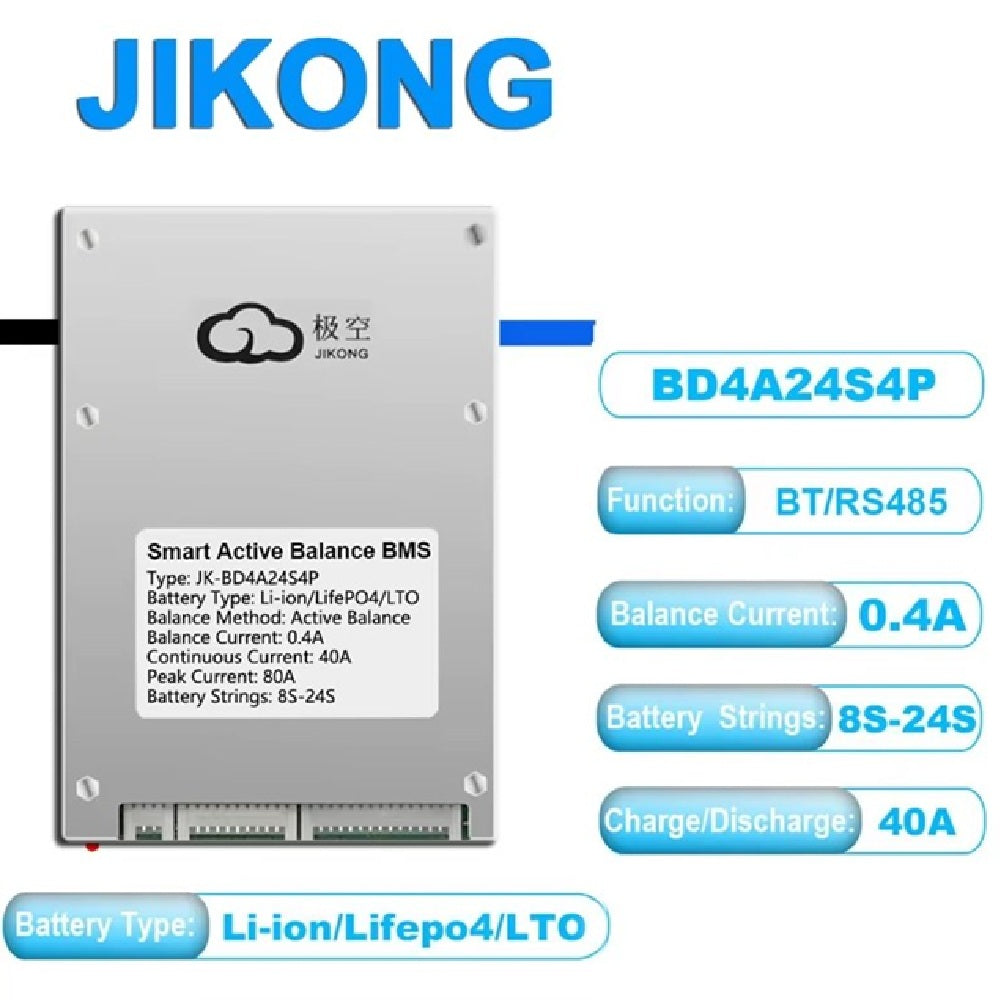

JK Smart BMS JK-BD4A24S4P 8S-24S 40A 0.4A (400mA)

JK Smart BMS JK-BD4A24S4P 8S-24S 40A — 0.4A (400mA) Aktif Balanslı, Bluetooth'lu Akıllı Batarya Yönetim Sistemi (Li-ion / LiFePO4 / LTO, Çift NTC)

JK Smart BMS (JK-BD4A24S4P), orta ve düşük akımlı lityum batarya paketlerini güvenli, verimli ve akıllı biçimde yönetmek için tasarlanmış, 0.4A (400mA) aktif balanslı, Bluetooth bağlantılı bir batarya yönetim sistemidir (BMS). JK-BD serisinin giriş seviyesi modelidir; kompakt boyutu ve 40A akım kapasitesiyle küçük/orta ölçekli enerji depolama, e-bike ve hobi paketleri için idealdir. Hücrelerin gerilimini, akımını ve sıcaklığını sürekli izleyip kontrol eder; aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık gibi risklere karşı paketi korur. 400mA kapasitör tabanlı aktif balans ile hücreler arasındaki gerilim farklarını enerjiyi aktararak dengeler; bu, fazla enerjiyi ısı olarak harcayan pasif dengelemeye kıyasla daha verimlidir ve hücre ömrünü uzatır. Bluetooth bağlantısı ve mobil uygulaması sayesinde her hücrenin gerilimini, paket durumunu, akımı ve sıcaklığı gerçek zamanlı takip edebilir; koruma eşiklerini (aşırı şarj, deşarj, kısa devre, sıcaklık) uygulama üzerinden özelleştirebilirsiniz. 2 adet NTC sıcaklık sensörü ile batarya ve çevre sıcaklığı eş zamanlı izlenir. Kutusundan dahili başlatma butonu çıktığı için ayrıca buton satın almanıza gerek kalmaz.

JK-BD4A24S4P geniş bir hücre ve kimya aralığını destekler: Li-Ion, LiFePO4 ve LTO kimyaları için 8S-24S yapılandırmalar kurulabilir (8S'den 24S'e kadar tüm ara seriler); pil türü, seri sayısı ve voltaj limitleri uygulama üzerinden ayarlanır. Akım kapasitesi 40A sürekli deşarj, 60A tepe (peak) akım ve 40A sürekli şarj'dır; bu değerler, düşük/orta güçlü uygulamalar için uygundur (yüksek akım gerektiren projeler için serinin 150A veya 200A modellerini tercih edin). Bu model ortak port yapısındadır ve batarya paketinden kendinden beslenir. Kurulumda B+ bağlantısı kritiktir: balans kablosunun NTC'ye yakın son kablosu olan B+, bataryanın artısına mutlaka bağlanmalıdır (örneğin 8S için B+ ile B8 birlikte batarya artısına bağlanır); bu bağlantı yapılmazsa BMS çalışmaz. Not: Bu modelde CANBUS özelliği bulunmamaktadır. Ölçüsü 116×83×17.6mm'dir; menşei Çin'dir (JK markası). Güneş enerjisi depolama, e-bike, karavan ve düşük/orta güçlü off-grid uygulamalar için uygundur.

Öne Çıkan Özellikler

• 0.4A (400mA) Aktif Balans: Kapasitör tabanlı aktif hücre dengeleme; enerjiyi aktararak dengeler, pasif sistemlerden daha verimli, hücre ömrünü uzatır.
• 8S-24S + Li-ion / LiFePO4 / LTO: Geniş kimya ve hücre desteği; pil türü ve seri sayısı uygulamadan seçilebilir.
• 40A Deşarj / 60A Tepe / 40A Şarj: Düşük/orta güçlü uygulamalar için ideal; ortak port, batarya kendinden beslemeli.
• Bluetooth + Uygulama: Gerçek zamanlı izleme ve kablosuz parametre ayarı; koruma eşikleri özelleştirilebilir.
• Çift NTC Sıcaklık Sensörü: 2 adet NTC ile batarya ve çevre sıcaklığı eş zamanlı takip; ayarlanabilir sıcaklık koruması.
• Dahili Başlatma Butonu Dahil: Ayrıca buton almaya gerek yok; kutudan çıkar çıkmaz hazır kullanım.
• Kompakt Tasarım: 116×83×17.6mm; küçük paketlere kolay entegrasyon; kutuda 26 pin ve 2 NTC'li kablo dahil.

Kullanım Alanları

1. Küçük/Orta Güneş Enerjisi Depolama: Düşük/orta akımlı LiFePO4/Li-ion enerji depolama paketleri.
2. Elektrikli Bisiklet ve Scooter: Orta güçlü e-bike ve hafif sürüş paketleri.
3. Karavan ve Off-Grid: Düşük/orta güçlü karavan ve bağımsız güç sistemleri.
4. Hobi ve DIY Paketler: Yüksek hücre sayılı (8S-24S) ancak orta akımlı güç paketleri.
5. Yedek Güç Sistemleri: Düşük/orta akımlı (CAN gerektirmeyen) yedekleme paketleri.

❓ Sıkça Sorulan Sorular

1. Kaç hücreli paketlerde ve hangi kimyalarda kullanabilirim?
Bu BMS 8S-24S aralığını destekler ve Li-Ion, LiFePO4 ve LTO kimyalarıyla çalışır (8S'den 24S'e kadar tüm ara seriler). Kurulumdan önce uygulama üzerinden pil türünü, seri sayısını ve voltaj limitlerini doğru girin (ayar şifresi: 123456); yanlış kimya/hücre sayısı ayarı ciddi güvenlik riski oluşturur. Bağlantı şifresi 1234'tür.

2. 40A akım benim paketim için yeterli mi?
Bu model 40A sürekli deşarj, 60A tepe ve 40A sürekli şarj sağlar; düşük/orta güçlü uygulamalar için uygundur. Paketinizin sürekli çektiği/verdiği akımın 40A'in altında olduğundan emin olun. Daha yüksek akım gerektiren (yüksek güçlü invertör, güçlü motor vb.) projeler için serinin 150A (JK-BD6A24S15P) veya 200A (JK-B2A24S20P) modellerini tercih etmelisiniz. Yüksek demeraj (inrush) akımı olan yüklerde kısa devre koruma süresini uygulamadan 10.000ms'ye uzatabilirsiniz.

3. 400mA aktif balans nedir; CANBUS var mı?
Aktif balans, enerjiyi dolu hücrelerden düşük hücrelere aktararak dengeleme yapar (bu modelde 400mA, kapasitör tabanlı); pasif dengelemeye (enerjiyi ısı olarak harcayan) göre daha verimlidir ve paket ömrünü artırır. Haberleşme tarafında dahili Bluetooth (JK uygulaması ile izleme/ayar) bulunur; ancak bu modelde CANBUS özelliği YOKTUR. İnvertörle CAN haberleşmesi gereken sistemler için CAN destekli üst JK modellerini tercih edin.

4. Kurulumda nelere dikkat etmeliyim; BMS nasıl başlatılır?
En kritik adım B+ bağlantısıdır: balans kablosunun NTC'ye yakın son kablosu olan B+, bataryanın artısına mutlaka bağlanmalıdır (8S için B+ ile B8 birlikte batarya artısına). Bu bağlantı olmadan BMS çalışmaz. Montaj sonrası yükü hemen bağlamayın; önce testleri tamamlayın. BMS'i şu yöntemlerle başlatabilirsiniz: (A) dahili başlatma butonu, (B) uygun şarj voltajı uygulayarak, (C) avometre ile diyot kademesinde (siyah prob P−'ye, kırmızı prob B−'ye), (D) 5V DC ile (5V − → P−, 5V + → B−; polariteye dikkat, ters uygulamayın). Güçlendiğinde soket bölümünde LED yanar ve bip sesi duyulur.

5. Ölçüsü, menşei ve kutu içeriği nedir?
BMS'in ölçüsü 116×83×17.6mm'dir (serinin kompakt modeli). Menşei Çin'dir (JK markası). Kutudan Smart BMS (JK-BD4A24S4P), 26 pin soket kablosu, 2 adet NTC'li soket kablosu ve dahili başlatma butonu çıkar. Kurulum ve kullanım için ürünün Türkçe/İngilizce kullanım kılavuzunu esas alın.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu ürün JK Smart BMS JK-BD4A24S4P (8S-24S, 40A, 0.4A aktif balanslı, Bluetooth'lu) akıllı batarya yönetim sistemidir ve lityum batarya paketlerinin (Li-ion/LiFePO4/LTO) yönetimi/korunması içindir. KRİTİK — doğru yapılandırma: kurulumdan önce hücre kimyasını, hücre sayısını (8S-24S) ve voltaj limitlerini uygulama üzerinden doğru girin (ayar şifresi 123456); yanlış kimya/hücre sayısı veya yanlış koruma ayarı ciddi güvenlik riski (aşırı şarj/deşarj, ısınma, yangın) oluşturur. KRİTİK — B+ bağlantısı: balans kablosunun NTC'ye yakın son kablosu olan B+, bataryanın artısına mutlaka bağlanmalıdır (8S için B+ ile B8 birlikte batarya artısına); bu bağlantı yapılmazsa BMS çalışmaz. Akım sınırı: bu model 40A sürekli akım içindir; paketinizin sürekli akımının 40A'i (tepe 60A) aşmadığından emin olun — daha yüksek akım için 150A/200A modellerini seçin. Montaj: hücreleri ve balans (sense) kablosunu doğru sıra ve polaritede bağlayın; ters/yanlış bağlantı BMS'e ve pakete zarar verir. Montaj sonrası yükü hemen bağlamayın, önce testleri tamamlayın. Güç uçlarına uygun kesitte kablo kullanın ve bağlantıları sıkı yapın; gevşek bağlantı ısınma/yangın riski oluşturur. Yüksek demeraj akımında kısa devre koruma süresini 10.000ms'ye uzatabilirsiniz. Not: bu modelde CANBUS yoktur. Kurulum: BMS'i kuru, iletken olmayan bir yüzeye monte edin; nem, su ve metal talaşından koruyun; kısa devreye karşı uçları yalıtın; NTC sensörlerini uygun noktalara yerleştirin. Şifreler sizin sorumluluğunuzdadır; son kullanıcıyla paylaşmayın (şifre değişikliği garanti kapsamında değildir). Kurulumdan emin değilseniz bir uzmandan destek alın; şişmiş/hasarlı hücrelerle kullanmayın. Ürünün kullanım kılavuzu ile JK uygulama talimatlarını esas alın. Bitmiş/arızalı pil ve elektronikleri evsel çöpe atmayın; geri dönüşüm/toplama noktalarına teslim edin. Çocukların erişemeyeceği yerde kullanın ve saklayın.
