JK Smart BMS JK-BD6A24S15P 8S-24S 150A 0.6A (600mA)

JK Smart BMS JK-BD6A24S15P 8S-24S 150A — 0.6A (600mA) Aktif Balanslı, Bluetooth'lu Akıllı Batarya Yönetim Sistemi (Li-ion / LiFePO4 / LTO, Çift NTC)

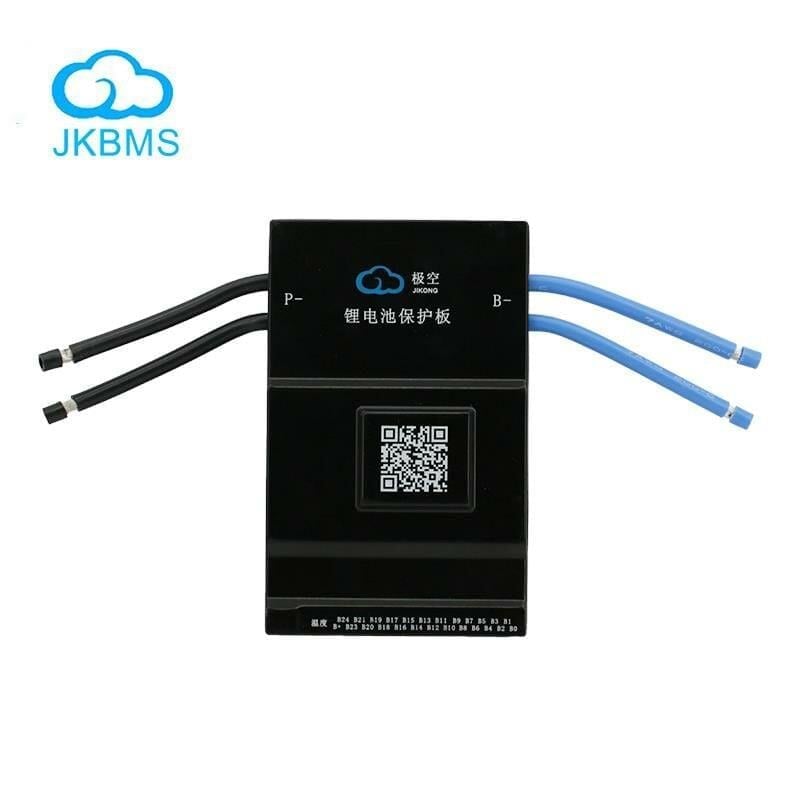

JK Smart BMS (JK-BD6A24S15P), lityum batarya paketlerini güvenli, verimli ve akıllı biçimde yönetmek için tasarlanmış, 0.6A (600mA) aktif balanslı, Bluetooth bağlantılı bir batarya yönetim sistemidir (BMS). Hücrelerin gerilimini, akımını ve sıcaklığını sürekli izleyip kontrol eder; aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık gibi risklere karşı paketi korur. 600mA (600mA) kapasitör tabanlı aktif balans ile hücreler arasındaki gerilim farklarını enerjiyi aktararak dengeler; bu, fazla enerjiyi ısı olarak harcayan pasif dengelemeye kıyasla çok daha verimlidir ve hücre ömrünü uzatır. Bluetooth bağlantısı ve mobil uygulaması sayesinde her hücrenin gerilimini, paket durumunu, akımı ve sıcaklığı gerçek zamanlı takip edebilir; koruma eşiklerini (aşırı şarj, deşarj, kısa devre, sıcaklık) uygulama üzerinden özelleştirebilirsiniz. 2 adet NTC sıcaklık sensörü ile batarya ve çevre sıcaklığı eş zamanlı izlenir. Kutusundan dahili başlatma butonu çıktığı için ayrıca buton satın almanıza gerek kalmaz; kutudan çıkar çıkmaz kullanıma hazırdır.

JK-BD6A24S15P geniş bir hücre ve kimya aralığını destekler: Li-Ion, LiFePO4 ve LTO kimyaları için 8S-24S yapılandırmalar kurulabilir (8S'den 24S'e kadar tüm ara seriler desteklenir); pil türü, seri sayısı ve voltaj limitleri uygulama üzerinden ayarlanır. Yüksek akım kapasitesiyle 150A sürekli deşarj, 300A tepe (peak) akım ve 150A sürekli şarj sağlar. Bu model ortak port yapısındadır ve batarya paketinden kendinden beslenir. Kurulumda B+ bağlantısı kritiktir: balans kablosunun NTC'ye yakın son kablosu olan B+, bataryanın artısına mutlaka bağlanmalıdır (örneğin 8S için B+ ile B8, batarya artısına birlikte bağlanır); bu bağlantı yapılmazsa BMS çalışmaz. BMS; başlatma butonu, uygun şarj voltajı, avometre (diyot kademesi) veya 5V DC ile uyandırılabilir. Uygulama bağlantı şifresi 1234, ayar şifresi 123456'dır. Not: Bu modelde CANBUS özelliği bulunmamaktadır (CAN/invertör haberleşmesi gereken projeler için üst modelleri tercih edin). Ölçüsü 160×100×17.6mm'dir; menşei Çin'dir (JK markası). Güneş enerjisi depolama, elektrikli araç, karavan, e-bike ve off-grid uygulamalar için uygundur.

Öne Çıkan Özellikler

• 0.6A (600mA) Aktif Balans: Kapasitör tabanlı aktif hücre dengeleme; enerjiyi aktararak dengeler, pasif sistemlerden çok daha verimli, hücre ömrünü uzatır.
• 8S-24S + Li-ion / LiFePO4 / LTO: Geniş kimya ve hücre desteği; pil türü ve seri sayısı uygulamadan seçilebilir.
• 150A Deşarj / 300A Tepe / 150A Şarj: Yüksek akım kapasitesi; ortak port, batarya kendinden beslemeli.
• Bluetooth + Uygulama: Gerçek zamanlı izleme ve kablosuz parametre ayarı; koruma eşikleri özelleştirilebilir.

• Çift NTC Sıcaklık Sensörü: 2 adet NTC ile batarya ve çevre sıcaklığı eş zamanlı takip; ayarlanabilir sıcaklık koruması.
• Dahili Başlatma Butonu Dahil: Ayrıca buton almaya gerek yok; kutudan çıkar çıkmaz hazır kullanım.
• Kompakt Tasarım: 160×100×17.6mm; kutuda 26 pin soket kablosu ve 2 NTC'li kablo dahil.

Kullanım Alanları

1. Güneş Enerjisi Depolama (ESS): 48V (16S) ve üzeri LiFePO4/Li-ion ev/tesis enerji depolama paketleri.
2. Elektrikli Araç ve Scooter: Yüksek akım gerektiren Li-ion/LiFePO4 sürüş paketleri.
3. Karavan ve Off-Grid: Karavan enerji sistemleri ve bağımsız güç depolama.
4. Elektrikli Bisiklet ve Hobi: Yüksek hücre sayılı e-bike ve güç paketleri.
5. Yedek Güç Sistemleri: İnvertörlü (CAN gerektirmeyen) yedekleme ve enerji depolama.

❓ Sıkça Sorulan Sorular

1. Kaç hücreli paketlerde ve hangi kimyalarda kullanabilirim?
Bu BMS 8S-24S aralığını destekler ve Li-Ion, LiFePO4 ve LTO kimyalarıyla çalışır (8S'den 24S'e kadar tüm ara seriler). Kurulumdan önce uygulama üzerinden pil türünü, seri sayısını ve voltaj limitlerini doğru girin (ayar şifresi: 123456); yanlış kimya/hücre sayısı ayarı ciddi güvenlik riski oluşturur. Bağlantı şifresi 1234'tür.

2. 600mA aktif balans nedir; pasif dengelemeden farkı ne?
Aktif balans, enerjiyi dolu hücrelerden düşük hücrelere aktararak dengeleme yapar (bu modelde 600mA, kapasitör tabanlı). Pasif dengeleme ise fazla enerjiyi dirençler üzerinden ısı olarak harcar. Aktif balansın avantajları: daha verimli, daha az ısı ve paketin kullanılabilir kapasitesinin korunması. Özellikle çok hücreli paketlerde hücre kaymasını düzelterek paket ömrünü ve performansını artırır.

3. Ne kadar akım verebilir; CANBUS var mı?
BMS 150A sürekli deşarj, 300A tepe (peak) ve 150A sürekli şarj kapasitesine sahiptir; ortak port yapısındadır. Haberleşme tarafında dahili Bluetooth (JK uygulaması ile izleme/ayar) bulunur; ancak bu modelde CANBUS özelliği YOKTUR. İnvertörle CAN haberleşmesi gereken sistemler için CAN/RS485 destekli üst JK modellerini tercih etmelisiniz. Yüksek demeraj (inrush) akımı olan yüklerde, kısa devre koruma süresini uygulamadan 10.000ms'ye uzatarak takılmayı önleyebilirsiniz.

4. Kurulumda nelere dikkat etmeliyim; BMS nasıl başlatılır?
En kritik adım B+ bağlantısıdır: balans kablosunun NTC'ye yakın son kablosu olan B+, bataryanın artısına mutlaka bağlanmalıdır (8S için B+ ile B8 birlikte batarya artısına bağlanır). Bu bağlantı olmadan BMS çalışmaz. Montaj sonrası yükü hemen bağlamayın; önce testleri tamamlayın, sonra yük bağlantısı yapın. BMS'i şu yöntemlerle başlatabilirsiniz: (A) dahili başlatma butonu, (B) uygun şarj voltajı uygulayarak, (C) avometre ile diyot kademesinde (siyah prob P−'ye, kırmızı prob B−'ye), (D) 5V DC ile (5V − → P−, 5V + → B−; polariteye dikkat, ters uygulamayın). Güçlendiğinde soket bölümünde LED yanar ve bip sesi duyulur.

5. Ölçüsü, menşei ve kutu içeriği nedir?

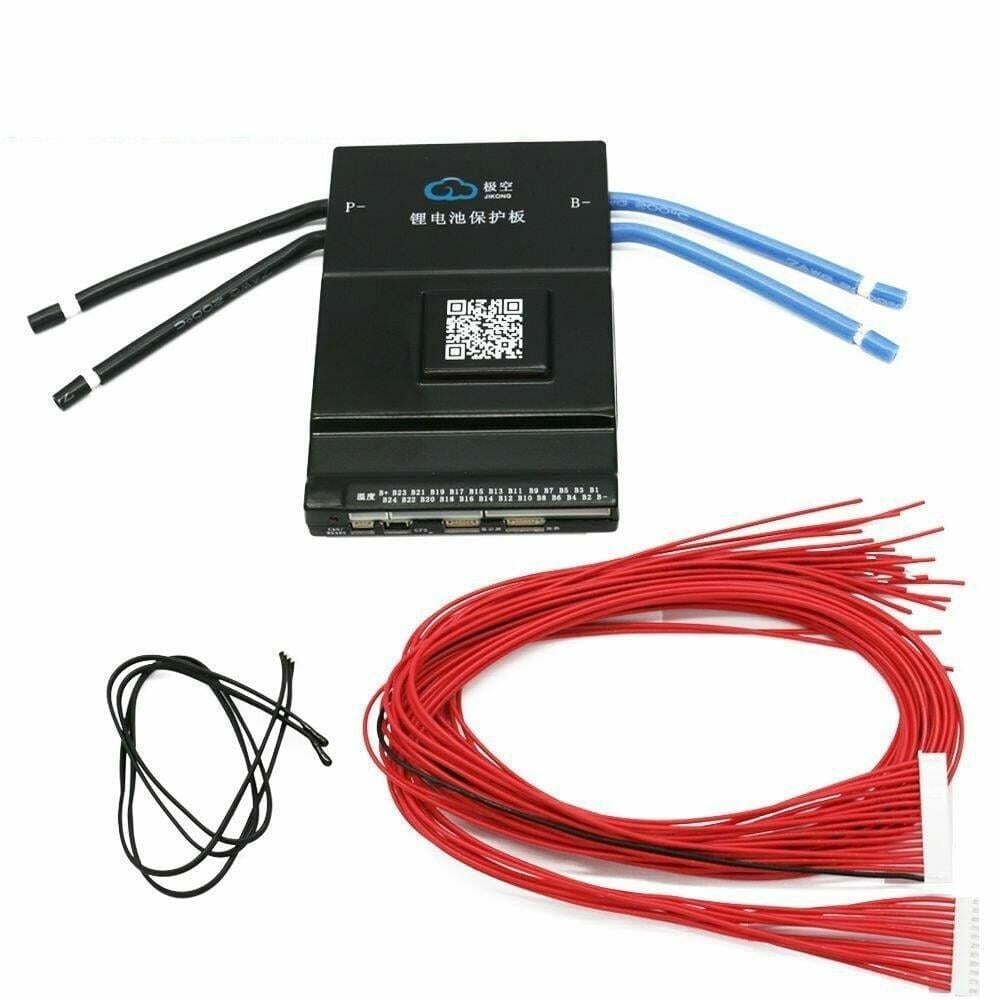

BMS'in ölçüsü 160×100×17.6mm'dir. Menşei Çin'dir (JK markası). Kutudan Smart BMS (JK-BD6A24S15P), 26 pin soket kablosu, 2 adet NTC'li soket kablosu ve dahili başlatma butonu çıkar. Kurulum ve kullanım için ürünün Türkçe/İngilizce kullanım kılavuzunu esas alın.
