TDT 10S 40A Balanslı Lityum Batarya BMS

TDT 10S 40A Balanslı Lityum Batarya BMS 36V Li-ion Koruma Modülü, 40A Şarj/Deşarj, Soketli Balans

TDT 10S Balanslı Lityum Batarya BMS, on hücreli (10S) 36V lityum-iyon (NMC) batarya paketleri için tasarlanmış, yüksek akımlı ve balanslı bir koruma modülüdür. Modül, paketi aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve aşırı sıcaklığa karşı korurken, 11 kablolu balans soketi ile on hücrenin voltajını tek tek ölçerek dengeler. Nominal voltaj 37V (10 × 3.7V), tam şarj voltajı 42V'tur (10 × 4.2V).

Modül 40A sürekli şarj ve 40A sürekli deşarj akımı ile yüksek güçlü uygulamalara uygundur; aşırı akım koruması 90-160A aralığında devreye girer. 0V şarj desteği sayesinde derin deşarj olmuş paketlerin yeniden şarj edilmesine imkân tanır. Düşük güç tüketimi (≤80µA) ile verimli çalışır ve 90 × 60 × 10mm (maks) boyutuyla 36V e-bike/scooter paketleri, enerji depolama üniteleri ve yüksek güçlü DIY batarya projeleri için idealdir.

Öne Çıkan Özellikler

• 10S (36V) Li-ion NMC: On hücreli seri paketler için; nominal 37V, tam şarj 42V.
• 40A Sürekli Şarj / 40A Sürekli Deşarj: Yüksek güçlü uygulamalarda güçlü akım.
• Balanslı (11 Kablolu Soket): On hücreyi tek tek ölçüp dengeler (balans 4.19V, 35-50mA).
• Aşırı Akım Koruması (90-160A): 7-20ms kesme süresi ile hızlı koruma.
• Kısa Devre Koruması: 150-350µs içinde devreye girer.
• 0V Şarj Desteği: Derin deşarj olmuş paketleri kurtarma imkânı.
• Isı Koruması (75±10°C): Aşırı sıcaklığa karşı güvenlik.

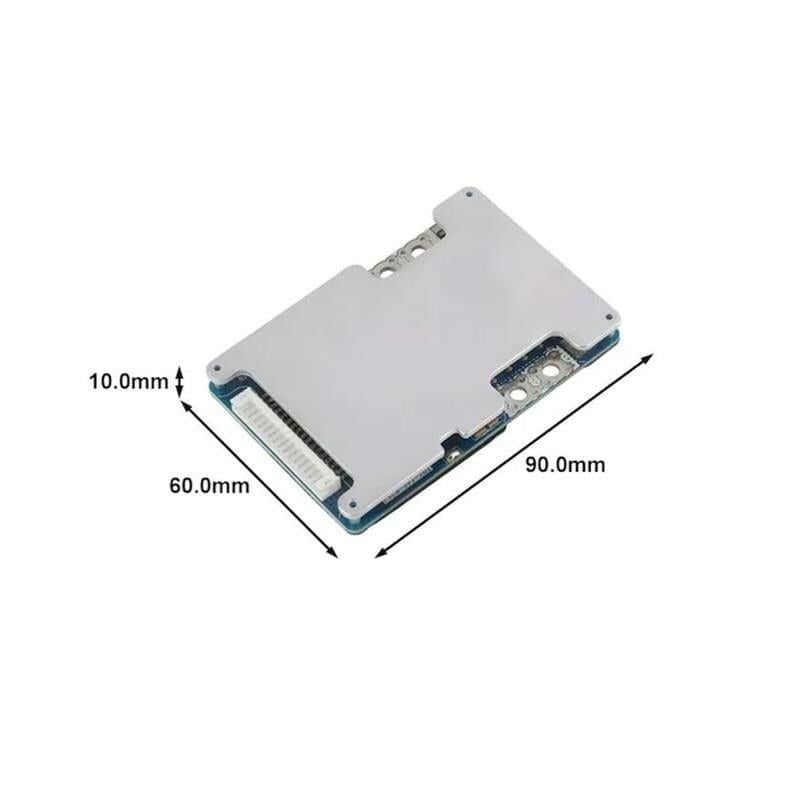

• Boyut: 90 × 60 × 10mm (maks).

Kullanım Alanları

1. 36V E-bike / Scooter: 10S lityum batarya paketleri için koruma.
2. 36V Batarya Paketleri: Yüksek güçlü lityum pak yönetimi.
3. Enerji Depolama Üniteleri: 36V sınıfı yedek güç sistemleri.
4. Yüksek Güçlü DIY Projeler: 40A sürekli akım gerektiren kurulumlar.
5. Elektrikli Taşıtlar: 36V motorlu hafif taşıt bataryaları.

❓ Sıkça Sorulan Sorular

1. Kaç hücre için; hangi pil, voltaj ve kimya?
Bu BMS 10S (on hücre seri) Li-ion paketler içindir; kimya NMC'dir (standart Li-ion). 36V sınıfı bir sistemdir: nominal voltaj 37V (10 × 3.7V), tam şarj voltajı 42V (10 × 4.2V)'tur. Model adı TDT-10S-8986-40A NMC'dir. LiFePO4 değildir.

2. Şarj/deşarj akımı ve koruma eşikleri nedir?
Modül 40A sürekli şarj ve 40A sürekli deşarj akımı destekler. Koruma eşikleri (hücre başına): aşırı şarj tespit 4.28V ± 0.05V (serbest bırakma 4.15V), aşırı deşarj tespit 2.80V ± 0.1V (serbest bırakma 3.00V). Aşırı akım koruması 90-160A (kesme süresi 7-20ms), kısa devre koruması 150-350µs, ısı koruması 75±10°C'dir.

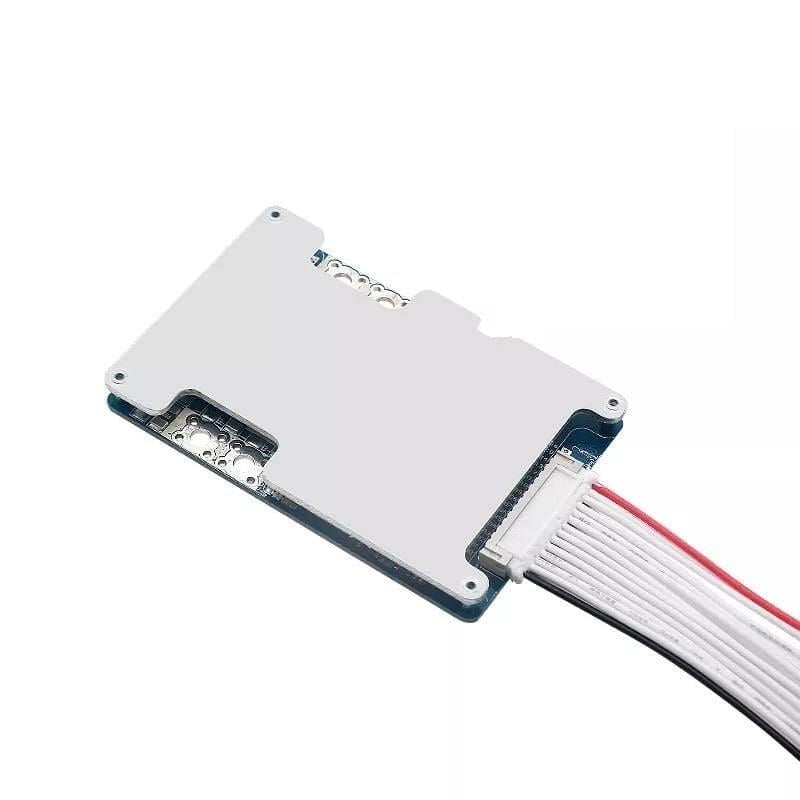

3. Balans nasıl çalışır; soket kaç kablolu?
Modül balanslıdır (balans voltajı 4.19V, balans akımı 35-50mA) ve 11 kablolu bir balans soketine sahiptir (B0-B10). Balans kabloları incedir çünkü ana pil akımını taşımaz; yalnızca seri pil gruplarının voltajını ölçer ve balans sırasında düşük akımla dengeleme yapar. BMS, paketin toplam voltajını değil, her seri grubun voltajını ayrı ayrı değerlendirerek koruma kararı verir.

4. "0V şarj" nedir; bağlantı uçları nasıl olmalı?

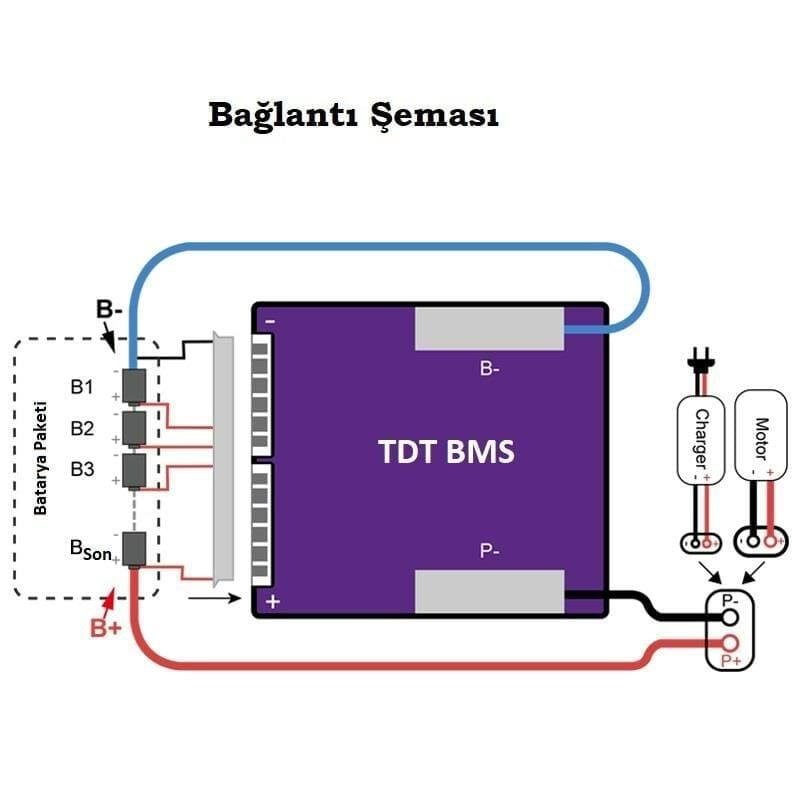

0V şarj desteği, derin deşarj olmuş (voltajı çok düşmüş) bir paketin yeniden şarj edilebilmesini sağlar. Bağlantı uçları: B+ (yük+ ve şarj+ için, 40A taşıyabilecek kablo), B− (2 pad, her biri 20A), P− (2 pad, her biri 20A). Bu hatlar ana akımı taşıdığından, akıma uygun kesitte kablo kullanın; gerekirse pad sayısı kadar kablo kullanarak akımı bölün.

5. Montaj ve ilk aktivasyon nasıl yapılmalı?
Balans kablosunu BMS'e takmadan önce bataryaya doğru sırayla (siyah = eksi, kırmızı = artı) bağlayın ve bir voltmetreyle uçlardaki voltajların sırayla ve birer hücre voltajı kadar arttığını doğrulayın — kabloların sırası yanlış olursa ürün zarar görür. Batarya eksi ve P− bağlantılarını yapın; lehim öncesi krokodil ile test edilmesi önerilir. Montaj sonrası BMS kilitli olabilir (P− ve B+'dan voltaj okunmaz); bu durumda şarj voltajı verin ya da B− ile P−'yi 1-2 saniye kısa devre edin.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu ürün TDT 10S balanslı lityum batarya BMS'idir (TDT-10S-8986-40A NMC; 36V Li-ion, soketli, 90×60×10mm). Akım: 40A sürekli şarj ve deşarj; aşırı akım koruması 90-160A (7-20ms). Koruma: hücre başına aşırı şarj 4.28V, aşırı deşarj 2.80V; kısa devre 150-350µs; ısı koruması 75±10°C. Balans: 11 kablolu soket, balans voltajı 4.19V. 0V şarj destekler (derin deşarj kurtarma). ⚠️ Montaj (önemli): balans kablosunu doğru sırayla bağlayın ve voltmetreyle voltajların sırayla arttığını mutlaka doğrulayın — yanlış sıra ürüne zarar verir. Ana akım hatlarında (B+, B−, P−) akımı taşıyacak kesitte kablo kullanın; B− ve P− ikişer paddir (her biri ~20A). Montaj sonrası BMS kilitliyse şarj voltajı verin ya da B− ile P−'yi 1-2 sn kısa devre edin. Uyumluluk: yalnızca 10S standart Li-ion paketler içindir — farklı hücre sayısı veya LiFePO4 için uygun BMS gerekir. İade koşulu: kullanılmamış/lehimlenmemiş ürünler için mesafeli satış cayma/iade süresi geçerlidir. Çocukların erişemeyeceği yerde saklayın.
