Type-C Girişli 5S 21V Li-ion Batarya Şarj Devresi

Type-C Girişli 5S 21V Li-ion Batarya Şarj Devresi (Boost Modül) — 5V Giriş, 21V 700mA Çıkış (BMS Değildir)

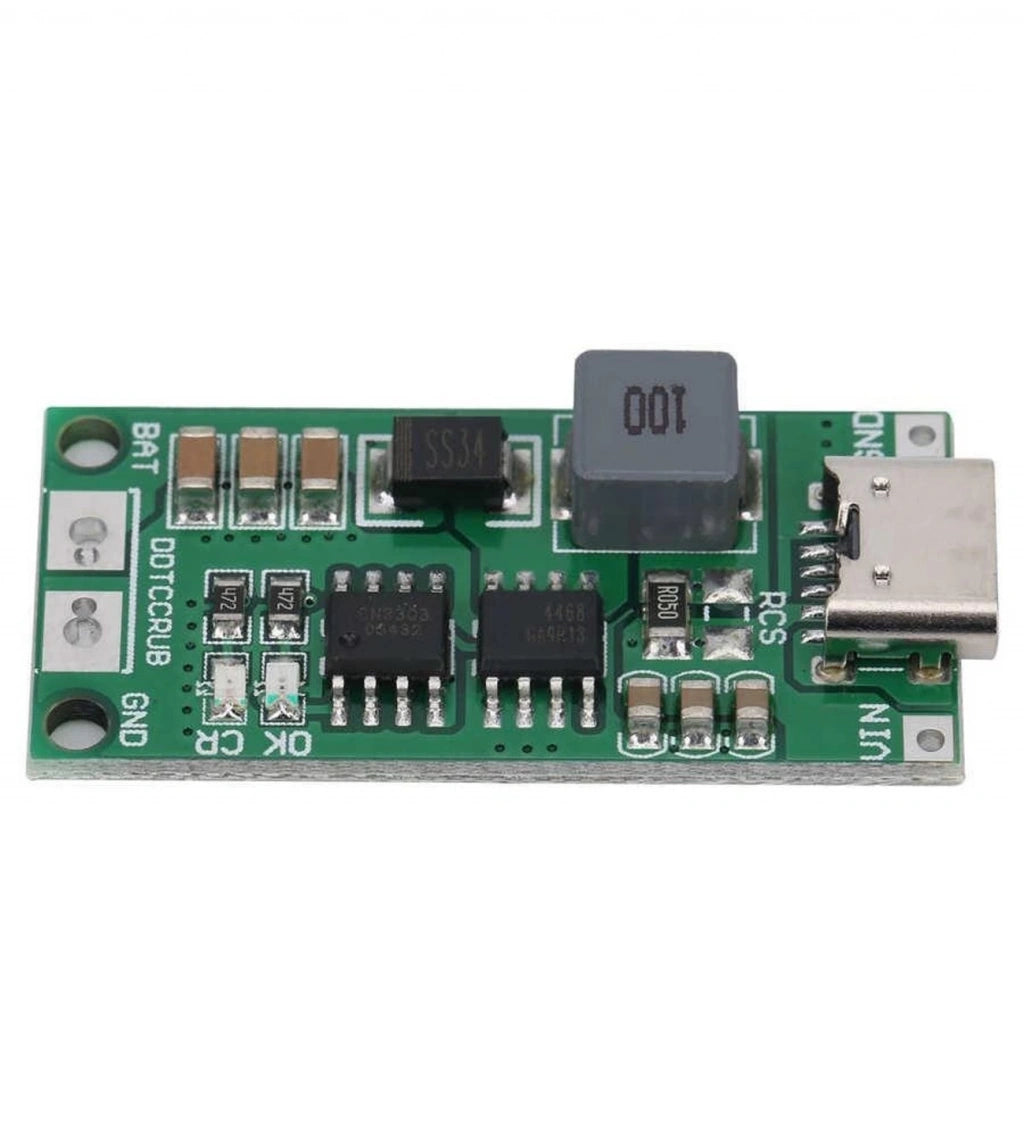

Type-C girişli 5S Li-ion batarya şarj devresi, düşük voltajlı bir kaynaktan (Type-C 5V) yüksek voltajlı 5S Li-ion batarya gruplarını şarj etmeye olanak tanıyan kompakt bir yükseltici (boost) şarj modülüdür. USB Type-C portu sayesinde telefon adaptörleri veya powerbank gibi 5V kaynaklarla kullanılabilir; girişteki voltajı yükselterek 5 seri (5S) Li-ion hücre grubunu 21V ile şarj eder. Küçük boyutu (39 × 18 × 6.3mm) ve hafif yapısı (5g) ile taşınabilir enerji çözümlerinde ve DIY projelerinde pratik kullanım sağlar.

Devre, 5S yapıda yani 5 adet seri bağlı Li-ion hücre için tasarlanmıştır; her hücre için nominal 4.2V ile toplam 21V çıkış üretir (18.5V nominal / 21V tam şarj). Çıkış şarj akımı 700mA'dir ve 1 MHz anahtarlama frekansında çalışır. Üzerindeki CR LED şarj durumunu, OK LED ise tam şarj / sabit voltaj modunu gösterir. Önemli: Bu ürün bir şarj devresidir, BMS (koruma devresi) değildir; yalnızca şarj işlevi görür.

Öne Çıkan Özellikler

• Type-C Giriş (5V): Telefon adaptörü/powerbank gibi 5V kaynaklarla kullanım.
• 5S 21V Çıkış: 5 seri Li-ion grubu için 21V (700mA) şarj.
• Yükseltici (Boost) Yapı: Düşük giriş voltajından yüksek çıkış voltajı.
• Durum LED'leri: CR (şarj ediyor) ve OK (dolu / sabit voltaj) göstergeleri.
• Kompakt (39 × 18 × 6.3mm) / 5g: Dar alanlara uygun, hafif.
• 1 MHz Anahtarlama: Verimli dönüşüm.
• DIY Dostu: Kolay + / − bağlantı ile montaj.

Kullanım Alanları

1. DIY 5S Li-ion Batarya Projeleri: Type-C ile pratik şarj çözümü.
2. Taşınabilir Enerji Sistemleri: Powerbank/adaptörle şarj.
3. Hobi ve Robotik Elektronik: Kompakt 5S şarj ihtiyacı.
4. Batarya Modüllü Aydınlatma: Küçük ölçekli enerji sistemleri.
5. Uzaktan Kontrollü / Solar Destekli Cihazlar: Düşük giriş voltajıyla yüksek gerilim şarjı.

❓ Sıkça Sorulan Sorular

1. Bu ürün bir BMS mi?
Hayır. Bu ürün bir şarj devresidir, BMS (koruma devresi) değildir; yalnızca şarj eder. Piller şarj ve deşarj sırasında mutlaka ayrı bir BMS koruması altında olmalıdır. Şarjı doğrudan pillere değil, BMS üzerinden iletmeniz önerilir.

2. Neden mutlaka BMS ile kullanılmalı?
Bu devre doğrudan pillere bağlanırsa, hücreler balanssız (dengesiz) şarj olabilir ve koruma olmadığından bazı hücreler 4.2V'u geçerek aşırı şarj olabilir. Bu durum pillerin stabil olmamasına ve tehlikeye yol açar. Bu nedenle piller her durumda bir BMS arkasında, koruma altında olmalıdır.

3. Giriş ve çıkış değerleri nedir?
Giriş: Type-C, DC 3-6V (önerilen 5V), giriş akımı 2A. Çıkış: 21V, 700mA. Devre 5S (5 seri) Li-ion grubu için 21V üretir (her hücre 4.2V; 5 × 4.2V = 21V).

4. Hangi bataryalarla uyumludur?
Yalnızca 5S (5 seri) Li-ion bataryalarla uyumludur (18.5V nominal / 21V tam şarj). Farklı seri sayısı veya farklı kimya (örn. LiFePO4) için bu devre kullanılmamalıdır.

5. Powerbank ile kullanılabilir mi; kablo dahil mi?
5V çıkışlı powerbank ve telefon adaptörleriyle kullanılabilir. USB-C kablosu genellikle dahil değildir, uyumlu kabloyla kullanılır.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu ürün Type-C girişli 5S 21V Li-ion batarya şarj devresidir (yükseltici modül; giriş Type-C 5V, çıkış 21V 700mA). ⚠️ Bu bir BMS DEĞİLDİR — yalnızca şarj eder. Piller şarj ve deşarjda mutlaka ayrı bir BMS koruması altında olmalıdır; şarjı BMS üzerinden pillere iletin. Devreyi doğrudan pillere bağlamayın — koruma olmadan hücreler balanssız şarj olabilir ve 4.2V'u geçerek aşırı şarj/tehlike oluşabilir. Uyum: yalnızca 5S (5 seri) Li-ion (18.5V nominal / 21V tam şarj) içindir; farklı seri sayısı veya LiFePO4 gibi farklı kimyalarla kullanmayın. Bağlantı: + ve − kutuplara doğru bağlantı yapın; ters bağlantıdan kaçının (devrede geri akım/ters bağlantı koruması bulunsa da doğru bağlantı esastır). Kablo: USB-C kablosu dahil değildir. İade koşulu: kullanılmamış ürünler için mesafeli satış cayma/iade süresi geçerlidir.
