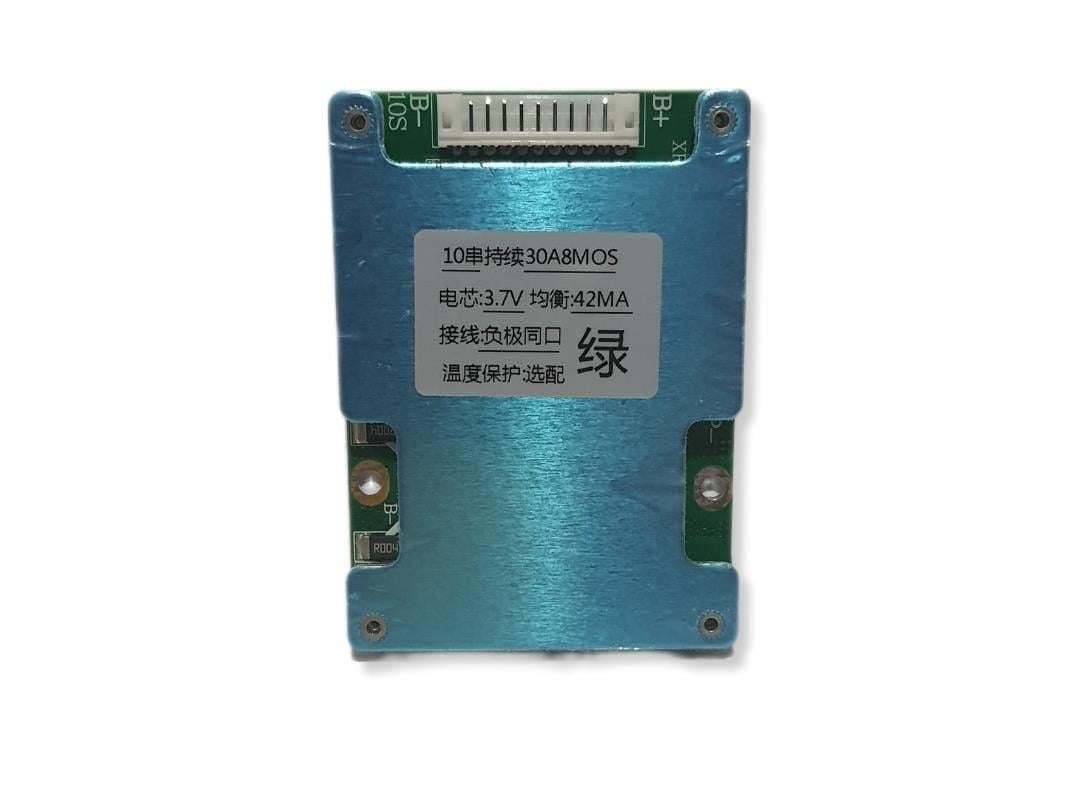

XR 10S 30A 42V Balanslı Li-ion BMS

XR 10S 30A 42V Balanslı Li-ion BMS — 36V Lityum Batarya Koruma ve Balans Devresi (E-Bike / Scooter, Soketli, Sıcaklık Korumalı, 120A Tepe)

XR 10S 30A BMS, 10 seri (10S) lityum iyon hücreden oluşan 36V sınıfı batarya paketlerini korumak ve dengelemek için tasarlanmış, balans özellikli bir pil yönetim (koruma) devresidir. 37V nominal (10×3.7V — piyasada 36V olarak anılır) ve 42V tam şarj (10×4.2V) gerilimindeki paketlerde kullanılır; elektrikli bisiklet, elektrikli scooter ve 36V taşınabilir güç sistemlerinin en yaygın konfigürasyonudur. 30A sürekli deşarj ve 120A anlık koruma akımı ile motorlu uygulamaların kalkış anındaki yüksek akım taleplerini karşılar. 11 pinli soketli kablosuyla birlikte gönderildiği için montaj hızlı ve hatasızdır; balans uçlarını tek tek lehimleme zahmeti ortadan kalkar.

Bu modelin öne çıkan avantajı sıcaklık korumasıdır: şarjda 50°C, deşarjda 70°C üzerinde devreye girerek paketi ısıl risklere karşı korur — özellikle e-bike ve scooter gibi yüksek akımlı, hareketli uygulamalarda kritik bir güvenlik katmanıdır. Çok düşük iç direnci (≤10mΩ) sayesinde ısınma ve gerilim kaybı minimumdur; 43mA balans akımı ile şarj sonunda hücreleri dengeler. Ortak port bağlantı yapısı (şarj ve deşarj aynı uçtan) kablolamayı basitleştirir. Kompakt 69×50×9.5mm ölçüsüyle e-bike pack kutularına rahatça yerleşir. XR kalitesiyle, 36V Li-ion pack üreten profesyoneller ve DIY kullanıcıları için güvenli, pratik ve yüksek akım kapasiteli bir çözümdür.

Öne Çıkan Özellikler

• 10S Li-ion (36V Sınıfı): 37V nominal (10×3.7V), 42V tam şarj (10×4.2V); e-bike ve scooter paketlerinin standardı.
• 30A Sürekli / 120A Anlık Koruma: Motorlu uygulamaların kalkış akımını karşılayan güçlü performans.
• Sıcaklık Koruması (Var): Şarjda 50°C, deşarjda 70°C üzerinde koruma — ısıl güvenlik katmanı.
• Soketli — 11 Pinli Kablo Dahil: Hazır soket ile hızlı ve hatasız montaj; lehim zahmeti yok.
• Balanslı (Pasif Şönt): 4.15V'ta devreye girer, 43mA balans akımı ile şarjda hücreleri eşitler.
• Çok Düşük İç Direnç (≤10mΩ): Az ısınma, düşük gerilim kaybı, yüksek verim.
• Ortak Port (Common Port): Şarj ve deşarj aynı uçtan; kablolama basit.
• Kompakt Ölçü (69×50×9.5mm): E-bike ve scooter pack kutularına kolay montaj.

Kullanım Alanları

1. Elektrikli Bisiklet (E-Bike): 36V motorlu bisiklet batarya paketleri — en yaygın kullanım.
2. Elektrikli Scooter: 36V scooter pack yapımı, tamiri ve yenilemesi.
3. 10S Li-ion Batarya Paketleri: 36V sınıfı genel amaçlı lityum pack üretimi.
4. Taşınabilir Güç Sistemleri: 36V yedek enerji ve taşınabilir güç üniteleri.
5. Motorlu DIY Projeleri: 36V robotik, motor sürücü ve hobi uygulamaları.

❓ Sıkça Sorulan Sorular

1. Bu BMS hangi pil ve kaç volt içindir?
Bu devre 10 seri (10S) lityum iyon (Li-ion) hücreler içindir. Paket gerilimi 37V nominal (10×3.7V) — piyasada 36V olarak anılır — ve 42V tam şarjdır (10×4.2V); boş kesim yaklaşık 27V'tur (2.7V/hücre). LiFePO4 hücrelerle KULLANILMAZ; LiFePO4 10S paketi farklı voltajdadır (32V nominal / 36.5V şarj) ve kendine özel BMS gerektirir. Yanlış kimyada kullanım hücrelerin aşırı şarj/deşarjına yol açar.

2. "Soketli" ne demek; montajı kolay mı?
Evet. Bu BMS 11 pinli soketli kablosuyla birlikte gönderilir. 10S bir pakette 10 hücre bağlantı noktası + 1 ana eksi ucu olmak üzere toplam 11 kablo gerekir; bunlar hazır soket üzerinde geldiği için balans uçlarını tek tek lehimlemek gerekmez. Bu, montajı hem hızlandırır hem de yanlış sıralama riskini azaltır. Yine de soketi takmadan önce kablo sırasını ve hücre gerilimlerini kontrol etmeniz önerilir.

3. Sıcaklık koruması var mı?
Evet, var — bu modelin önemli bir avantajıdır. Devre, şarj sırasında 50°C, deşarj sırasında 70°C üzerine çıkıldığında koruma devreye sokar. Bu, özellikle e-bike ve scooter gibi yüksek akım çeken, hareketli ve kapalı kutu içindeki uygulamalarda ısıl güvenlik sağlar. (Bazı BMS modellerinde sıcaklık koruması bulunmaz; bu model bu açıdan daha güvenlidir.)

4. Kaç amper akım verebilir?
Devre 30A sürekli çalışma akımına sahiptir; anlık koruma akımı 120A ± 5A'dir (yani ani yük darbelerinde bu seviyeye kadar tolerans gösterir, üzerinde keser). Sürekli şarj akımı da 30A'dir. Ana devre iç direnci ≤10mΩ olduğundan, yüksek akımda bile ısınma ve gerilim kaybı düşük kalır. Yine de kapalı kutuda uzun süreli tam yük kullanımında havalandırmaya dikkat edilmelidir.

5. "Ortak port" ne demek; boyutu nedir?
Ortak port (common port), şarj ve deşarjın aynı uçtan yapıldığı bağlantı tipidir — yani ayrı bir şarj portu yoktur, pakete tek bir (+)/(−) çıkışı üzerinden hem şarj verilir hem yük bağlanır. Bu, kablolamayı basitleştirir ve çoğu e-bike/scooter uygulamasında tercih edilir. Devrenin ölçüsü 69×50×9.5mm'dir; kutu içeriğinden BMS ve 11 pinli soketli kablo çıkar.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu ürün XR 10S 30A 42V balanslı lityum iyon (Li-ion) BMS'tir ve 36V sınıfı 10 seri Li-ion paketleri korumak/dengelemek için kullanılır; 11 pinli soketli kablosuyla birlikte gönderilir. Kimya uyumu (kritik): yalnızca Li-ion (10×3.7V nominal / 10×4.2V şarj) hücrelerle kullanın; LiFePO4 ile KULLANMAYIN — farklı voltaj nedeniyle hücreler zarar görür ve tehlike oluşur. Bağlantı (çok önemli): balans soketini takmadan önce kablo sırasını ve hücre gerilimlerini mutlaka kontrol edin; yanlış sıra veya ters kutuplama devrenin IC'sini kalıcı olarak yakabilir. Bağlantı ortak port tipindedir — şarj ve deşarj aynı uçtan yapılır; ayrı şarj portu arayan tasarımlarda kullanmayın. Şarj: yalnızca 10S Li-ion uyumlu (42V) şarj cihazı kullanın; farklı voltajlı şarj cihazı bağlamayın, şarj akımı 30A'yı aşmasın. Sıcaklık: devrede sıcaklık koruması vardır (şarj 50°C / deşarj 70°C); yine de yüksek akımlı kullanımda pack kutusunun havalandırmasına dikkat edin, sıcak ortamda uzun süreli tam yükten kaçının. Balans: pasif balans akımı düşüktür (43mA) ve yalnızca şarj sonunda çalışır; çok dengesiz hücreleri pack kurmadan önce manuel olarak eşitleyin. Montaj sırasında kısa devreye karşı dikkatli olun; devreyi metal yüzeyden yalıtın. Batarya paketi yapımı deneyim ve uygun ekipman gerektirir; emin değilseniz uzmandan destek alın. İade koşulu: kullanılmamış ve orijinal ambalajlı ürünler için mesafeli satış cayma/iade süresi geçerlidir. Elektronik atıkları evsel çöpe atmayın; geri dönüşüm/toplama noktalarına teslim edin. Çocukların erişemeyeceği yerde kullanın ve saklayın.
