XR 1S 15A 3.7V Li-ion Pil Koruma Kartı (6 MOSFET, 30A Pik)

XR 1S 15A 3.7V Li-ion Pil Koruma Kartı (BMS) — 6 MOSFET'li, 30A Pik Akım, 47×8.5×3.5mm

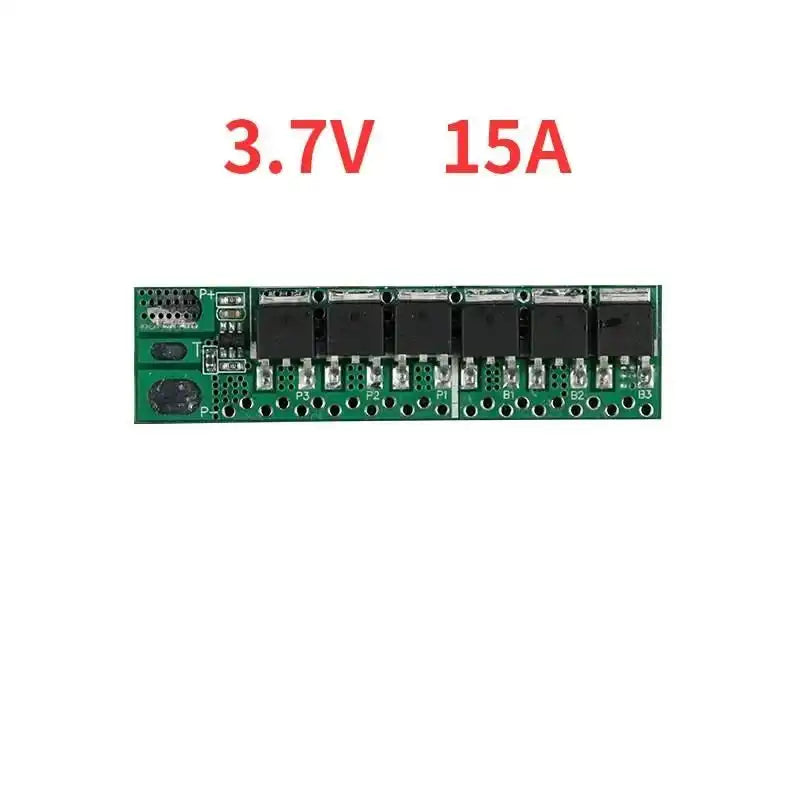

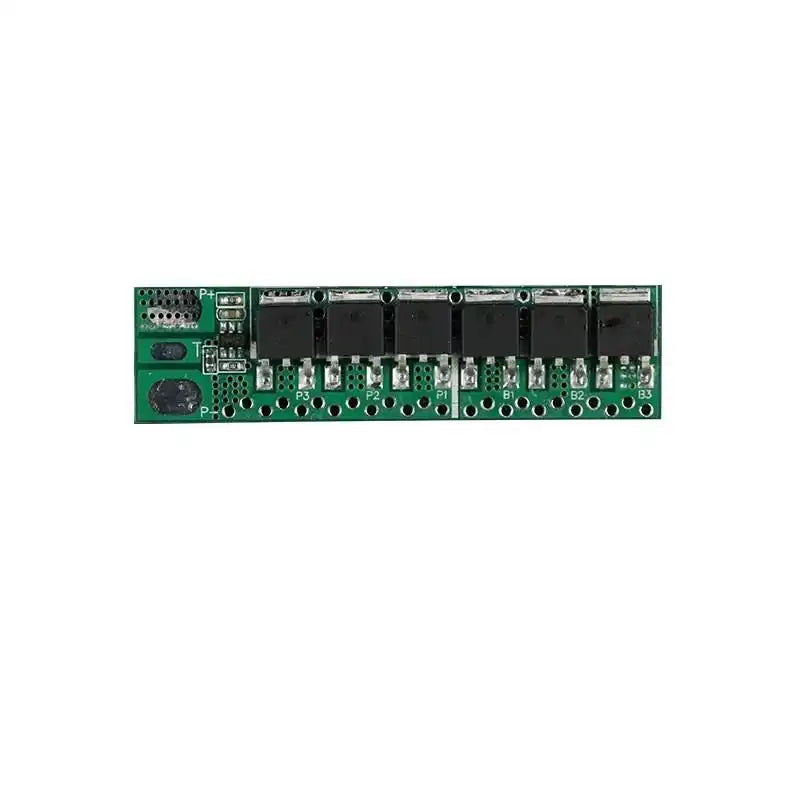

XR 1S 15A Pil Koruma Kartı, tek hücreli (1S) 3.7V lityum iyon piller için tasarlanmış, 6 MOSFET'li bir koruma devresidir (BMS/PCM). Pili aşırı şarj, aşırı deşarj, aşırı akım ve kısa devreye karşı koruyarak hem güvenli kullanım hem de uzun pil ömrü sağlar. Kompakt boyutu (47 × 8.5 × 3.5mm) sayesinde dar alanlara ve pil paketlerinin içine kolayca yerleştirilir.

Modül, 15A sürekli deşarj akımı ve 30A pik akım desteği sunar; düşük iç empedansı (15mΩ) ve çok düşük enerji sarfiyatı (5µA) ile verimli çalışır. Li-ion hücreler için doğru eşiklerde koruma sağlar: aşırı şarj koruması 4.3V (serbest bırakma 4.2V), aşırı deşarj koruması 2.5V (serbest bırakma 3V) seviyesindedir. 6 MOSFET'li tasarımı, yüksek akım altında düşük direnç ve daha az ısınma anlamına gelir; bu da tek hücreli yüksek akımlı projeler için güvenilir bir çözüm sunar.

Öne Çıkan Özellikler

• 1S Li-ion (3.7V) Koruma: Tek hücreli lityum iyon pil koruma kartı.
• 6 MOSFET'li Tasarım: Yüksek akımda düşük direnç ve verimli anahtarlama.
• 15A Sürekli / 30A Pik Akım: Güçlü akım kapasitesi.
• Li-ion'a Uygun Eşikler: Aşırı şarj 4.3V, aşırı deşarj 2.5V.
• Düşük Empedans (15mΩ): Verimli enerji aktarımı, az ısınma.
• Çok Düşük Sarfiyat (5µA): Bekleme modunda minimum tüketim.
• Kompakt (47 × 8.5 × 3.5mm): Dar alanlara ve pack içine uygun.

Kullanım Alanları

1. 18650 / 21700 Tekli Hücre Koruma: 1S pil paketleri.
2. El Fenerleri ve Taşınabilir Cihazlar: Yüksek akımlı 1S uygulamalar.
3. DIY / Robotik Projeler: Tek hücre Li-ion koruma ihtiyacı.
4. Powerbank ve Şarj Edilebilir Cihazlar: Güvenli enerji yönetimi.
5. Elektronik ve Ölçüm Cihazları: 3.7V beslemeli uygulamalar.

❓ Sıkça Sorulan Sorular

1. Bu kart hangi pil için; kaç hücre destekler?
Modül, tek hücreli (1S) 3.7V lityum iyon (Li-ion) piller için tasarlanmıştır. Koruma eşikleri Li-ion kimyasına göre ayarlanmıştır (aşırı şarj 4.3V). LiFePO4 (3.2V) hücrelerle kullanılmamalıdır; LiFePO4 için farklı eşiklere sahip bir modül gerekir.

2. Akım kapasitesi nedir?
Modül 15A sürekli deşarj akımı ve 30A pik akım desteği sunar. Uygulamanızın sürekli akım ihtiyacının 15A içinde olmasına dikkat edin.

3. Voltaj koruma eşikleri nedir?
Aşırı şarj koruması 4.3V (serbest bırakma 4.2V), aşırı deşarj koruması 2.5V (serbest bırakma 3V) seviyesindedir. Bu değerler tek hücreli Li-ion piller için uygundur.

4. Bağlantı nasıl yapılır?

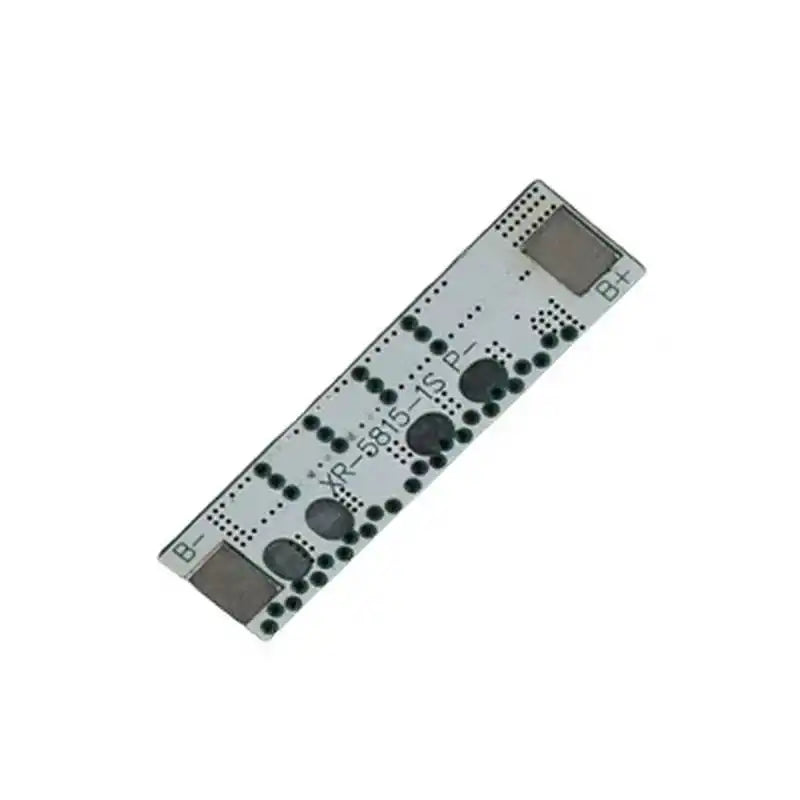

Bağlantı noktaları şöyledir: B+ pil artı, B− pil eksi, P+ şarj/deşarj artı, P− şarj/deşarj eksi. T ucu kullanımda değildir. Bağlantı sırasında kutuplara dikkat edin; ters bağlantı modüle ve pile zarar verebilir.

5. "6 MOSFET" ne avantaj sağlar?
Daha fazla MOSFET, akımın paralel olarak paylaşılması demektir; bu da daha düşük iç direnç (15mΩ), daha az ısınma ve daha kararlı yüksek akım performansı sağlar. Modülün 15A sürekli / 30A pik değerlerine ulaşabilmesinin nedeni budur.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu ürün XR 1S 15A lityum iyon pil koruma kartıdır (6 MOSFET'li, 47×8.5×3.5mm). ⚠️ Kimya: modül yalnızca Li-ion (3.7V nominal) tek hücre içindir — aşırı şarj eşiği 4.3V'tur; LiFePO4 (3.2V) hücrelerle KULLANMAYIN (yanlış kimya güvenlik riski oluşturur). Akım: 15A sürekli / 30A pik — uygulamanızın sürekli akımı 15A içinde olmalı; yüksek akım hatlarında uygun kesitte kablo/nikel kullanın. Bağlantı: B+ (pil +), B− (pil −), P+ (şarj/deşarj +), P− (şarj/deşarj −); T ucu kullanılmaz. Kutuplara dikkat edin, ters bağlantı zarar verir; bağlantılar lehimleme ile yapılır. Kullanım: modülü kısa devreden, aşırı akımdan, nem ve aşırı sıcaktan koruyun; doğru montaj yapılmazsa koruma işlevi sağlanamaz. İade koşulu: kullanılmamış/lehimlenmemiş ürünler için mesafeli satış cayma/iade süresi geçerlidir; lehimlenmiş/kullanılmış üründe iade kabul edilmeyebilir.
