XR 2S 10A NTC'li Lityum İyon BMS

XR 2S 10A NTC'li Lityum İyon BMS — Balanssız, 7.4V (2S) Li-ion Koruma Kartı (10A Sürekli / 20A Pik, Sıcaklık Sensörlü)

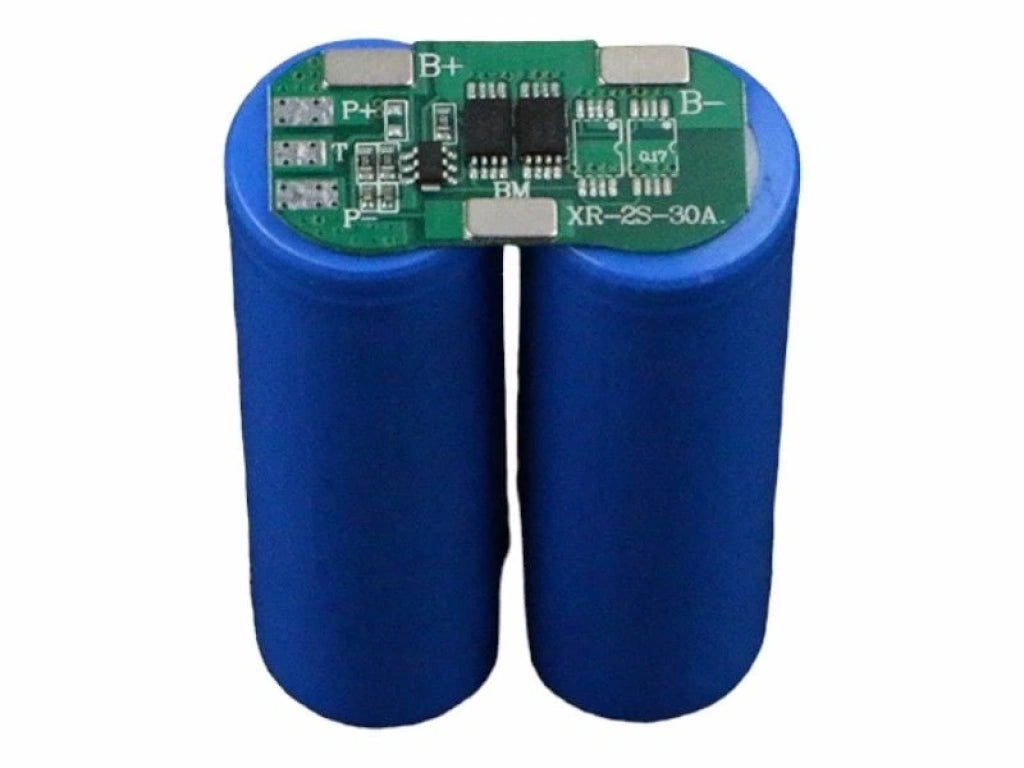

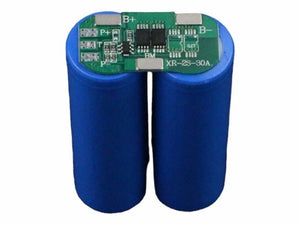

XR 2S 10A NTC'li Lityum İyon BMS, 2 hücreli (2S) lityum iyon (Li-ion) batarya paketlerini güvenle korumak için tasarlanmış, NTC sıcaklık sensörlü, kompakt bir batarya koruma kartıdır (BMS). 7.4V nominal gerilime sahip 2S Li-ion paketlerde aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi risklere karşı koruma sağlar. Kart üzerindeki NTC (10K ohm) sıcaklık sensörü sayesinde batarya sıcaklığı izlenir; paket aşırı ısındığında koruma devreye girer, bu da özellikle hava sirkülasyonunun düşük olduğu dar batarya kutularında önemli bir güvenlik katmanı sunar. 10A sürekli deşarj (20A pik) akım kapasitesiyle telsizler, taşınabilir ses sistemleri, ölçüm cihazları ve orta ölçekli elektronik/robotik projeler için uygundur. Yalnızca 30×16×2mm boyutundaki kompakt yapısı, en dar batarya kutularına bile kolay entegrasyon sağlar.

Bu kart balanssızdır; yani hücreler arasında dengeleme (balans) yapmaz. Bu nedenle, dengeli ve kaliteli (birbirine yakın kapasiteli) hücrelerle kullanılması önerilir. Kart, 3.6V-3.7V nominal Li-ion hücrelerin voltaj eğrisine göre ayarlanmıştır: hücre başına aşırı şarj koruması 4.25V, aşırı deşarj (kesme) koruması 2.35V ve deşarj koruması bırakma (release) voltajı 2.9V'dir. Bağlantı terminalleri nettir: B+ (2S bataryanın artısı), B− (eksisi), BM (iki hücrenin ortak/seri birleşme noktası), P+ ve P− (şarj/deşarj çıkışı), T (10K ohm NTC sensörü). Önemli: Bu BMS yalnızca 2 seri (2S) Li-ion/Li-Po (3.6V-3.7V) paketler içindir; LiFePO4 (3.2V) veya farklı seri sayısındaki (1S, 3S, 4S vb.) paketlerde kullanılamaz. Düşük statik akım tüketimi sayesinde, paketin uzun süre kullanılmadığı durumlarda bile paket sağlığını korumaya yardımcı olur. Menşei Çin olan bu kart, XR kalitesiyle 2S Li-ion paketlerinizde kompakt ve güvenilir koruma sağlar.

Öne Çıkan Özellikler

• 2S Li-ion (7.4V) Koruma: 2 hücreli Li-ion paketler için aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması.
• NTC Sıcaklık Sensörü (10K ohm): Batarya sıcaklığını izler; aşırı ısınmada koruma sağlar (termal emniyet).
• 10A Sürekli / 20A Pik Deşarj: Orta güçlü uygulamalar için yeterli akım; yaklaşık 74W'a kadar yük besleme.
• Balanssız Yapı: Dengeli/kaliteli hücrelerle kullanım için optimize; kompakt ve ekonomik.
• Net Terminaller: B+/B−/BM (orta nokta) + P+/P− + T (NTC); kolay ve doğru montaj.
• Ultra Kompakt (30×16×2mm): En dar batarya kutularına kolay entegrasyon; neme karşı koruyucu kaplama.

Kullanım Alanları

1. 2S Li-ion Batarya Paketleri: 7.4V Li-ion paketlerin korunması (18650, 21700 vb.).
2. Telsiz ve Ölçüm Cihazları: 2S Li-ion aküyle çalışan taşınabilir cihazlar.
3. Taşınabilir Ses Sistemleri: 7.4V paket kullanan hoparlör/ses cihazları.
4. Robotik ve Elektronik Projeler: Orta ölçekli 2S Li-ion projeler.
5. DIY Powerbank ve Cihazlar: 2S Li-ion paket kullanan uygulamalar.

❓ Sıkça Sorulan Sorular

1. Bu BMS hangi pillerde kullanılır; LiFePO4'te olur mu?
Bu kart yalnızca 2 seri (2S) Lityum İyon (Li-ion) veya Lityum Polimer (Li-Po) hücreler (3.6V-3.7V nominal) için tasarlanmıştır; 2S paket 7.4V nominal gerilime sahiptir. LiFePO4 (3.2V) piller veya farklı seri sayısındaki (1S, 3S, 4S vb.) paketlerde KULLANMAYIN — farklı kimya/hücre sayısı yanlış koruma değerleri ve güvenlik riski oluşturur.

2. NTC sensörü ne işe yarar; nereye yerleştirilmeli?
NTC (10K ohm) sensör, batarya sıcaklığını sürekli ölçer; paket aşırı ısındığında BMS koruma sağlar. Sensör, paket içindeki ısının en yoğun olduğu merkezdeki hücrelerin yüzeyine sıkıca temas ettirilmelidir. Bu, özellikle dar/havalandırmasız batarya kutularında hücreleri aşırı ısıya karşı korur.

3. Balanssız ne demek; nasıl hücre kullanmalıyım?
Balanssız, kartın hücreler arasında dengeleme (balans) yapmadığı anlamına gelir. Bu nedenle birbirine yakın kapasiteli, dengeli ve kaliteli hücreler kullanmanız önerilir. Hücreler arasında kapasite farkı olursa zamanla dengesizlik oluşabilir; hassas dengeleme gereken uygulamalarda balanslı bir BMS tercih edilmelidir.

4. Terminaller (B+, B−, BM, P+, P−, T) neyi ifade eder; nasıl bağlanır?

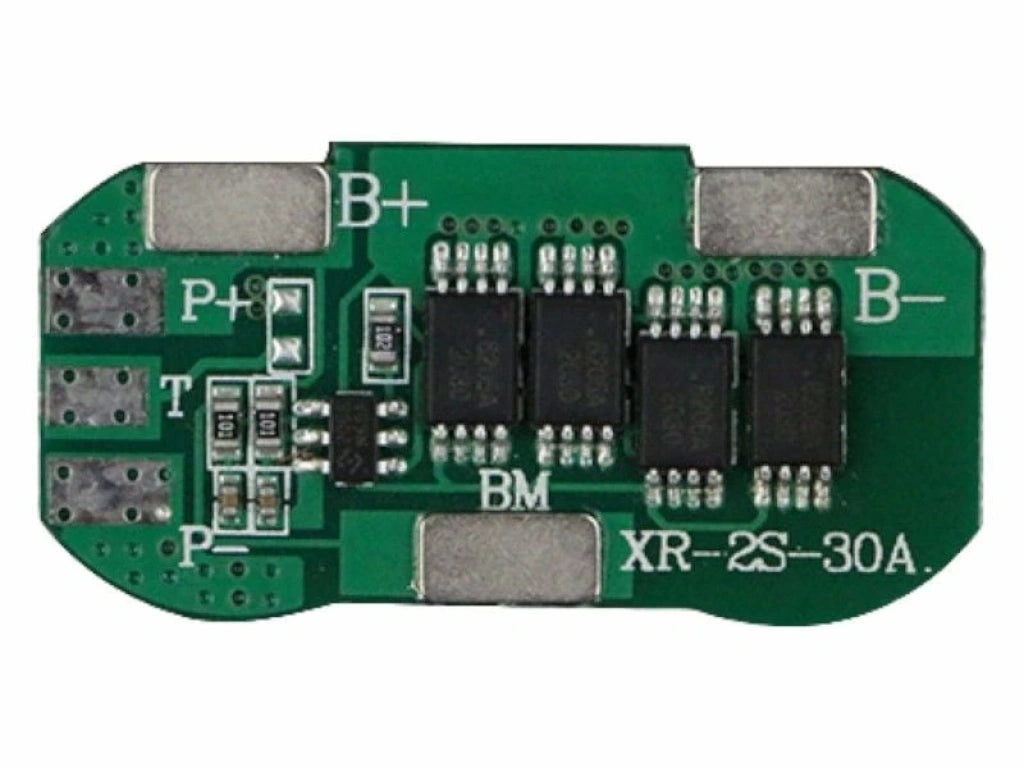

B+ 2S bataryanın artısına, B− eksisine, BM iki hücrenin ortak seri birleşme noktasına, P+/P− şarj/deşarj çıkışına, T ise 10K ohm NTC sensörüne bağlanır. Bağlantı sırası kritiktir: yanlış sıralama kartın işlemcisini kalıcı olarak yakabilir; bağlantıyı her zaman doğru terminallere, dikkatlice yapın.

5. Şarj cihazı voltajı ne olmalı; kartın ölçüsü ve menşei nedir?
2S Li-ion paketin tam dolum voltajı 8.4V'tur; bu nedenle 8.4V çıkışlı bir Li-ion şarj cihazı kullanın (LiFePO4 veya farklı voltajlı şarj cihazı kullanmayın). Kartın ölçüsü 30×16×2mm, sürekli deşarj akımı 10A (pik 20A), aşırı şarj koruması 4.25V/hücre, kesme 2.35V/hücre, release 2.9V/hücredir. Menşei Çin'dir (XR markası).
