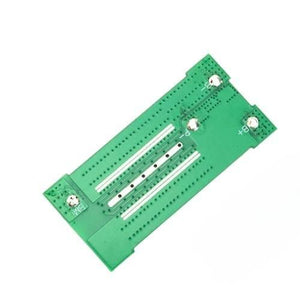

XR 2S 30A (Anlık 120A) Lityum Batarya BMS (Balanssız)

XR 2S 30A Lityum İyon Batarya Koruma Devresi (BMS) - Yüksek Akım

Ürün Özellikleri ve Kullanım Alanları: Bu BMS devresi, 2 seri (2S) lityum iyon pil grupları için tasarlanmış yüksek akım kapasiteli bir koruma kartıdır. Özellikle anlık yüksek akım çeken motorlu uygulamalar için idealdir. Matkap bataryaları, şarjlı el aletleri ve 6V çocuk arabası akülerinin lityum iyon pillere dönüştürülmesi işlemlerinde güvenle kullanılabilir.

Öne Çıkan Avantajlar:

• Yüksek Performans: 30A sürekli deşarj ve 120A anlık (peak) akım desteği ile zorlu motor yüklerinde kesinti yaşatmaz.

• Geniş Uyumluluk: 18650 ve benzeri lityum pillerle kurulan 2S paketler için uygundur.

• Kompakt Tasarım: İnce ve küçük yapısı (55x26x2.7mm) sayesinde batarya kutularına kolayca sığar.

• Sıcaklık Koruması: NTC sensör desteği ile aşırı ısınma durumlarına karşı güvenlik sağlar.

Dikkat: Bu ürün balanssız bir koruma devresidir. Pillerinizin voltajlarını eşitledikten sonra montaj yapmanız önerilir.

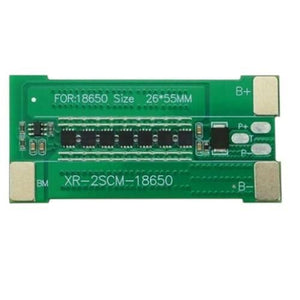

Bağlantı Şeması ve Pin Açıklamaları

Montaj sırasında aşağıdaki bağlantı sırasına dikkat ediniz:

• B+ : Batarya paketinin Artı (+) kutbuna bağlanır.

• B- : Batarya paketinin Eksi (-) kutbuna bağlanır.

• BM : İki pilin seri bağlandığı orta noktaya (birleşme noktası) bağlanır.

• P+ : Şarj cihazı girişi ve Yük (Motor/Cihaz) Artı (+) çıkışıdır.

• P- : Şarj cihazı girişi ve Yük (Motor/Cihaz) Eksi (-) çıkışıdır.

• T : Sıcaklık koruması için 10K NTC sensör bağlantı noktasıdır.
