XR 3S 50A 12.6V Balanslı Li-ion BMS

XR 3S 50A 12.6V Balanslı Li-ion BMS — 200A Pik Akımlı 3 Seri Lityum Batarya Koruma Devresi (Matkap / Güç Aleti Sınıfı, Soketli, Sıcaklık Korumalı)

XR 3S 50A BMS, 3 seri (3S) lityum iyon hücreden oluşan batarya paketlerini korumak ve dengelemek için tasarlanmış, yüksek akım kapasiteli bir pil yönetim (koruma) devresidir. 11.1V nominal (3×3.7V) ve 12.6V tam şarj (3×4.2V) gerilimindeki 12V sınıfı Li-ion paketlerde kullanılır. Bu modelin ayırt edici özelliği akım kapasitesidir: 50A sürekli deşarj ve 200A anlık (pik) koruma akımı ile motorlu güç aletlerinin (matkap, vidalama, kesme) kalkış anındaki ani akım taleplerini karşılar. Elektrikli motorlar ilk hareket anında çalışma akımının katlarını çeker; 200A pik toleransı, BMS'in bu darbelerde gereksiz yere kesmesini önler.

50A sürekli şarj akımı ile hızlı şarja da uygundur; çok düşük iç direnci (≤10mΩ) sayesinde yüksek akımda ısınma ve gerilim kaybı minimum kalır. Sıcaklık koruması (şarjda 50°C, deşarjda 70°C) ısıl güvenlik sağlar — bu, kapalı gövdeli el aletlerinde önemli bir avantajdır. 4 pinli soketli kablosuyla birlikte gönderildiği için montaj hızlı ve hatasızdır. Ortak port yapısı (şarj ve deşarj aynı uçtan) kablolamayı basitleştirir. 113×45×6.8mm ince yapısı, dar alet gövdelerine ve pack kutularına rahatça yerleşir. XR kalitesiyle, 3S yüksek akımlı paketler için güçlü ve güvenilir bir çözümdür.

Öne Çıkan Özellikler

• 3S Li-ion Uyumlu: 11.1V nominal (3×3.7V), 12.6V tam şarj (3×4.2V); 12V sınıfı lityum paketler.
• 50A Sürekli / 200A Anlık Pik: Motorlu güç aletlerinin kalkış akımını karşılayan yüksek darbe toleransı.
• 50A Sürekli Şarj: Hızlı şarja uygun; yüksek şarj akımı kapasitesi.
• Sıcaklık Koruması: Şarjda 50°C, deşarjda 70°C üzerinde koruma — kapalı gövdeli aletlerde önemli.
• Çok Düşük İç Direnç (≤10mΩ): Az ısınma, düşük gerilim kaybı, yüksek verim.
• Balanslı (Pasif Şönt): 4.15V'ta devreye girer, 42mA balans akımı ile şarjda hücreleri eşitler.

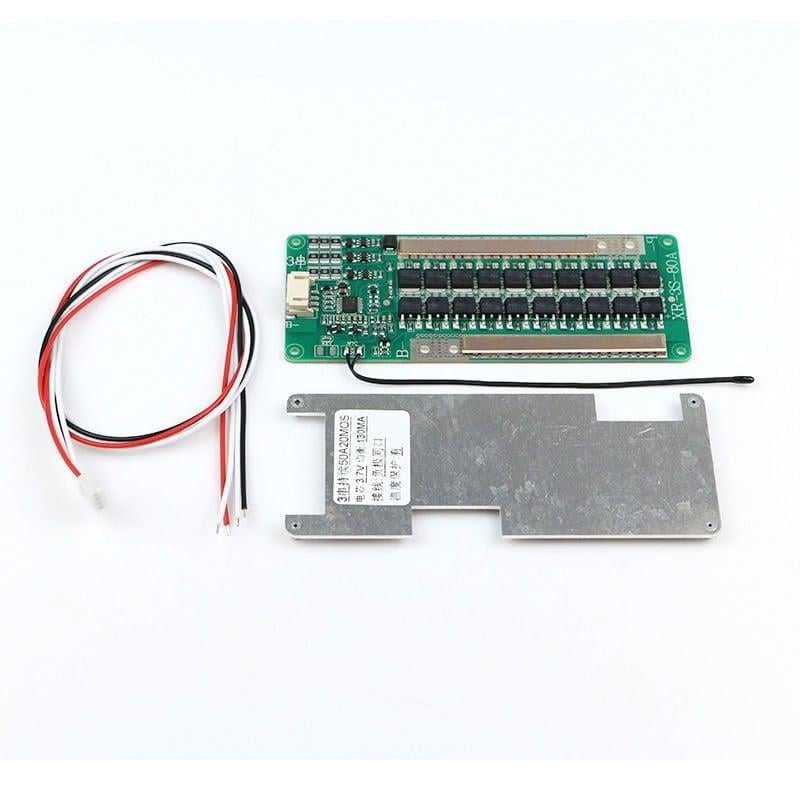

• Soketli — 4 Pinli Kablo Dahil: Hazır soket ile hızlı ve hatasız montaj.
• İnce Yapı (113×45×6.8mm): Dar alet gövdelerine ve pack kutularına kolay montaj.

Kullanım Alanları

1. Şarjlı Matkap ve Güç Aletleri: 12V sınıfı vidalama, matkap ve kesme aletleri — 200A pik ile ideal.
2. Yüksek Akımlı 12V Sistemler: Motorlu uygulamalar ve güç yoğun cihazlar.
3. RC ve Robotik: Yüksek anlık akım çeken model araç ve robot projeleri.
4. Taşınabilir Güç Paketleri: 12V sınıfı yüksek akımlı enerji üniteleri.
5. 3S Li-ion Pack Üretimi: Alet bataryası yenileme ve DIY pack yapımı.

❓ Sıkça Sorulan Sorular

1. Bu BMS hangi pil ve kaç volt içindir?
Bu devre 3 seri (3S) lityum iyon (Li-ion) hücreler içindir. Paket gerilimi 11.1V nominal (3×3.7V) ve 12.6V tam şarjdır (3×4.2V); boş kesim yaklaşık 8.1V'tur (2.7V/hücre). LiFePO4 hücrelerle KULLANILMAZ — LiFePO4 3S paketi farklı voltajdadır (9.6V nominal / 10.95V şarj) ve kendine özel BMS gerektirir. Kurşun-asit 12V akü yerine geçecek lityum paket kuruyorsanız, doğru seçim genelde 4S LiFePO4 (12.8V) olur — bu ürün o amaç için değildir.

2. "50A sürekli, 200A pik" ne anlama gelir?
50A, devrenin sürekli olarak taşıyabileceği deşarj akımıdır. 200A ± 5A ise anlık koruma akımıdır: motorlu cihazlar ilk hareket anında çalışma akımının çok üzerinde kısa süreli darbe çeker; bu değer, BMS'in o darbelerde gereksiz yere kesmesini önler. Bu yüksek pik toleransı, ürünü özellikle matkap ve güç aletleri gibi motorlu uygulamalar için uygun kılar. 200A'nın üzerindeki akımlarda devre koruma amaçlı keser.

3. Sıcaklık koruması var mı?
Evet. Devre, şarj sırasında 50°C, deşarj sırasında 70°C üzerine çıkıldığında koruma devreye sokar. Bu, özellikle güç aletleri gibi kapalı gövde içinde yüksek akım çeken uygulamalarda ısıl güvenlik sağlar; hem hücreleri hem devreyi korur.

4. "Balanslı" ne demek; nasıl çalışır?
Balans, şarj sırasında hücre gerilimlerini eşitleme işlemidir. Bu BMS pasif (şönt) balans kullanır: hücre gerilimi yaklaşık 4.15V'a ulaştığında, o hücrenin fazla enerjisi küçük bir dirençle (yaklaşık 42mA) boşaltılır ve diğerlerinin yetişmesi beklenir. Böylece paket dengeli dolar. Balans akımı düşük olduğundan, pack kurarken hücrelerin başlangıçta yakın gerilimde olması önerilir.

5. "Ortak port" ne demek; nasıl bağlanır?

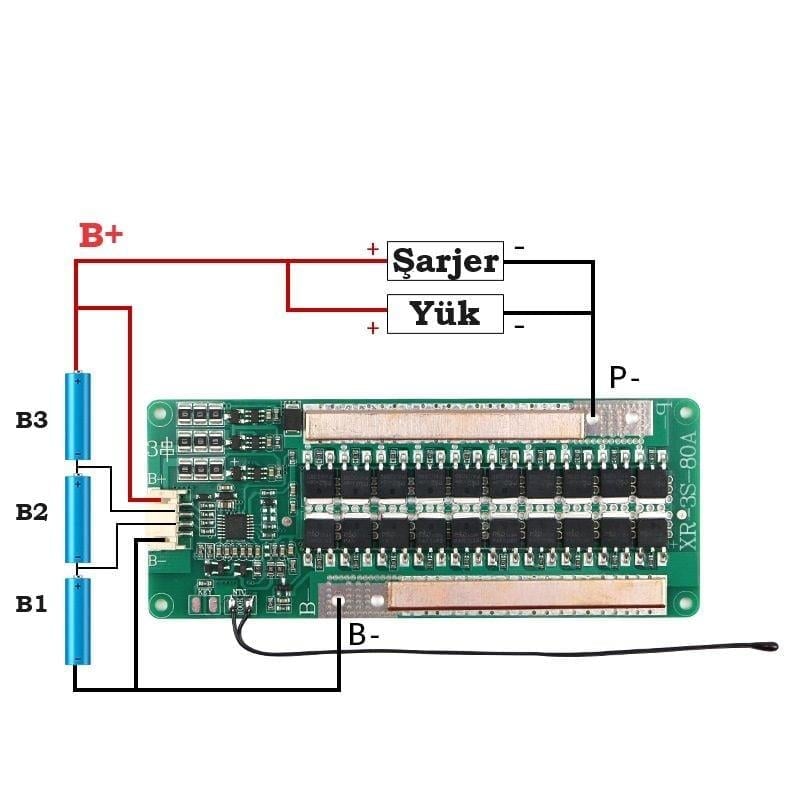

Ortak port (common port), şarj ve deşarjın aynı uçtan yapıldığı bağlantı tipidir — ayrı bir şarj portu yoktur; tek bir (+)/(−) çıkışı üzerinden hem şarj verilir hem yük bağlanır. Devre 4 pinli soketli kablosuyla gönderilir (3 hücre bağlantısı + ana eksi). Bağlantı sırası kritiktir; soketi takmadan önce kablo sırasını ve hücre gerilimlerini kontrol edin, aksi hâlde devre zarar görebilir. Ölçüsü 113×45×6.8mm'dir.

Teknik Özellikler Tablosu
