XR 3S 5A Lityum Batarya BMS (Balanssız)

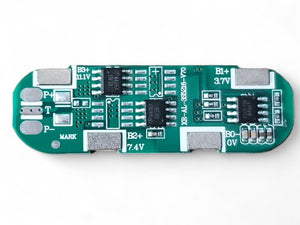

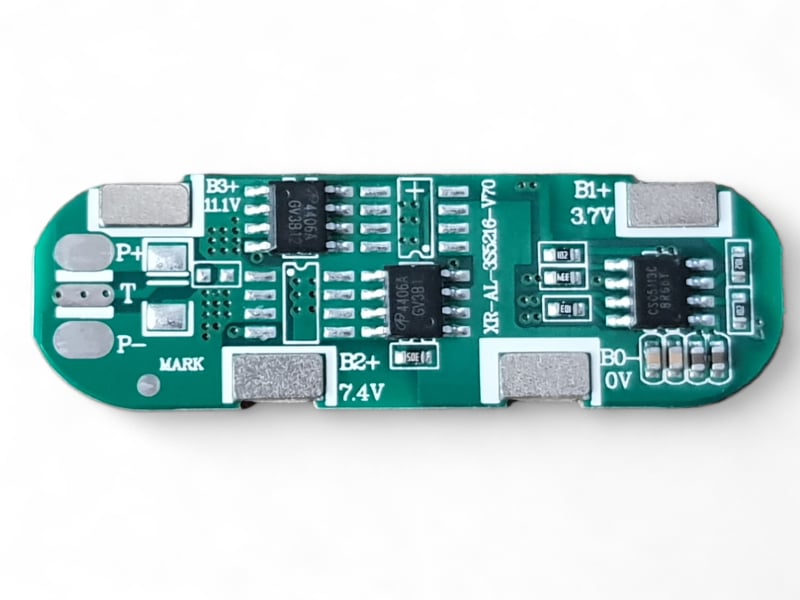

XR 3S 5A Lityum Batarya BMS (Balanssız) — 12.6V Li-ion Pil Koruma Devresi, 52×16mm Kompakt PCB (5A Sürekli / 6A Anlık)

XR 3S 5A balanssız BMS, 3 seri (3S) bağlı lityum iyon (Li-ion) batarya paketlerini koruyan kompakt bir pil koruma devresidir (PCB / BMS). 11.1V nominal (3×3.7V) Li-ion paketler için tasarlanmıştır; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devreye karşı güvenilir koruma sağlar. 5A sürekli çalışma akımı (6A anlık tepe) ile düşük güçlü uygulamalara uygundur — küçük el aletleri, LED sistemler, router/modem yedekleme ve hobi projeleri için idealdir. Yalnızca 52×16×2.5mm ölçüsündeki ince ve küçük yapısı sayesinde dar batarya kutularına ve kompakt cihazlara kolayca sığar.

Devre balanssızdır: hücreleri şarj sırasında otomatik dengelemez, bu nedenle özellikle hücrelerin birbirine yakın voltajda tutulması gereken uygulamalarda kullanıcının hücre voltajlarını periyodik olarak kontrol edip manuel dengelemesi önerilir. Balanssız BMS'ler, maliyeti düşük olduğu ve hücrelerin dengeli kaldığı basit paketlerde yaygın olarak tercih edilir. Aşırı şarj koruması hücre başına 4.25-4.35V, aşırı deşarj koruması 2.8V seviyesindedir; kısa devre koruması, koruma durumu ortadan kalkınca otomatik olarak kendini sıfırlar. Devrede NTC (sıcaklık sensörü) bulunmaz (T ucu boştur). Çok düşük sessiz akımı (30µA altı) ve 30.000 saati aşan etkin ömrüyle uzun süreli güvenilir kullanım sunar.

Öne Çıkan Özellikler

• 3S Li-ion (12.6V) İçin: 3 seri lityum iyon paketlere özel; 11.1V nominal / 12.6V tam şarj.
• 5A Sürekli / 6A Anlık: Düşük güçlü uygulamalar için yeterli akım kapasitesi.
• Kompakt Boyut (52×16×2.5mm): İnce ve küçük yapı; dar batarya kutularına kolay montaj.
• Çok Yönlü Koruma: Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması.
• Otomatik Kısa Devre Kurtarma: Koruma durumu kalkınca devre kendini sıfırlar.
• Çok Düşük Sessiz Akım (<30µA): Bekleme durumunda minimum enerji tüketimi; uzun raf ömrü.
• Balanssız: Hücre dengeleme yapmaz; dengeli paketler için ekonomik çözüm (manuel balans önerilir).
• NTC Yok: Sıcaklık sensörü bulunmaz (T ucu boş).

Kullanım Alanları

1. 3S Li-ion Batarya Paketleri: Küçük el aletleri, taşınabilir cihazlar ve DIY 12.6V pack yapımı.
2. LED Aydınlatma Sistemleri: 12V sınıfı düşük güçlü taşınabilir aydınlatma.
3. Router / Modem Yedekleme: Düşük akım çeken kesintisiz güç uygulamaları.
4. Hobi ve Robotik Projeler: 3S besleme kullanan kompakt, düşük güçlü uygulamalar.
5. Küçük Powerbank ve Taşınabilir Üniteler: Düşük kapasiteli portatif paketler.

❓ Sıkça Sorulan Sorular

1. "Balanssız" ne demek; sorun olur mu?
Balanssız BMS, 3 seri hücrenin voltajlarını şarj sırasında otomatik olarak eşitlemez (dengelemez). Zamanla hücreler farklı hızda dolup boşalabilir; balanssız bir sistemde bu fark birikirse bir hücre aşırı dolarken diğeri eksik kalabilir. Bu nedenle balanssız BMS kullanırken: (1) paketi birbirine yakın voltajlı, eşleştirilmiş hücrelerle kurun, (2) hücre voltajlarını periyodik olarak kontrol edin, (3) fark oluştuysa hücreleri manuel olarak dengeleyin. Hücreler dengeli kaldığı sürece balanssız BMS sorunsuz ve ekonomik bir çözümdür; ancak uzun ömür ve maksimum güvenlik isteniyorsa balanslı BMS tercih edilebilir.

2. 5A mı 10A mı almalıyım?
İkisi de aynı XR 3S balanssız BMS ailesindendir; tek fark akım kapasitesidir:

• 5A modeli (bu ürün): Sürekli 5A / anlık 6A — düşük güçlü uygulamalar (LED, router yedekleme, küçük projeler).
• 10A modeli: Sürekli 10A / anlık 15A — orta güçlü uygulamalar (el aletleri, daha yüksek akımlı cihazlar).

Paketinizin sürekli akım ihtiyacını hesaplayın: cihazınız 5A'dan az çekiyorsa bu model yeterlidir; daha fazla çekiyorsa 10A (veya daha yüksek) modeli seçin. Akım sınırını aşmak, BMS'in korumaya geçip sistemi kesmesine yol açar.

3. Bu BMS hangi pillerle kullanılır?
Yalnızca 3 seri (3S) lityum iyon (Li-ion) paketlerle kullanılır — yani 11.1V nominal / 12.6V tam şarj değerindeki paketler. Aşırı şarj koruması hücre başına 4.25-4.35V'a ayarlıdır ki bu Li-ion kimyasının değeridir. LiFePO4 (3.2V) hücrelerle KULLANILMAZ: 3S LiFePO4 paketin tam şarj değeri 10.95V'tur ve bu BMS onu doğru yönetemez. Farklı seri sayılı (2S, 4S vb.) paketlerde de kullanılmaz.

4. NTC (sıcaklık koruması) var mı?
Hayır, bu devrede NTC (sıcaklık sensörü) bulunmaz — "T ucu boştur". Yani devre sıcaklık bazlı koruma yapmaz; yalnızca voltaj ve akım bazlı koruma sağlar. Sıcaklık kontrolü kritik olan uygulamalarda NTC'li bir BMS tercih edilmelidir. Yine de aşırı akım ve kısa devre korumaları, ısınmaya yol açan durumları dolaylı olarak sınırlar.

5. Koruma değerleri nelerdir?
Datasheet değerleri: aşırı şarj koruması hücre başına 4.25-4.35V ± 0.05V, aşırı deşarj koruması 2.8V ± 0.05V, çalışma sıcaklığı -40 ~ +50°C, iç direnç 100mΩ'dan az, sessiz (bekleme) akımı 30µA'dan az, etkin ömür 30.000 saatten fazla. Kısa devre durumunda devre çıkışı anında keser ve koruma durumu ortadan kalkınca kendiliğinden sıfırlanır. Paket içeriği: 1 adet 3S 5A 12.6V koruma modülü.
