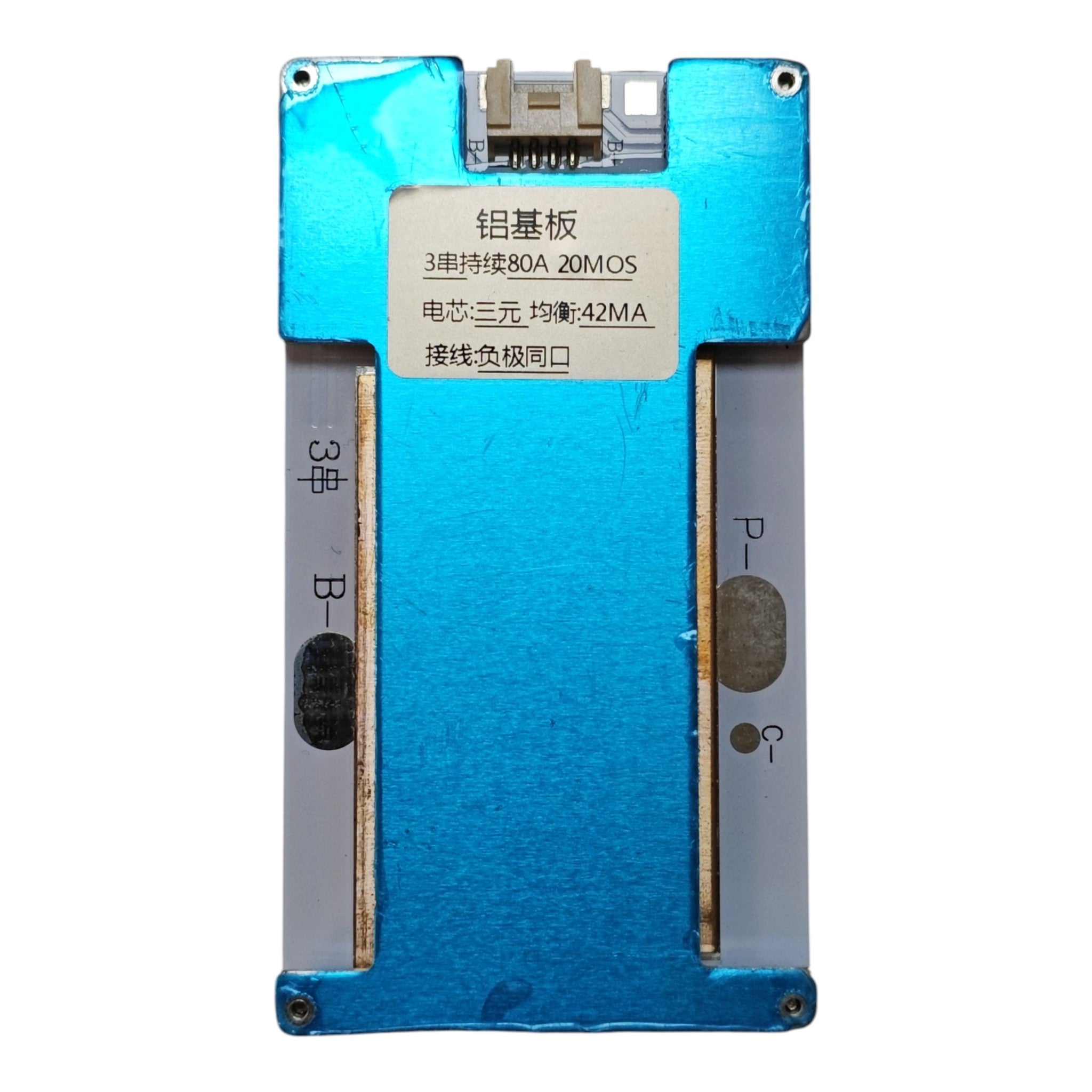

XR 3S 80A 12.6V Balanslı Li-ion BMS

XR 3S 80A 12.6V Balanslı Li-ion BMS — 230A Pik Akımlı 3 Seri Lityum Batarya Koruma Devresi (Ağır Hizmet Matkap / Güç Aleti Sınıfı, Soketli, Sıcaklık Korumalı)

XR 3S 80A BMS, 3 seri (3S) lityum iyon hücreden oluşan batarya paketleri için üretilmiş, yüksek akım sınıfında bir pil yönetim (koruma) devresidir. 11.1V nominal (3×3.7V) ve 12.6V tam şarj (3×4.2V) gerilimindeki 12V sınıfı Li-ion paketlerde kullanılır. 80A sürekli deşarj ve 230A anlık (pik) koruma akımı ile, güçlü motorlu el aletlerinin (darbeli matkap, kesme, taşlama) hem sürekli yükünü hem de kalkış anındaki ani akım darbelerini karşılar. Elektrikli motorlar ilk hareket anında çalışma akımının katlarını çeker; 230A pik toleransı, BMS'in bu darbelerde gereksiz yere kesmesini önleyerek aletin duraksamadan çalışmasını sağlar.

80A sürekli şarj akımı ile hızlı şarja da uygundur; çok düşük iç direnci (≤10mΩ) yüksek akımda ısınmayı ve gerilim kaybını en aza indirir. Sıcaklık koruması (şarjda 50°C, deşarjda 70°C) ısıl güvenlik sağlar — kapalı alet gövdelerinde ve yoğun kullanımda önemli bir katmandır. 4 pinli soketli kablosuyla gönderildiği için montaj hızlı ve hatasızdır. Ortak port yapısı (şarj ve deşarj aynı uçtan) kablolamayı basitleştirir. 100×55×6.5mm ince ve kompakt yapısı, alet gövdelerine ve pack kutularına rahatça yerleşir. Aynı serinin 50A modeline göre daha yüksek sürekli akım ve daha yüksek pik toleransı sunarak, ağır hizmet uygulamaları için tercih edilir.

Öne Çıkan Özellikler

• 3S Li-ion Uyumlu: 11.1V nominal (3×3.7V), 12.6V tam şarj (3×4.2V); 12V sınıfı lityum paketler.
• 80A Sürekli / 230A Anlık Pik: Güçlü motorlu aletlerin sürekli yükünü ve kalkış darbesini karşılar.
• 80A Sürekli Şarj: Yüksek şarj akımı kapasitesi; hızlı şarja uygun.
• Sıcaklık Koruması: Şarjda 50°C, deşarjda 70°C üzerinde koruma — yoğun kullanımda ısıl güvenlik.
• Çok Düşük İç Direnç (≤10mΩ): Yüksek akımda az ısınma, düşük gerilim kaybı.
• Balanslı (Pasif Şönt): 4.15V'ta devreye girer, 42mA balans akımı ile şarjda hücreleri eşitler.
• Soketli — 4 Pinli Kablo Dahil: Hazır soket ile hızlı ve hatasız montaj.
• Kompakt Yapı (100×55×6.5mm): Alet gövdelerine ve pack kutularına kolay montaj.

Kullanım Alanları

1. Ağır Hizmet Şarjlı Aletler: 12V sınıfı darbeli matkap, kesme ve taşlama aletleri — 230A pik ile ideal.
2. Yüksek Akımlı 12V Sistemler: Güçlü motorlu uygulamalar ve güç yoğun cihazlar.
3. RC ve Robotik: Çok yüksek anlık akım çeken model araç ve robot projeleri.
4. Taşınabilir Yüksek Güç Paketleri: 12V sınıfı ağır yük enerji üniteleri.
5. 3S Li-ion Pack Üretimi: Profesyonel alet bataryası yenileme ve DIY pack yapımı.

❓ Sıkça Sorulan Sorular

1. Bu BMS hangi pil ve kaç volt içindir?
Bu devre 3 seri (3S) lityum iyon (Li-ion) hücreler içindir. Paket gerilimi 11.1V nominal (3×3.7V) ve 12.6V tam şarjdır (3×4.2V); boş kesim yaklaşık 8.1V'tur (2.7V/hücre). LiFePO4 hücrelerle KULLANILMAZ — LiFePO4 3S paketi farklı voltajdadır (9.6V nominal / 10.95V şarj) ve kendine özel BMS gerektirir. Kurşun-asit 12V akü yerine geçecek lityum paket kuruyorsanız, doğru seçim genelde 4S LiFePO4 (12.8V) olur; bu ürün o amaç için değildir.

2. "80A sürekli, 230A pik" ne anlama gelir?
80A, devrenin sürekli olarak taşıyabileceği deşarj akımıdır. 230A ± 5A ise anlık koruma akımıdır: motorlu cihazlar ilk hareket anında kısa süreli olarak çalışma akımının çok üzerinde akım çeker; bu değer, BMS'in o darbelerde gereksiz yere kesmesini önler. Bu yüksek kapasite, ürünü güçlü motorlu el aletleri için uygun kılar. 230A üzerindeki akımlarda devre koruma amaçlı keser.

3. 50A modelden farkı nedir?
Aynı serinin üst modelidir. Farklar: sürekli akım 80A (50A yerine), anlık pik 230A (200A yerine), sürekli şarj akımı 80A (50A yerine) ve ölçü 100×55×6.5mm (113×45×6.8mm yerine). Koruma eşikleri, balans değerleri, sıcaklık koruması ve iç direnç aynıdır. Daha yüksek sürekli yük çeken veya daha güçlü motorlu uygulamalarda 80A modeli tercih edilmelidir.

4. Sıcaklık koruması var mı?
Evet. Devre, şarj sırasında 50°C, deşarj sırasında 70°C üzerine çıkıldığında koruma devreye sokar. Bu, 80A gibi yüksek akımlarda ve kapalı gövde içindeki uygulamalarda ısıl güvenlik sağlar; hem hücreleri hem devreyi korur.

5. "Ortak port" ne demek; nasıl bağlanır?
Ortak port (common port), şarj ve deşarjın aynı uçtan yapıldığı bağlantı tipidir — ayrı bir şarj portu yoktur; tek bir (+)/(−) çıkışı üzerinden hem şarj verilir hem yük bağlanır. Devre 4 pinli soketli kablosuyla gönderilir (3 hücre bağlantısı + ana eksi). Bağlantı sırası kritiktir; soketi takmadan önce kablo sırasını ve hücre gerilimlerini kontrol edin, aksi hâlde devre zarar görebilir. Ölçüsü 100×55×6.5mm'dir.
