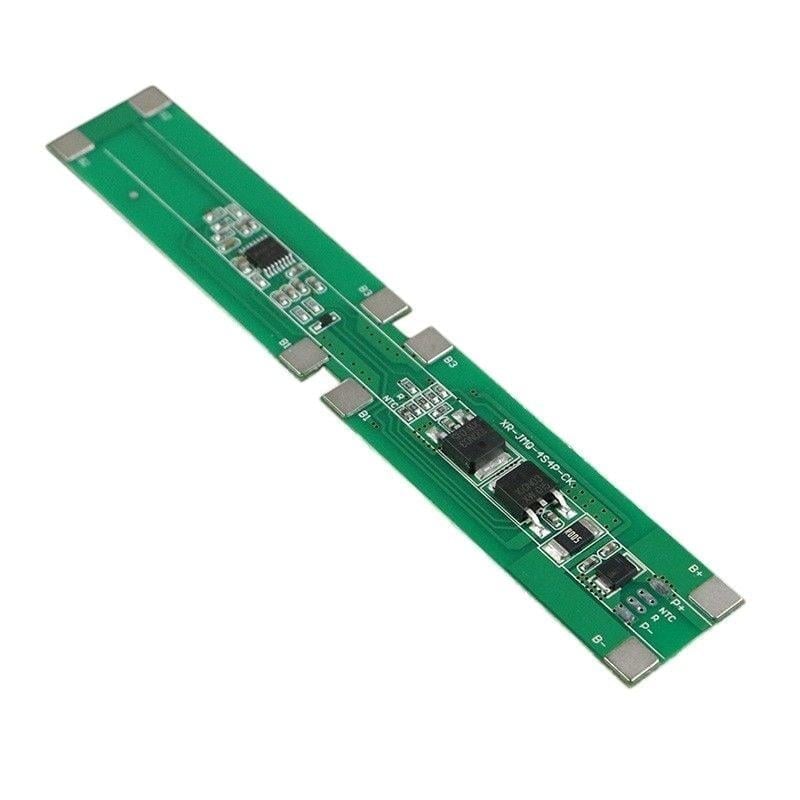

XR 4S 7A Lityum Batarya BMS NTC'li (Robot Süpürge, 4 Pinli)

XR 4S 7A Lityum Batarya BMS NTC'li (Robot Süpürge, 4 Pinli) — 16.8V Li-ion Pil Koruma Devresi, Sıcaklık Sensörlü 18650 Pack Kartı (7A Sürekli / 20A Anlık)

XR 4S 7A NTC'li BMS, robot süpürge bataryaları başta olmak üzere 4 seri (4S) lityum iyon (Li-ion) batarya paketlerini koruyan, sıcaklık sensörlü (NTC'li) bir pil koruma devresidir (PCB / BMS). 14.4V nominal (4×3.6V) ve 16.8V tam şarj değerindeki Li-ion paketler için tasarlanmıştır; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devreye karşı koruma sağlar. Bu modelin en önemli özelliği entegre 10K NTC sıcaklık sensörüdür: robot süpürge gibi cihazlar, şarj ve deşarj sırasında batarya sıcaklığını izleyerek aşırı ısınmaya karşı önlem alır. Ayrıca 150K ohm kimlik direnci (R) ile birlikte 4 pinli konnektör üzerinden cihazın ana kartına bağlanır — bu, robot süpürgelerin orijinal batarya bağlantı yapısına uygundur.

128×20×3.5mm uzun ve ince şerit yapısı sayesinde robot süpürge batarya kutularına ve 4S 18650 paketlere kolayca yerleşir. 7A sürekli çalışma akımı (20A anlık tepe) ile robot süpürgeler ve orta güçlü 4S uygulamalar için uygundur. Şarj akımı 5A'dır. Devre balanssızdır: hücreleri şarj sırasında otomatik dengelemez, bu nedenle hücrelerin birbirine yakın voltajda tutulması ve gerektiğinde manuel dengelenmesi önerilir. Düşük iç direnci (25mΩ) ve çok düşük sessiz akımı (10µA) ile verimli ve uzun ömürlü kullanım sunar.

Öne Çıkan Özellikler

• 4S Li-ion (16.8V) İçin: 4 seri lityum iyon paketlere özel; 14.4V nominal / 16.8V tam şarj.
• NTC'li (10K Sıcaklık Sensörü): Şarj/deşarjda batarya sıcaklığını izler; robot süpürge için kritik güvenlik.
• 4 Pinli Konnektör (NTC + 150K R): Robot süpürge ana kartına uygun bağlantı; kimlik direnci dahil.
• 7A Sürekli / 20A Anlık: Robot süpürge ve orta güçlü 4S uygulamalar için yeterli akım.
• Çok Yönlü Koruma: Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması.
• İnce Şerit Boyut (128×20×3.5mm): Robot süpürge batarya kutularına ve 18650 paketlere kolay yerleşim.
• Düşük İç Direnç (25mΩ) / Sessiz Akım (10µA): Verimli çalışma ve uzun raf ömrü.

Kullanım Alanları

1. Robot Süpürge Bataryaları: 4S Li-ion robot süpürge pack üretimi ve yenileme (ana kullanım).
2. 4S 18650 Batarya Paketleri: Sıcaklık denetimi gereken 16.8V pack yapımı.
3. Taşınabilir Ev Cihazları: NTC'li koruma gerektiren 4S Li-ion sistemler.
4. Elektrikli El Aletleri: 16.8V sınıfı orta güçlü aletler.
5. DIY ve Onarım Projeleri: Robot süpürge batarya onarımı ve yeniden yapımı.

❓ Sıkça Sorulan Sorular

1. NTC (sıcaklık sensörü) ne işe yarar; neden robot süpürgede önemli?
NTC, sıcaklıkla direnci değişen bir sıcaklık sensörüdür (bu üründe 10K ohm). Robot süpürge gibi cihazlar, şarj ve deşarj sırasında batarya sıcaklığını bu sensörle sürekli izler. Batarya aşırı ısınırsa, cihazın ana kartı şarjı/deşarjı durdurarak veya gücü sınırlayarak termal güvenliği sağlar. Robot süpürgeler sık şarj-deşarj döngüsünde çalıştığından ve şarj istasyonuna sürekli girip çıktığından, sıcaklık denetimi güvenlik için kritiktir. Bu yüzden robot süpürge BMS'leri NTC'li olur — sıradan NTC'siz BMS bu cihazlarda düzgün/güvenli çalışmayabilir.

2. "4 pinli" bağlantı ve "150K R" nedir?
Bu BMS, robot süpürgenin ana kartına 4 pinli bir konnektör ile bağlanır. Bağlantı; güç uçlarının yanı sıra NTC (10K sıcaklık sensörü) ve R (150K ohm kimlik/tanıma direnci) hatlarını içerir. 150K ohm direnç, birçok cihazın bataryayı "tanıması" (doğru/orijinal batarya olduğunu algılaması) için kullanılır; cihaz bu direnci okuyarak bataryayı kabul eder. Bu yapı, robot süpürgenin orijinal batarya bağlantısıyla uyumludur. Bağlantı detayı: B− (0V), B1 (+3.6V), B2 (+7.2V), B3 (+10.8V), B+ (+14.4V); P+ ve P− şarj/deşarj çıkışı; ayrıca NTC ve R pinleri.

3. Bu BMS hangi pillerle kullanılır?
Yalnızca 4 seri (4S) lityum iyon (Li-ion) paketlerle kullanılır — yani 14.4V nominal / 16.8V tam şarj değerindeki paketler. Aşırı şarj kesme voltajı hücre başına 4.25-4.35V'a ayarlıdır ki bu Li-ion kimyasının değeridir. LiFePO4 (3.2V) hücrelerle KULLANILMAZ: 4S LiFePO4 paketin tam şarj değeri 14.6V'tur ve bu BMS onu doğru yönetemez. Farklı seri sayılı (3S, 5S vb.) paketlerde de kullanılmaz.

4. Balans var mı; nasıl kullanmalıyım?
Hayır, bu devre balanssızdır — hücreleri şarj sırasında otomatik dengelemez. Bu nedenle: (1) paketi birbirine yakın voltajlı, eşleştirilmiş hücrelerle kurun, (2) hücre voltajlarını periyodik kontrol edin, (3) fark oluştuysa hücreleri manuel dengeleyin. Robot süpürge gibi sürekli çalışan cihazlarda hücrelerin dengeli kalması ömür için önemlidir. Hücreler dengeli kaldığı sürece balanssız BMS sorunsuz çalışır.

5. Akım ve diğer değerler nelerdir; nasıl şarj edilir?
Sürekli çalışma akımı 7A, anlık (tepe) akım 20A, şarj akımı 5A'dır. Datasheet değerleri: iç direnç 25mΩ, sessiz (bekleme) akımı 10µA, aşırı şarj kesme voltajı hücre başına 4.25-4.35V, aşırı deşarj kesme voltajı hücre başına 2.7-3.0V. Şarj için 4S Li-ion'a uygun 16.8V CC-CV şarj cihazı (veya robot süpürgenin orijinal şarj istasyonu) kullanılmalıdır. Sürekli akım ihtiyacınız 7A'yı aşmamalıdır.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu ürün XR 4S 7A lityum batarya BMS'tir (NTC'li, robot süpürge, 4 pinli) ve yalnızca 4 seri Li-ion (14.4V nominal / 16.8V tam şarj) paketlerde kullanılır. NTC avantajı: kart üzerinde 10K sıcaklık sensörü bulunur; robot süpürge gibi cihazlarda şarj/deşarj sırasında sıcaklık denetimi sağlar — NTC gerektiren cihazlar için bu model uygundur. ⚠️ Kimya uyumu: bu BMS Li-ion hücreler içindir; LiFePO4 (3.2V) hücrelerle KULLANMAYIN — aşırı şarj eşiği (4.25-4.35V/hücre) Li-ion'a göredir, LiFePO4 ile yanlış çalışır ve tehlike oluşturur. Farklı seri sayılı (3S, 5S vb.) paketlerde de kullanmayın. ⚠️ Bağlantı: hücre uçlarını doğru sırayla bağlayın — B− (0V), B1 (+3.6V), B2 (+7.2V), B3 (+10.8V), B+ (+14.4V); ayrıca P+ / P− (şarj/deşarj), NTC ve R uçlarını cihazın 4 pinli konnektörüne doğru bağlayın. Yanlış sıra BMS'i ve hücreleri kalıcı olarak yakar. Bağlantı öncesi hücre voltajlarının dengeli olduğundan emin olun. ⚠️ Balanssız uyarısı: bu devre hücreleri otomatik dengelemez; eşleştirilmiş hücrelerle kurun, voltajları periyodik kontrol edin ve gerektiğinde manuel dengeleyin. Akım sınırı: sürekli 7A (anlık 20A) değerini aşmayın; daha yüksek akım gerekiyorsa daha yüksek amperajlı BMS seçin. Şarj: 4S Li-ion için uygun 16.8V CC-CV şarj cihazı (veya cihazın orijinal şarj istasyonu) kullanın; farklı voltajlı şarj cihazı bağlamayın. Kurulum: lehim yaparken kısa devreye dikkat edin, çıplak temasları yalıtın; NTC sensörünü hücre yüzeyine düzgün temas ettirin (yanlış konum sıcaklık okumasını bozar). Güvenlik: BMS son güvenlik katmanıdır, tek başına tüm güvenliği garanti etmez; doğru hücre, doğru şarj cihazı ve düzgün montajla birlikte kullanılmalıdır. Devreyi suya, neme ve aşırı sıcağa maruz bırakmayın. Batarya paketi yapımı deneyim gerektirir; emin değilseniz uzmandan destek alın. İade koşulu: kullanılmamış ve orijinal ambalajlı ürünler için mesafeli satış cayma/iade süresi geçerlidir; lehimlendikten/kurulduktan sonra iade kabul edilmeyebilir. Elektronik atıkları evsel çöpe atmayın; geri dönüşüm/toplama noktalarına teslim edin. Çocukların erişemeyeceği yerde saklayın.
