XR 6S 10A Balanslı Lityum Batarya BMS

XR 6S 10A Balanslı Lityum Batarya BMS — 24V Li-ion Koruma Modülü (Ortak Port, 50×32mm)

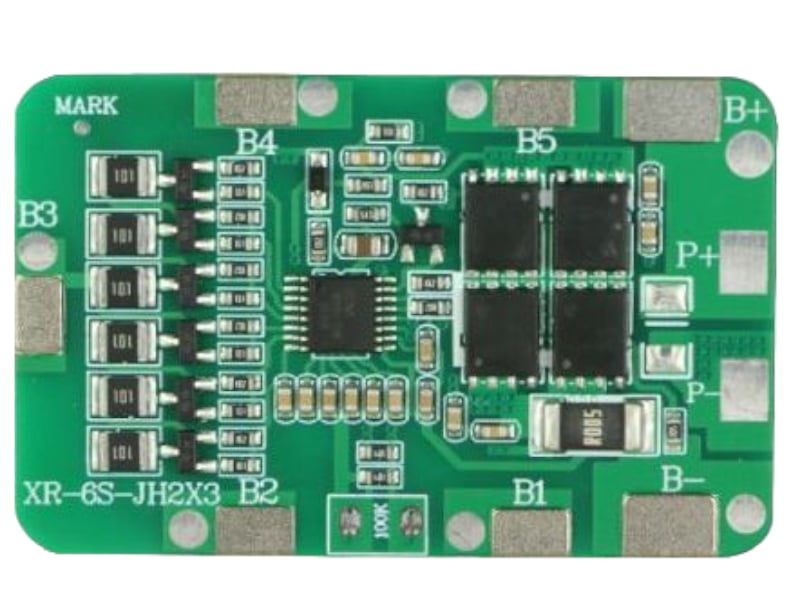

XR 6S Balanslı Lityum Batarya BMS, altı hücreli (6S) 24V lityum-iyon batarya paketleri için tasarlanmış, balanslı bir koruma modülüdür. Modül, paketi aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve aşırı sıcaklığa karşı korurken, balans özelliğiyle altı hücrenin voltajını dengeleyerek pak ömrünü ve performansını artırır. Şarj ve deşarj işlemleri ortak port üzerinden yapılır; tam şarj voltajı 25.2V'tur (6 × 4.2V).

Modül 10A sürekli deşarj, 20A anlık koruma akımı ve 6A sürekli şarj akımı destekler. Düşük iç direnci (≤10mΩ) ve düşük güç tüketimi (≤40µA) ile verimli çalışır; -40 ~ 80°C geniş çalışma sıcaklığı aralığında kullanılabilir. Kompakt 50 × 32 × 2.2mm boyutuyla 24V e-bike/scooter paketleri, taşınabilir güç üniteleri ve DIY 24V batarya projeleri için uygundur.

Öne Çıkan Özellikler

• 6S (24V) Li-ion: Altı hücreli seri paketler için; tam şarj 25.2V.
• 10A Sürekli Deşarj / 20A Anlık Koruma: Güvenli akım yönetimi.
• 6A Sürekli Şarj (25.2V): Dengeli ve kontrollü şarj.
• Balanslı (42mA): Altı hücreyi dengeleyerek pak ömrünü artırır.
• Ortak Port Bağlantı: Şarj ve deşarj aynı port üzerinden.
• Sıcaklık Koruması: Şarjda 50°C, deşarjda 70°C koruma eşiği.
• Düşük İç Direnç & Tüketim: ≤10mΩ iç direnç, ≤40µA tüketim.
• Kompakt Boyut: 50 × 32 × 2.2mm.

Kullanım Alanları

1. 24V Batarya Paketleri: Altı hücreli Li-ion pak koruması.
2. E-bike / Scooter (24V Sistemler): Hafif elektrikli araç bataryaları.
3. Taşınabilir Güç Üniteleri: Dengeli ve korumalı 24V enerji.
4. DIY / Robotik Projeler: Kendi 24V batarya çözümlerinizi kurma.
5. Enerji Depolama: 24V sınıfı yedek güç uygulamaları.

❓ Sıkça Sorulan Sorular

1. Kaç hücre için; hangi pil ve voltaj?
Bu BMS 6S (altı hücre seri) Li-ion paketler içindir. 24V sınıfı bir sistemdir; tam şarj voltajı 25.2V (6 × 4.2V), nominal voltaj ise yaklaşık 22.2V (6 × 3.7V)'tur. LiFePO4 değil, standart Li-ion paketler için tasarlanmıştır.

2. Deşarj, şarj ve koruma akımları nedir?
Modül 10A sürekli deşarj akımı, 20A anlık koruma akımı ve 6A sürekli şarj akımı destekler. Şarj voltajı 25.2V'tur. Sürekli yükünüzün 10A sınırında, şarjınızın ise 6A sınırında olmasına dikkat edin.

3. Koruma eşikleri (hücre başına) nelerdir?
Hücre başına aşırı şarj kesme gerilimi 4.25V ± 0.025V, aşırı deşarj kesme gerilimi 2.7V ± 0.08V'tur. Ayrıca sıcaklık koruması bulunur: şarjda 50°C, deşarjda 70°C eşiğinde devreye girer. Bu korumalar hücrelerin güvenli aralıkta kalmasını sağlar.

4. "Balanslı" ve "ortak port" ne anlama gelir?
Balanslı: modül altı hücrenin voltajını dengeler (balans akımı 42mA), böylece paket daha dengeli şarj olur. Ortak port: şarj ve deşarj işlemleri aynı çıkış portu üzerinden yapılır (ayrı şarj/deşarj portu yoktur). Modül soketli değildir — bağlantılar lehimlenerek yapılır.

5. Boyutu ve çalışma sıcaklığı nedir?
Modülün boyutları 50 × 32 × 2.2mm'dir. Çalışma sıcaklığı aralığı -40 ~ 80°C, ana devre iç direnci ≤10mΩ, çalışma güç tüketimi ise ≤40µA'dir.
