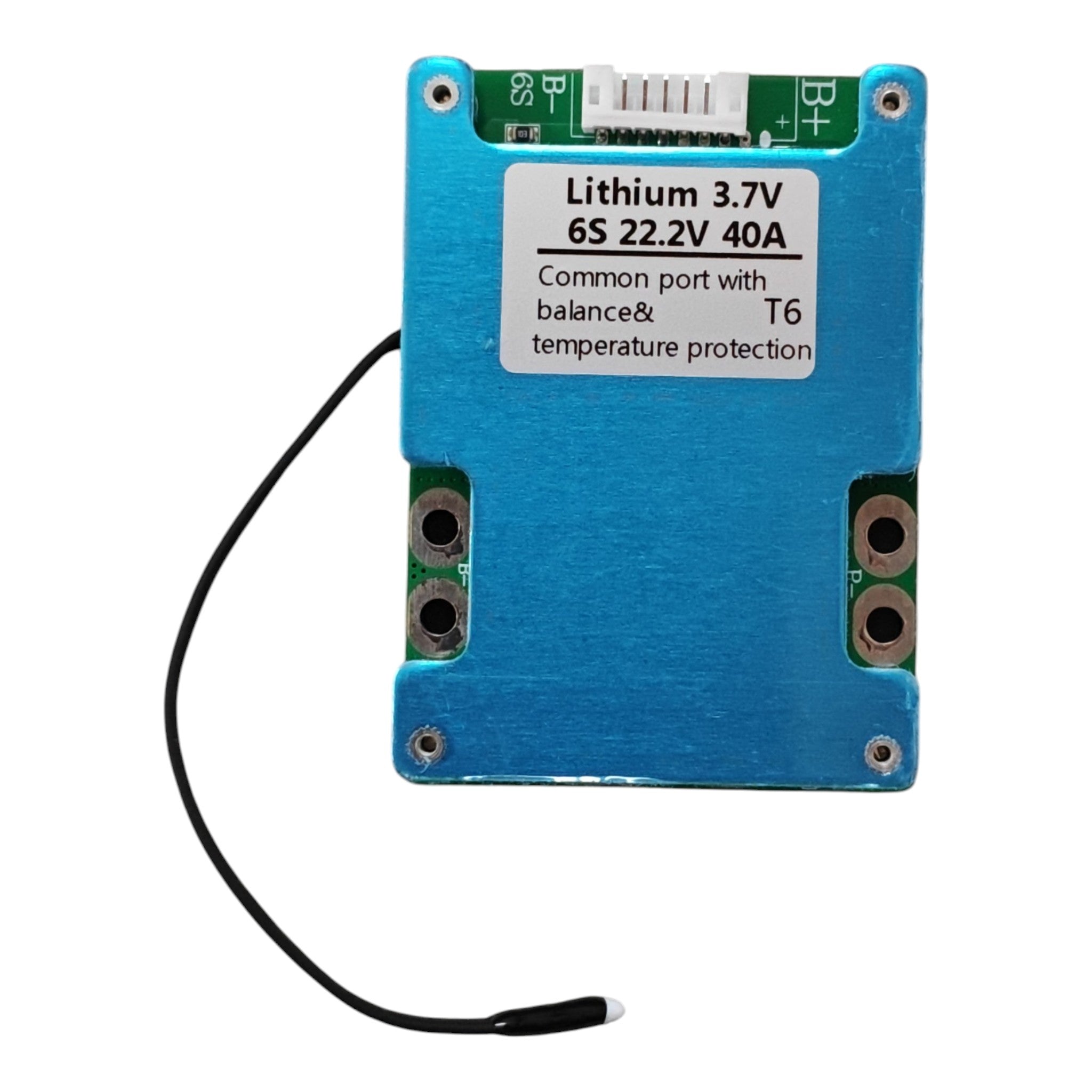

XR 6S 40A 22.2V Balanslı Li-ion BMS

XR 6S 40A 22.2V Balanslı Li-ion BMS — 6 Seri Lityum İyon Batarya Koruma ve Balans Devresi (25.2V Şarj, Yüksek Akım, PCB + MOSFET)

XR 6S 40A Balanslı BMS, 6 seri (6S) lityum iyon hücreden oluşan batarya paketlerini korumak ve dengelemek için tasarlanmış bir batarya yönetim sistemidir. 22.2V nominal (6×3.7V) ve 25.2V tam şarj (6×4.2V) gerilimindeki paketlerde kullanılır; 40A akım kapasitesi ile elektrikli scooter, güneş enerjisi sistemleri, taşınabilir enerji istasyonları, robotik ve güç bankası gibi yüksek akım gerektiren uygulamalarda istikrarlı performans sunar. Balanslı şarj özelliği sayesinde hücreler arasındaki voltaj farklarını dengeleyerek tüm paketin eşit seviyede dolmasını sağlar; bu, kullanılabilir kapasiteyi korur ve batarya ömrünü uzatır.

Devre; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre korumalarıyla hem hücreleri hem de bağlı sistemi güvence altına alır. Kaliteli PCB kartı ve dayanıklı MOSFET elemanlarıyla üretildiği için yüksek akım altında ısınma kontrol altında tutulur. Bağlantı uçları (B−, B1, B2, … P−, P+) kart üzerinde net biçimde işaretlenmiştir; bu, montajı kolaylaştırır ve yanlış bağlantı riskini azaltır. Kompakt yapısı dar alanlarda montaj esnekliği sağlar. Önemli: bu devre yalnızca 6 seri paketler içindir; farklı seri sayılarında kullanılamaz. Endüstriyel enerji çözümlerinden hobi elektroniğine kadar geniş bir kullanım alanına sahip, güvenilir ve yüksek akımlı bir koruma çözümüdür.

Öne Çıkan Özellikler

• 6S Li-ion / Li-Po Uyumlu: 22.2V nominal (6×3.7V), 25.2V tam şarj (6×4.2V); yalnızca 6 seri paketler için.
• 40A Akım Kapasitesi: Yüksek güç gerektiren scooter, solar ve robotik uygulamalarda istikrarlı performans.
• Balanslı Şarj: Hücreler arası voltaj farkını dengeler; kapasiteyi korur, batarya ömrünü uzatır.
• 4'lü Koruma: Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması.
• PCB + MOSFET Yapı: Kaliteli kart ve dayanıklı MOSFET ile yüksek akımda kontrollü ısınma.
• İşaretli Bağlantı Uçları: B−, B1, B2, … P−, P+ uçları net işaretli; montaj kolaylığı.
• Kompakt Tasarım: Dar pack kutularında montaj esnekliği.

Kullanım Alanları

1. Elektrikli Scooter ve Hafif Araçlar: 22.2V sınıfı motorlu uygulamalar.
2. Güneş Enerjisi Bataryaları: Solar depolama ve şarj sistemleri.
3. Taşınabilir Enerji İstasyonları: Güç bankası ve portatif enerji üniteleri.
4. Robotik ve Model Araçlar: Yüksek akım çeken hobi ve profesyonel projeler.
5. 6S Li-ion Pack Üretimi: Endüstriyel ve DIY batarya paketi yapımı.

❓ Sıkça Sorulan Sorular

1. Bu BMS hangi pil ve kaç volt içindir?
Bu devre 6 seri (6S) lityum iyon (Li-ion) ve lityum polimer (Li-Po) hücreler içindir — her ikisi de 3.7V nominal / 4.2V tam şarj kimyasına sahiptir. Paket gerilimi 22.2V nominal ve 25.2V tam şarjdır. Ürün yalnızca 6 seri paketlerde kullanılır; farklı seri sayılarında kullanılamaz. LiFePO4 hücrelerle KULLANILMAZ — LiFePO4 farklı voltaj eşikleri (3.2V nominal / 3.65V şarj) gerektirir ve kendine özel BMS ister.

2. "22.2V" ve "25.2V" farkı nedir; hangisi doğru?
İkisi de aynı pili tanımlar, farklı referans noktalarıdır: 22.2V nominal voltajdır (6 × 3.7V — pilin ortalama çalışma gerilimi), 25.2V ise tam şarj voltajıdır (6 × 4.2V — şarj bittiğindeki gerilim). Bazı satıcılar ürünü nominal, bazıları şarj voltajıyla etiketler. Şarj cihazı seçerken 25.2V değerine bakmalısınız.

3. "Balanslı" ne demek; neden önemli?
Balans, şarj sırasında hücre gerilimlerini birbirine yaklaştırma işlemidir. Seri bağlı hücreler zamanla farklı seviyelere kayar; balans devresi, öne geçen hücrenin fazla enerjisini boşaltarak diğerlerinin yetişmesini sağlar. Bu sayede paket eşit seviyede dolar, kullanılabilir kapasite korunur ve tek bir hücrenin erken yorulması engellenir — sonuçta batarya ömrü uzar.

4. Hangi korumalara sahip?
Devre; aşırı şarj (hücreleri fazla doldurmaya karşı), aşırı deşarj (fazla boşaltmaya karşı), aşırı akım ve kısa devre korumalarına sahiptir. Bu korumalar, olası arızaları önleyerek hem hücreleri hem de bağlı devreleri güvence altına alır.

5. Montajı zor mu; nelere dikkat etmeliyim?
Bağlantı uçları (B−, B1, B2, … P−, P+) kart üzerinde net işaretlenmiştir, bu montajı kolaylaştırır. Temel lehimleme ekipmanı yeterlidir. En kritik nokta balans kablolarının doğru sırada ve doğru kutupta bağlanmasıdır; yanlış bağlantı devreyi kalıcı olarak yakabilir. Bağlamadan önce hücre gerilimlerini ölçün ve sırayı kontrol edin. (Ölçü, koruma eşik değerleri, balans akımı, sıcaklık sensörü (NTC) durumu ve menşei ürün sayfasında ayrıntılı belirtilmemiştir; gerekirse satıcıdan teyit alabilirsiniz.)
