XR 6S 40A 25.2V Balanslı Li-ion BMS

XR 6S 40A 25.2V Balanslı Li-ion BMS — 6 Seri Lityum Batarya Koruma ve Balans Devresi (22.2V Nominal, 70A Tepe, Mavi PCB)

XR 6S 40A BMS, 6 seri (6S) lityum iyon hücreden oluşan batarya paketlerini korumak ve dengelemek için tasarlanmış, balans özellikli bir pil yönetim (koruma) devresidir. 22.2V nominal (6×3.7V) ve 25.2V tam şarj (6×4.2V) gerilimindeki 24V sınıfı Li-ion paketlerde kullanılır; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devreye karşı kapsamlı koruma sağlar. 40A sürekli deşarj akımı ve 70A anlık (tepe) deşarj kapasitesiyle, güç aletleri, elektrikli bisiklet/scooter ve motorlu uygulamalar gibi yüksek akım çeken sistemler için uygundur. Dahili balans (dengeleme) fonksiyonu, şarj sırasında hücre gerilimlerini birbirine yaklaştırarak paketin dengeli ve uzun ömürlü çalışmasına yardımcı olur.

Düşük iç direnci (≤20mΩ) sayesinde ısınmayı ve gerilim kaybını en aza indirir; 30A maksimum şarj akımı ile hızlı şarj imkânı sunar. Kompakt 96×34×2.8mm ölçüsündeki mavi PCB yapısı, birçok pack kutusuna kolayca yerleştirilebilir. Devre, hücre başına yaklaşık 4.25V'ta aşırı şarj, 2.7V'ta aşırı deşarj koruması devreye girecek şekilde ayarlanmıştır. XR kalitesiyle üretilen bu BMS, 6S Li-ion pack üreten profesyoneller ve DIY kullanıcıları için dengeli, güvenilir ve yüksek akım kapasiteli bir koruma çözümüdür.

Öne Çıkan Özellikler

• 6S Li-ion Uyumlu: 22.2V nominal (6×3.7V), 25.2V tam şarj (6×4.2V); 24V sınıfı lityum iyon paketler için.
• 40A Sürekli / 70A Tepe Deşarj: Yüksek akım çeken motorlu ve güç yoğun uygulamalar için güçlü performans.
• Balanslı (Pasif Şönt Balans): Şarjda hücre gerilimlerini eşitler; balans akımı ~40mA, 4.125V'ta devreye girer.
• Kapsamlı Koruma: Aşırı şarj (~4.25V/hücre), aşırı deşarj (~2.7V/hücre), aşırı akım (~75A), kısa devre koruması.
• 30A Maksimum Şarj Akımı: Hızlı şarja uygun; düşük iç direnç (≤20mΩ) ile az ısınma.

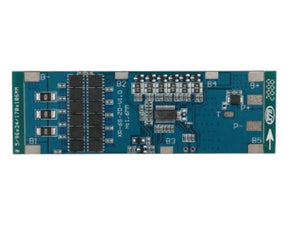

• Kompakt Mavi PCB: 96×34×2.8mm; birçok pack kutusuna kolay montaj.
• NTC (Sıcaklık Sensörü) Yok: Bu modelde sıcaklık koruması bulunmaz — yüksek akımda soğutmaya dikkat edilmelidir.

Kullanım Alanları

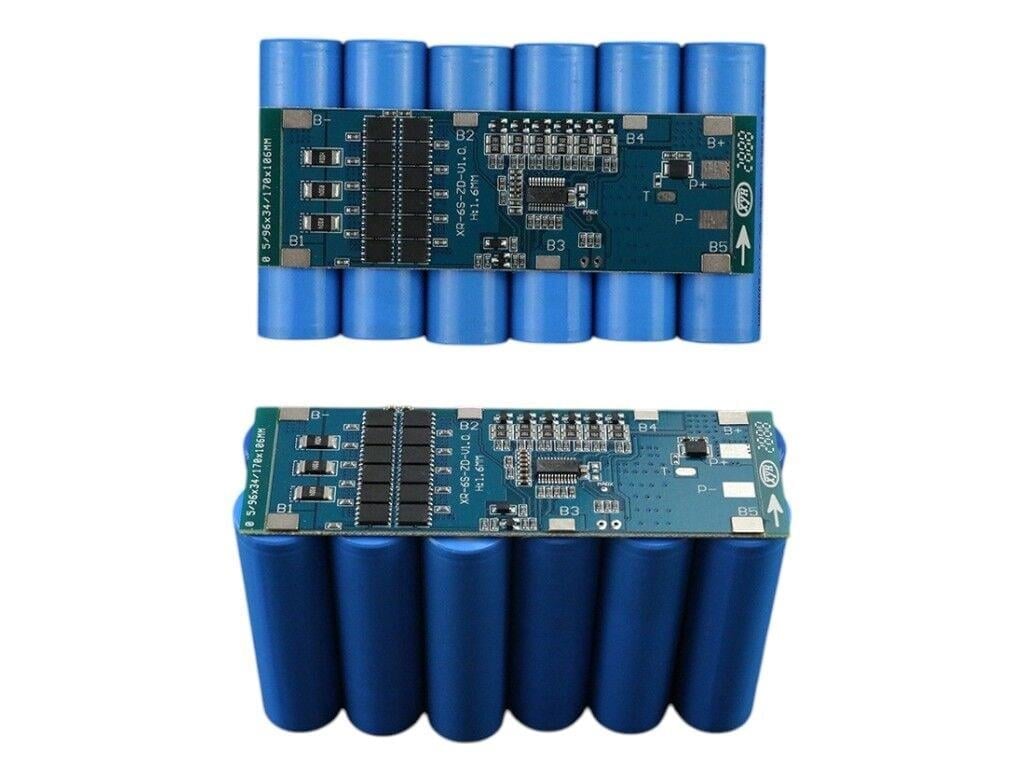

1. 6S Li-ion Batarya Paketleri: 24V sınıfı lityum iyon pack yapımı ve yenileme.
2. Elektrikli Bisiklet / Scooter: 24V motorlu hafif elektrikli araçlar.
3. Güç Aletleri: Yüksek akım çeken el aletleri ve motorlu cihazlar.
4. Taşınabilir Güç Sistemleri: 24V taşınabilir enerji ve yedek güç paketleri.
5. DIY / Hobi Projeleri: 24V robotik, motor sürücü ve elektronik projeler.

❓ Sıkça Sorulan Sorular

1. Bu BMS hangi pil ve kaç volt içindir?
Bu devre 6 seri (6S) lityum iyon (Li-ion) hücreler içindir. Paket gerilimi 22.2V nominal (6×3.7V) ve 25.2V tam şarjdır (6×4.2V); boş kesim yaklaşık 16.2V'tur (2.7V/hücre). LiFePO4 hücrelerle KULLANILMAZ — LiFePO4 6S paketi farklı voltajdadır (yaklaşık 19.2V nominal / 21.9V şarj) ve LiFePO4'e özel BMS gerektirir. Yanlış kimyada kullanım, hücrelerin aşırı şarj/deşarjına ve tehlikeye yol açar.

2. "Balanslı" ne demek; balans nasıl çalışır?
Balans, şarj sırasında hücre gerilimlerini birbirine yaklaştırma (eşitleme) işlemidir. Bu BMS pasif (şönt) balans kullanır: hücre gerilimi yaklaşık 4.125V'a ulaştığında, o hücrenin fazla enerjisini küçük bir dirençle (yaklaşık 40mA) boşaltarak diğerlerinin yetişmesini bekler. Bu, paketin dengeli dolmasını sağlar. Balans akımı düşük olduğundan (40mA), çok dengesiz hücrelerde dengelenme yavaş olur; bu nedenle pack kurarken hücrelerin başlangıçta yakın gerilimde olması önerilir.

3. Kaç amper akım verebilir?
Devre 40A sürekli deşarj akımı ve 70A anlık (tepe) deşarj kapasitesine sahiptir; maksimum şarj akımı 30A'dir. 40A civarında sürekli çalışmada ısı oluşabilir; ısı dağılımı yetersizse alüminyum soğutucu veya fan kullanılması önerilir. Aşırı akım koruması yaklaşık 75A'da devreye girer.

4. Hangi korumalara sahip; sıcaklık koruması var mı?
Devre; aşırı şarj (~4.25V/hücre), aşırı deşarj (~2.7V/hücre), aşırı akım (~75A) ve kısa devre korumalarına sahiptir. Ancak bu modelde NTC (sıcaklık sensörü) YOKTUR; yani sıcaklığa bağlı koruma sağlamaz. Bu nedenle yüksek akımlı kullanımda paketin ve devrenin aşırı ısınmamasına dikkat edilmeli, gerekirse ek soğutma yapılmalıdır.

5. Boyutu nedir; nasıl bağlanır?

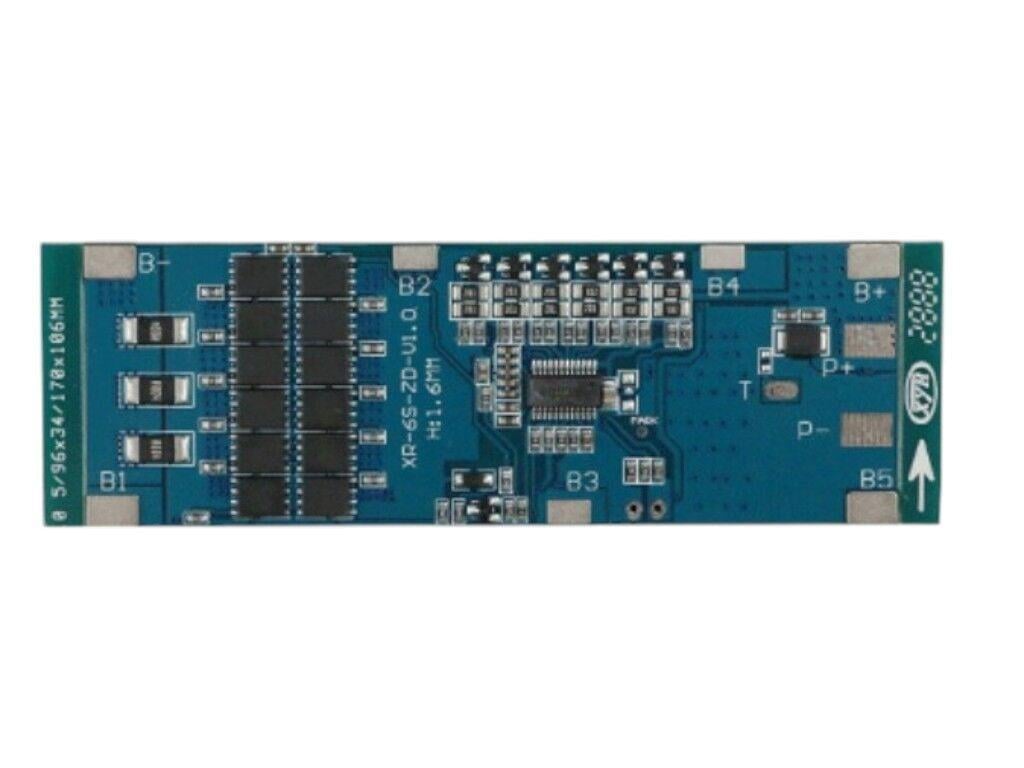

Devrenin ölçüsü 96×34×2.8mm'dir (mavi PCB). Bağlantıda ana eksi (B−) ucu ve her hücre için balans (tap) kabloları bulunur. Bağlantı sırası kritiktir; hücre uçları doğru sırada ve doğru kutupta bağlanmalıdır, aksi hâlde devre (IC) zarar görebilir. Kutu içeriğinden 1 adet 6S 40A BMS çıkar.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu ürün XR 6S 40A 25.2V balanslı lityum iyon (Li-ion) BMS'tir ve 6 seri Li-ion paketleri korumak/dengelemek için kullanılır. Kimya uyumu (kritik): yalnızca Li-ion (6×3.7V nominal / 6×4.2V şarj) hücrelerle kullanın; LiFePO4 ile KULLANMAYIN — farklı voltaj nedeniyle hücreler zarar görür ve tehlike oluşur. Bağlantı (çok önemli): balans (tap) kablolarını ve ana eksi (B−) ucunu doğru sırada ve doğru kutupta bağlayın; yanlış sıra/kutuplama devrenin IC'sini kalıcı olarak yakabilir — bağlamadan önce hücre gerilimlerini ve sırayı kontrol edin. Sıcaklık: bu modelde NTC (sıcaklık sensörü) yoktur, sıcaklığa bağlı koruma sağlamaz; 40A civarı sürekli kullanımda paket/devre ısınabilir, alüminyum soğutucu veya fan ile soğutma önerilir. Balans: pasif balans akımı düşüktür (~40mA) ve yalnızca şarj sonunda çalışır; çok dengesiz hücreleri pack kurmadan önce manuel olarak eşitleyin. Şarj: yalnızca 6S Li-ion uyumlu (25.2V) şarj cihazı kullanın; farklı voltajlı şarj cihazı bağlamayın. Montaj sırasında kısa devreye karşı dikkatli olun; devreyi metal yüzeyden yalıtın. Batarya paketi yapımı deneyim ve uygun ekipman gerektirir; emin değilseniz uzmandan destek alın. İade koşulu: kullanılmamış ve orijinal ambalajlı ürünler için mesafeli satış cayma/iade süresi geçerlidir. Elektronik atıkları evsel çöpe atmayın; geri dönüşüm/toplama noktalarına teslim edin. Çocukların erişemeyeceği yerde kullanın ve saklayın.
