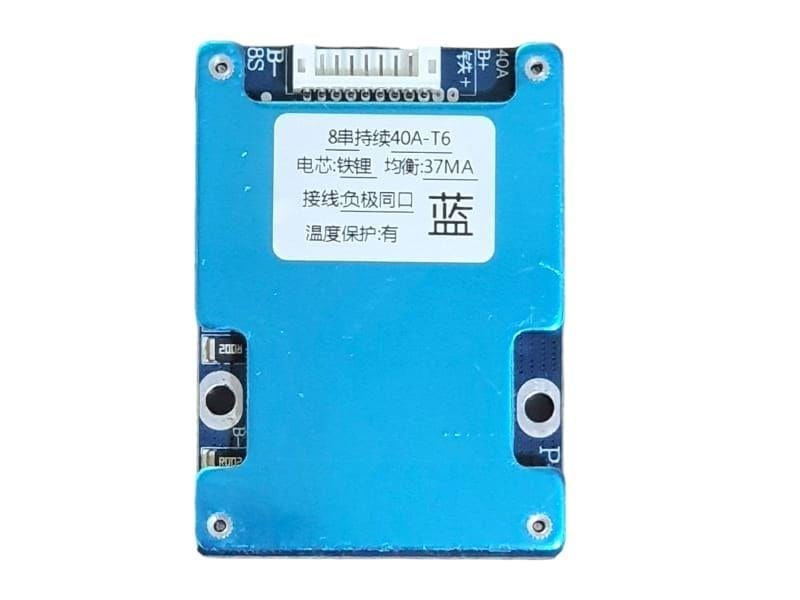

XR 8S 25.6V 40A LiFePO4 Balanslı BMS (Ortak Port, 100A Anlık Koruma)

XR 8S 25.6V 40A LiFePO4 Balanslı BMS — Ortak Port, 100A Anlık Koruma, Sıcaklık Korumalı

XR 8S 40A BMS, 8 seri (8S) bağlı LiFePO4 (Lityum Demir Fosfat) batarya paketleri için tasarlanmış, balans (dengeleme) özellikli bir pil koruma devresidir. 3.2V nominal LiFePO4 hücrelerle çalışan bu devre paketi aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve aşırı sıcaklığa karşı koruyarak hem güvenli kullanım hem de uzun pil ömrü sağlar. 8S yapı 25.6V nominal gerilim üretir ve tam şarjda 29.2V'a ulaşır.

Devre 40A sürekli deşarj ve 40A sürekli şarj akımı kapasitesine sahiptir; ani yüklerde ise 100A anlık koruma akımına kadar dayanır. Ortak port yapısında şarj ve deşarj aynı uçlar üzerinden yapılır, bu da bağlantıyı basitleştirir. Balans (şarj eşitleme) özelliği 3.55V hücre gerilimine ulaşıldığında 37mA akımla devreye girer ve hücreler arasındaki voltaj farklarını dengeler. Düşük iç direnci (≤50mΩ) ve çok düşük bekleme tüketimi (≤30µA) ile verimli çalışır; -40°C ile +80°C arası geniş sıcaklık aralığında kullanılabilir.

Öne Çıkan Özellikler

• 8S LiFePO4 (25.6V): Nominal 25.6V; tam şarj 29.2V (8 × 3.65V).
• 40A Sürekli Deşarj / 40A Şarj: 100A anlık koruma akımı.
• Balanslı (Şarj Eşitleme): 3.55V'ta devreye girer, 37mA dengeleme akımı.
• Ortak Port: Şarj ve deşarj aynı uçlar üzerinden yapılır.
• Sıcaklık Koruması: Şarjda 50°C, deşarjda 70°C koruma eşiği.
• Düşük Direnç ve Tüketim: ≤50mΩ iç direnç, ≤30µA bekleme tüketimi.
• Kompakt (69 × 50 × 10mm): -40°C ~ +80°C çalışma aralığı.

Kullanım Alanları

1. 24V LiFePO4 Batarya Paketleri: Karavan, tekne ve mobil enerji sistemleri.
2. Güneş Enerjisi Depolama: Off-grid ve solar depolama paketleri.
3. İnvertör ve Yedek Güç Sistemleri: 24V sınıfı enerji depolama.
4. Elektrikli Araç ve Ekipmanlar: 24V LiFePO4 kurulumlar.
5. DIY ve Endüstriyel Pack Projeleri: 8S LiFePO4 paket yapımı.

❓ Sıkça Sorulan Sorular

1. Hangi pil türü ve kaç hücre için uygundur?
Devre yalnızca LiFePO4 (Lityum Demir Fosfat, 3.2V nominal) hücreler içindir ve 8S (8 seri) paketlerde kullanılır. Nominal voltaj 25.6V, şarj voltajı 28.8-29.2V aralığındadır. Standart Li-ion (3.7V) hücrelerle kullanılmamalıdır; Li-ion farklı voltaj eşikleri gerektirir.

2. Akım kapasitesi nedir?
Devre 40A sürekli deşarj ve 40A sürekli şarj akımını destekler; anlık koruma akımı 100A'dir. Uygulamanızın sürekli akım ihtiyacının 40A içinde olmasına dikkat edin ve yüksek akım hatlarında uygun kesitte kablo kullanın.

3. Koruma eşikleri nedir?
Aşırı şarj koruması: hücre başına 3.65V ±0.025V · Aşırı deşarj koruması: hücre başına 2.3V ±0.08V · Şarj eşitleme (balans) gerilimi: 3.55V ±0.025V, 37mA · Sıcaklık koruması: şarjda 50°C, deşarjda 70°C.

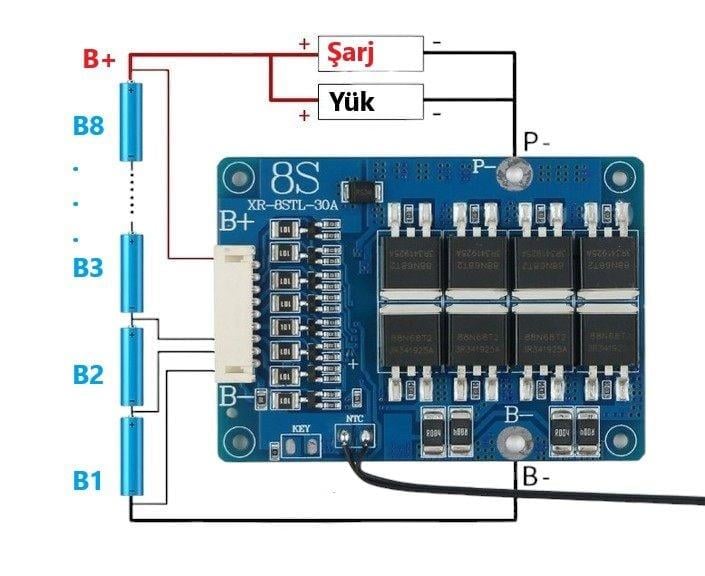

4. "Ortak port" ne demek?
Ortak port, şarj ve deşarj işlemlerinin aynı çıkış uçları üzerinden yapıldığı anlamına gelir (ayrı port modellerinde şarj ve deşarj uçları farklıdır). Ortak port bağlantıyı basitleştirir ve tek çıkışlı kurulumlar için pratiktir.

5. Balans özelliği nasıl çalışır?
Şarj sırasında bir hücrenin gerilimi 3.55V'a ulaştığında balans devresi 37mA akımla devreye girer ve o hücrenin fazla enerjisini boşaltarak diğerlerinin yetişmesini sağlar. Böylece tüm hücreler dengeli dolar; paketin kapasitesi tam kullanılır ve ömrü uzar.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu ürün XR 8S 40A balanslı LiFePO4 BMS'tir (ortak port). ⚠️ Kimya: yalnızca LiFePO4 (3.2V nominal) hücreler içindir — aşırı şarj eşiği 3.65V/hücre, paket şarj voltajı 28.8-29.2V'tur; standart Li-ion (3.7V) paketlerde kullanmayın, yanlış kimya güvenlik riski oluşturur. Akım: 40A sürekli deşarj/şarj, 100A anlık — uygulamanızın sürekli akımı 40A içinde olmalı; yüksek akım hatlarında uygun kesitte kablo kullanın. Port: ortak port — şarj ve deşarj aynı uçlardan yapılır. ⚠️ Bağlantı sırası (kritik): balans kablolarını sırayla ve doğru hücreye bağlayın; konnektörü BMS'e takmadan önce uçlar arası voltajı ölçerek doğrulayın. Yanlış/eksik bağlantı BMS'e ve pakete zarar verir, koruma işlevini devre dışı bırakır — kurulum bu konuda deneyimli kişilerce yapılmalıdır. Güvenlik: devreyi kısa devreden, aşırı akımdan, nem ve aşırı sıcaktan koruyun; sıcaklık sensörünü pakete uygun şekilde temas ettirin. İade koşulu: kullanılmamış/lehimlenmemiş ürünler için mesafeli satış cayma/iade süresi geçerlidir; lehimlenmiş/kullanılmış üründe iade kabul edilmeyebilir.
