Type-C 5V Giriş 2S 8.4V Lityum Batarya Şarj Devresi

Type-C 5V Giriş 2S 8.4V Lityum Batarya Şarj Devresi — Step-Up Boost Modül | USB-C ile 2S Paket Şarjı, Kompakt Tasarım

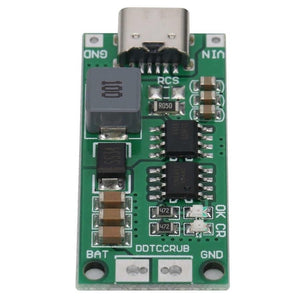

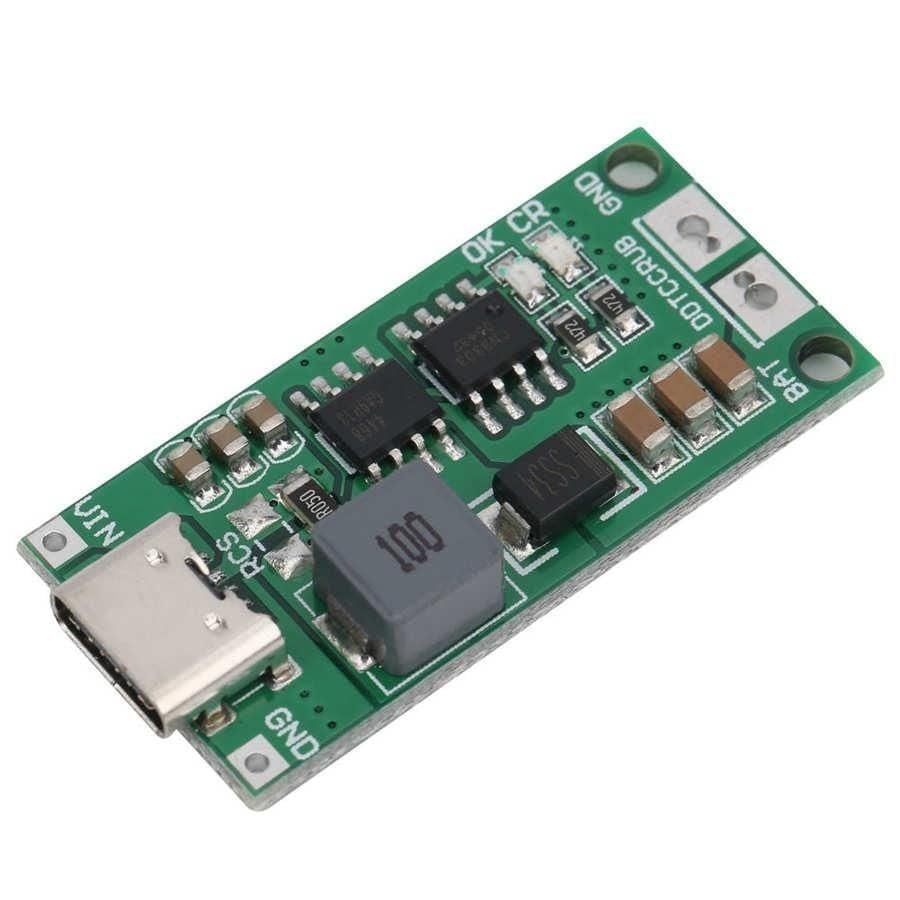

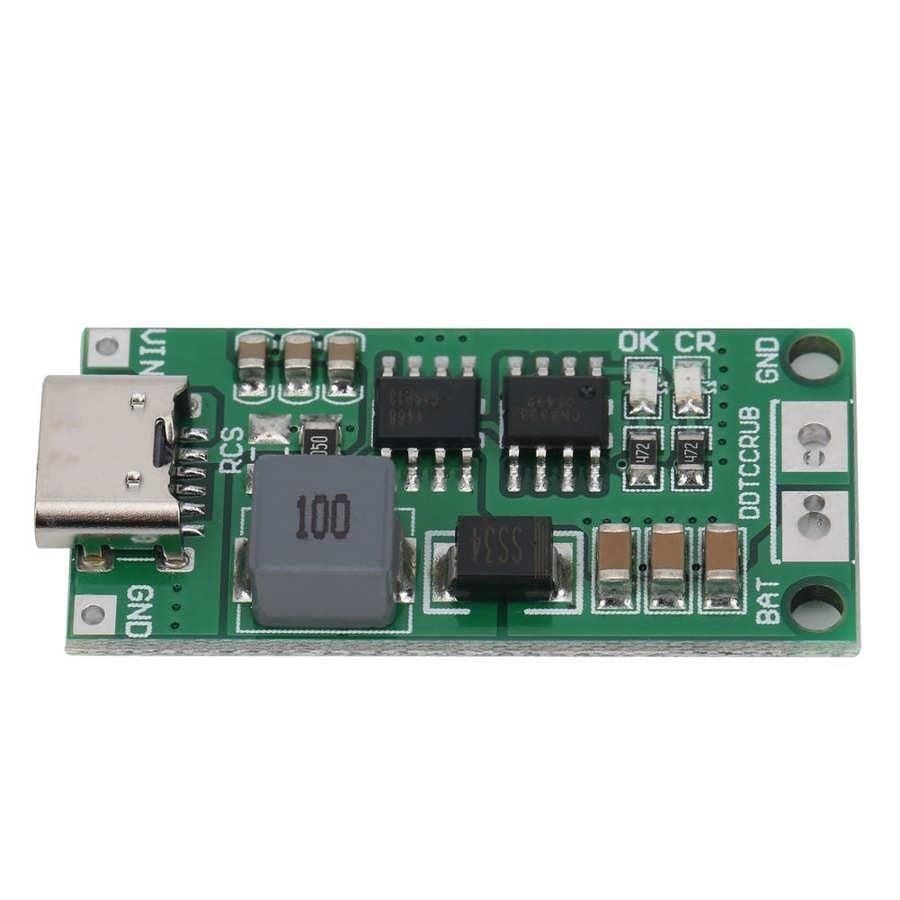

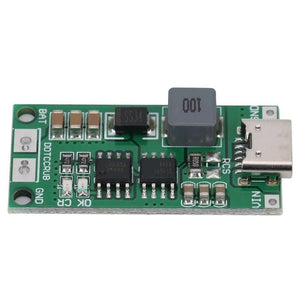

Type-C 5V giriş 2S şarj devresi, standart 5V USB Type-C güç kaynağından aldığı voltajı dahili boost (yükseltici) dönüştürücü ile 8.4V'a yükselterek 2 hücre seri bağlı (2S) Li-ion ve Li-Polymer batarya paketlerini şarj eden kompakt bir modüldür. Telefon şarj adaptörü, powerbank veya bilgisayar USB portu gibi her yerde bulunan 5V kaynaklarla 7.4V nominal batarya paketlerini şarj etme imkânı sunar — DIY elektronik projeleri, RC modeller, taşınabilir hoparlörler, robotik uygulamalar ve 2S batarya paketli cihazlar için pratik bir şarj çözümüdür.

Geleneksel 2S şarjı için 8.4V çıkışlı özel adaptör gerekirken, bu modül herhangi bir USB-C kaynağını 2S şarj cihazına dönüştürür. Giriş voltajı DC 3–6V (önerilen 5V), şarj voltajı 8.4V'dur. Boost dönüşümü 5V'tan 8.4V'a görece küçük bir voltaj artışı gerektirdiğinden, 2S versiyonu 3S ve 4S versiyonlara göre daha yüksek şarj akımı sunar — bu, aynı giriş gücüyle daha hızlı şarj anlamına gelir. Kompakt PCB boyutları sayesinde DIY proje kutuları, taşınabilir cihaz gövdeleri ve 7.4V batarya paketli ekipmanlara kolayca entegre edilir. LED gösterge şarj durumunu görsel olarak bildirir.

Öne Çıkan Özellikler

• USB Type-C 5V Giriş → 8.4V Çıkış: Standart 5V USB Type-C girişi kararlı 8.4V şarj voltajına yükseltir. Telefon adaptörü, powerbank veya PC USB portu — her yerde bulunan güç kaynaklarıyla 2S paket şarjı. Çift yönlü takılabilen modern Type-C konnektör.
• 2S Li-ion/LiPo Paket Uyumlu (7.4V Nominal / 8.4V Tam Şarj): 2 hücre seri bağlı 18650, 21700 veya LiPo paketler için tasarlanmıştır. RC model paketleri, DIY hoparlör bataryaları ve 7.4V cihaz paketlerinin standart şarj voltajı.
• Yüksek Şarj Akımı Avantajı: 2S versiyonda şarj akımı, 3S/4S versiyonlara göre daha düşük voltaj artışı sayesinde aynı giriş gücüyle daha yüksek olur — daha kısa şarj süresi.
• Yüksek Frekanslı Boost Dönüştürücü: 1 MHz'e kadar anahtarlama frekansı ile hızlı ve verimli şarj. Kompakt bobin ve düşük ısı üretimi.
• Akıllı Koruma Devresi: Aşırı voltaj koruması ve çeşitli giriş güç kaynaklarına güçlü uyum yeteneği. Aşırı voltaj, düşük voltaj ve kısa devre koruması.
• Quasi-CV Şarj Modu ve Otomatik Yeniden Şarj: İç direnç ve hat direnci kayıplarını telafi eden şarj modu; batarya dolduğunda gerektiğinde otomatik tamamlama şarjı yaparak tam doluluğu korur.
• Ultra Kompakt PCB (≈39 × 18 × 6.3 mm): DIY proje kutularına ve dar cihaz gövdelerine kolay entegrasyon. -40°C ile +85°C geniş çalışma sıcaklığı.

Kullanım Alanları

1. RC Model ve Hobi Paketleri — 2S LiPo kullanan RC araçlar, mini drone'lar, park flyer uçaklar ve hobi modellerinin saha şarjı; powerbank ile her yerde şarj esnekliği.
2. DIY Taşınabilir Hoparlör ve Ses Projeleri — 2S 18650 paketli Bluetooth hoparlör projelerinde USB-C şarj imkânı; modern şarj arayüzü ile pratik kullanım.
3. Robotik ve Arduino Projeleri — 7.4V motor sürücülü robotlar, Arduino motor shield projeleri ve hobi robotiğinde 2S paket şarjı.
4. Yedek Güç ve IoT Sistemleri — 2S batarya paketli router yedek gücü, güvenlik kamerası beslemesi ve uzaktan sensör istasyonları.
5. Taşınabilir Elektronik ve DIY Cihazlar — El feneri projeleri, portatif ölçüm cihazları ve 7.4V giriş kabul eden DIY elektronik uygulamalar.

❓ Sıkça Sorulan Sorular

1. Hangi adaptörü kullanmalıyım?
Modül 5V'u 8.4V'a yükselttiği için giriş akımı çıkış akımından yüksektir. Güvenilir ve hızlı şarj için kaliteli bir 5V/2A–3A adaptör kullanın. Düşük akımlı adaptörler (5V/1A telefon adaptörleri) şarj akımını düşürür ve şarj süresini uzatır ancak modül çalışmaya devam eder.

2. BMS'li paketimde kullanabilir miyim, balans yapar mı?
Bu modülün standart versiyonu balans içermez — yalnızca 8.4V CC-CV şarj voltajı sağlar. Batarya paketinizde mutlaka dahili 2S BMS bulunmalıdır; BMS hücre koruması ve balansı üstlenir, bu modül ise şarj kaynağı görevi görür. BMS'siz çıplak 2S pakete doğrudan bağlamak hücre dengesizliği ve güvenlik riski oluşturur.

3. Şarj akımı ne kadar?
Modül versiyonuna bağlıdır; 2S versiyonu düşük voltaj artışı sayesinde 3S/4S'e göre daha yüksek şarj akımı sunar. Yüksek kapasiteli paketlerde şarj süresi orantılı olarak uzar — bu modül küçük-orta kapasiteli paketler için pratik bir şarj çözümüdür.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu modül yalnızca 2S (2 hücre seri, 7.4V nominal) Li-ion ve Li-Polymer paketler için tasarlanmıştır; 1S, 3S, 4S paketlerde veya LiFePO4 kimyalı bataryalarda kullanılamaz — yanlış hücre sayısı aşırı şarj veya yetersiz şarj sorununa yol açar. Batarya paketinizde mutlaka dahili 2S BMS bulunmalıdır — bu modül balans yapmaz; BMS'siz çıplak pakete doğrudan bağlamak hücre dengesizliği ve güvenlik riski oluşturur. Kaliteli bir 5V/2A–3A USB adaptör kullanın — boost dönüşümü nedeniyle giriş akımı yüksektir; zayıf adaptörler şarj akımını düşürür. Bağlantı sırasında polariteye (+/−) dikkat edin — ters bağlantı modülü kalıcı olarak yakar. Boost dönüştürücü çalışırken modül ısınabilir — kapalı kutu montajında havalandırma boşluğu bırakın. Şarj sırasında bataryayı gözetimsiz bırakmayın ve yanmaz yüzey üzerinde şarj edin. Lehim bağlantılarını yaparken minimum ısı kullanın; modül üzerindeki SMD bileşenler aşırı ısıya duyarlıdır.
