Type-C 5V Giriş 4S 16.8V Lityum Batarya Şarj Devresi

Type-C 5V Giriş 4S 16.8V Lityum Batarya Şarj Devresi — Step-Up Boost Modül | USB-C ile 4S Paket Şarjı, Kompakt Tasarım

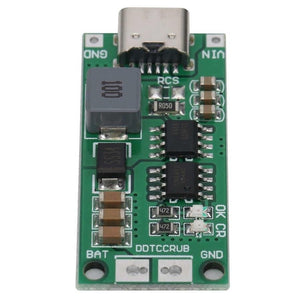

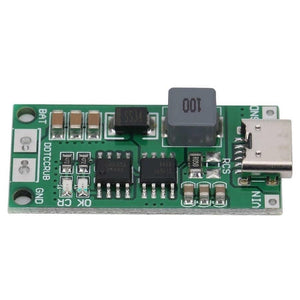

Type-C 5V giriş 4S şarj devresi, standart 5V USB Type-C güç kaynağından aldığı voltajı dahili boost (yükseltici) dönüştürücü ile 16.8V'a yükselterek 4 hücre seri bağlı (4S) Li-ion ve Li-Polymer batarya paketlerini şarj eden kompakt bir modüldür. Telefon şarj adaptörü, powerbank veya bilgisayar USB portu gibi her yerde bulunan 5V kaynaklarla 14.8V nominal batarya paketlerini şarj etme imkânı sunar — DIY elektronik projeleri, RC modeller, taşınabilir cihazlar, robotik uygulamalar ve 4S batarya paketli ekipmanlar için pratik bir şarj çözümüdür.

Geleneksel 4S şarjı için 16.8V çıkışlı özel adaptör gerekirken, bu modül herhangi bir USB-C kaynağını 4S şarj cihazına dönüştürür. Giriş voltajı DC 3–6V (önerilen 5V), şarj voltajı 16.8V'dur. Modül 5V'u 16.8V'a yükselttiği için giriş akımı çıkış akımından belirgin şekilde yüksektir — 5V'tan 16.8V'a büyük bir voltaj artışı gerektiğinden, güvenilir şarj için kaliteli ve yeterli akım veren bir 5V adaptör kullanılması önemlidir. Kompakt PCB boyutları sayesinde DIY proje kutuları, taşınabilir cihaz gövdeleri ve 14.8V batarya paketli ekipmanlara kolayca entegre edilir. LED gösterge şarj durumunu görsel olarak bildirir.

Öne Çıkan Özellikler

• USB Type-C 5V Giriş → 16.8V Çıkış: Standart 5V USB Type-C girişi kararlı 16.8V şarj voltajına yükseltir. Telefon adaptörü, powerbank veya PC USB portu — her yerde bulunan güç kaynaklarıyla 4S paket şarjı. Çift yönlü takılabilen modern Type-C konnektör.
• 4S Li-ion/LiPo Paket Uyumlu (14.8V Nominal / 16.8V Tam Şarj): 4 hücre seri bağlı 18650, 21700 veya LiPo paketler için tasarlanmıştır. 4S lityum batarya paketlerinin (14.8V nominal) şarjı için optimize edilmiştir.
• Yüksek Frekanslı Boost Dönüştürücü: 1 MHz'e kadar anahtarlama frekansı ile verimli şarj. Kompakt bobin yapısı ve etkin güç dönüşümü.
• Akıllı Koruma Devresi: Aşırı voltaj, düşük voltaj ve kısa devre koruması. İç direnç ve kaçak direnç algılama ile kısa devreleri önleyerek güvenli şarj operasyonu sağlar.
• Quasi-CV Şarj Modu ve Otomatik Yeniden Şarj: İç direnç ve hat direnci kayıplarını telafi eden Quasi-CV modu; batarya dolduğunda gerektiğinde otomatik tamamlama şarjı yaparak tam doluluğu korur.
• Ultra Kompakt PCB (≈39 × 18 × 6.3 mm): DIY proje kutularına ve dar cihaz gövdelerine kolay entegrasyon. -40°C ile +85°C geniş çalışma sıcaklığı.
• LED Şarj Göstergesi: Şarj devam ederken ve tamamlandığında LED ile görsel durum bildirimi.

Kullanım Alanları

1. DIY 14.8V Batarya Paketi Projeleri — 4S 18650/21700 paketli portatif güç çözümleri, taşınabilir cihazlar ve hobi elektroniği projelerinde USB-C şarj imkânı.
2. RC Model ve Robotik — 4S LiPo kullanan RC araçlar, robotlar ve hobi modellerinin şarjı; powerbank ile saha şarj esnekliği.
3. Taşınabilir Elektronik ve Ölçüm Cihazları — 14.8V batarya paketli portatif cihazlar, ölçüm ekipmanı ve özel projelerin şarjı.
4. Yedek Güç ve IoT Sistemleri — 4S batarya paketli yedek güç çözümleri, sensör istasyonları ve uzaktan izleme cihazları.
5. LED Aydınlatma ve Hobi Projeleri — 14.8V LED aydınlatma sistemleri, motorlu hobi projeleri ve DIY elektronik uygulamalar.

❓ Sıkça Sorulan Sorular

1. Hangi adaptörü kullanmalıyım?
Modül 5V'u 16.8V'a yükselttiği için giriş akımı çıkış akımından belirgin şekilde yüksektir — büyük voltaj artışı nedeniyle giriş akımı çıkış akımının yaklaşık 3.5 katına çıkabilir. Güvenilir şarj için kaliteli bir 5V/3A adaptör kullanın. Düşük akımlı adaptörler (5V/1A telefon adaptörleri) şarjı önemli ölçüde yavaşlatır veya modülün kararsız çalışmasına neden olabilir.

2. BMS'li paketimde kullanabilir miyim, balans yapar mı?
Bu modülün standart versiyonu balans içermez — yalnızca 16.8V CC-CV şarj voltajı sağlar. Batarya paketinizde mutlaka dahili 4S BMS bulunmalıdır; BMS hücre koruması ve balansı üstlenir, bu modül ise şarj kaynağı görevi görür. BMS'siz çıplak 4S pakete doğrudan bağlamak hücre dengesizliği ve güvenlik riski oluşturur. 4S gibi yüksek hücre sayılı paketlerde balans özellikle kritiktir.

3. Şarj akımı ne kadar?
Modül versiyonuna bağlıdır. 4S versiyonu, yüksek voltaj artışı nedeniyle 2S/3S versiyonlara göre daha düşük şarj akımı sunar — giriş gücünün büyük kısmı voltaj yükseltmeye harcanır. Yüksek kapasiteli paketlerde şarj süresi uzar; bu modül küçük-orta kapasiteli 4S paketler için yavaş ama pratik bir şarj çözümüdür.

Teknik Özellikler Tablosu

💡 Sipariş Notu

Bu modül yalnızca 4S (4 hücre seri, 14.8V nominal) Li-ion ve Li-Polymer paketler için tasarlanmıştır; 1S, 2S, 3S paketlerde veya LiFePO4 kimyalı bataryalarda kullanılamaz — yanlış hücre sayısı aşırı şarj veya yetersiz şarj sorununa yol açar. Batarya paketinizde mutlaka dahili 4S BMS bulunmalıdır — bu modül balans yapmaz; BMS'siz çıplak pakete doğrudan bağlamak hücre dengesizliği ve güvenlik riski oluşturur. 4S gibi yüksek hücre sayılı paketlerde balans özellikle kritik olduğundan kaliteli bir 4S BMS kullanımı önemlidir. Kaliteli bir 5V/3A USB adaptör kullanın — 16.8V'a yükseltme nedeniyle giriş akımı yüksektir; zayıf adaptörler şarjı yavaşlatır veya kararsız çalışmaya neden olur. Bağlantı sırasında polariteye (+/−) dikkat edin — ters bağlantı modülü kalıcı olarak yakar. Şarj akımı görece düşük olduğundan, bu modül küçük-orta kapasiteli paketler için pratiktir; yüksek kapasiteli paketlerde şarj süresi belirgin şekilde uzar. Boost dönüştürücü çalışırken modül ısınabilir — yüksek voltaj artışı nedeniyle 4S versiyonu daha fazla ısınabilir; kapalı kutu montajında mutlaka havalandırma boşluğu bırakın. Şarj sırasında bataryayı gözetimsiz bırakmayın ve yanmaz yüzey üzerinde şarj edin. Lehim bağlantılarını yaparken minimum ısı kullanın; modül üzerindeki SMD bileşenler aşırı ısıya duyarlıdır.
